不沾杯口红管、眼线笔、瑕疵笔的制作方法

本实用新型涉及一种化妆用品，具体的说是一种口红管，同时还包括眼线笔及瑕疵笔。

背景技术：

目前的口红管一般包括上盖、下套、中束芯等部件，这几个部件一般没有密封件或者采用硬性密封件硬性密封，上述硬性密封件耐高低温性能差，从而导致其密封性能较差，从而容易导致口红管挥发性膏体或者挥发性液体如挥发性油挥发，进而使口红管内部的膏体变硬，影响口红的使用。眼线笔和瑕疵笔如果内部密封性能不好，也会存在同样的问题。

技术实现要素：

本实用新型的目的是提供一种不沾杯口红管，解决如何使其内部密封效果好的技术问题。

本实用新型的另一个目的是提供一种眼线笔，解决如何使其内部密封效果好的技术问题。

本实用新型的另一个目的是提供一种瑕疵笔，解决如何使其内部密封效果好的技术问题。

不沾杯口红管，包括上盖、内套、下套、软质耐高低温的弹性密封件；所述上盖和下套卡扣在一起，内套处于上盖内，内套的底端和下套的顶端之间设置有密封件。

所述密封件包边在内套的底部与内套形成一整体。

所述密封件包边在下套的顶端与下套形成一整体。

所述耐高低温是指是指耐-50℃至200℃。

口红管，包括上盖、下套、软质耐高低温的弹性密封件；密封件设置在上盖和下套结合处。

所述密封件包边在上盖上并与上盖结合成一体。

所述密封件包边在下套上并与下套结合成一体。

眼线笔，包括笔身、内套、软质耐高低温的弹性密封件；密封件设置在内套和笔身结合处，密封件包边在笔身或者内套上。

眼线笔，包括笔头、笔身、软质耐高低温的弹性密封件；密封件设置在笔头和笔身结合处，密封件包边笔头或者笔身上。

瑕疵笔，包括笔帽、笔身、软质耐高低温的弹性密封件；密封件设置在笔帽和笔身结合处。

所述密封件包边在笔帽上或者密封件包边在笔身上。

本实用新型的有益效果是：由于在口红管的上盖与下套之间设置有密封件，这样可使口红管内部得到很好的密封，从而口红管内部气密性良好，防止膏体变硬。眼线笔和瑕疵笔也能实现同样的效果。

附图说明

图1是实施例1口红管的示意图；

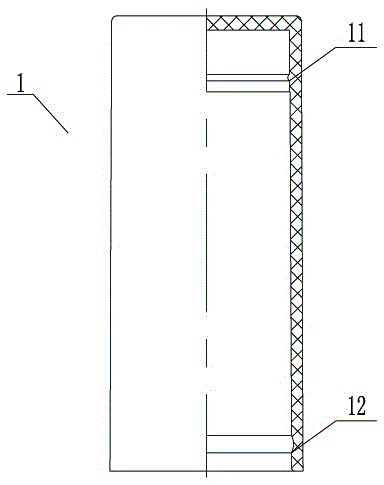

图2是图1口红管的上盖的示意图；

图3是图1口红管的内套与密封件的示意图；

图4是图1中口红管的下套的示意图；

图5是实施例2的口红管的示意图；

图6是图5口红管的上盖的示意图；

图7是图5口红管的密封件的示意图；

图8是图5口红管的下套的示意图；

图9是眼线笔的示意图；

图10是眼线笔内套与密封件结合的示意图；

图中 1. 上盖、11. 限位端、12. 卡槽、13. 密封腔、131. 镶嵌端、2. 内套、21. 弹簧放置槽、22. 环形滑动槽、23. 凸起、24. 第一台阶、25. 第二台阶、3. 下套、4. 密封件、41. 镶嵌槽、5. 弹簧、6.笔身、7.笔头。

具体实施方式

实施例1

请参考图1至图4，图中的口红管，包括一个上盖1、一个内套2、一个下套3、一个密封件4。

下套3的顶端侧面和上盖1的底端卡扣在一起，内套2的底端和下套3的顶端之间设置有上述软质耐高低温弹性的密封件4，所述耐高低温是指耐-50℃~200℃。

密封件4可以为橡胶件，如硅胶。上述密封件4可以包边在内套2上，也可以包边在下套3上，也可同时包边在内套2和下套3上。将密封件包边在内套2或者下套3上为本实施例的核心发明点。

上盖1顶端内部具有一个限位端11，底端内部具有卡槽12，该上盖1通过该卡槽12与下套3的顶端侧面卡接在一起。

内套2固定在上盖1内，该内套2顶端具有一个弹簧放置槽21，该弹簧放置槽21内放置有处于上盖1与内套2之间的弹簧5，内套2顶部侧面具有一个环形滑动槽22，该环形滑动槽22与上盖1的限位端11匹配，这样内套2在上盖1内上下滑动同时受到弹簧5的作用。内套2底端具有一个凸起23，该凸起23的外侧具有一个第一台阶24，该凸起23的内侧具有第二台阶25。这两个台阶的顶面与凸起23的底面的高度可以相同或者不相同，当高度不相同时，第一台阶24的顶面与凸起23的底面的高度小于第二台阶25的顶面与凸起23的底面的高度；所述密封件4顶端为“J”型与第一台阶24、第二台阶25、凸起23对应匹配，这样能起到很好的密封效果及结合度。

实施例2

请参考图5至图8，图中的口红管，包括一个上盖1、一个下套3、一个密封件4。

上盖1底端内部侧面具有放置密封件4的密封腔13，该密封腔13侧面具有多道镶嵌端131；软质耐高低温弹性的密封件4与上盖1配合的地方具有对应的多道镶嵌槽41，密封件4内部与下套3卡扣在一起。密封件4的顶端为斜面，上盖1底端内部侧面与密封件4的顶端配合的地方同样为斜面。将软质耐高低温弹性的密封件4包边在上盖1或者下套3上为本实施例的核心发明点。

实施例3

请参考图9-图10，图中的眼线笔，包括笔身6、内套2、笔头7、软质耐高低温的弹性密封件4；密封件4设置在内套2和笔身6结合处，密封件4包边在内套2上。在实际使用中，密封件4也可包边在笔身6的顶端。另外，上述眼线笔实际应用中可去掉内套，密封件设置在笔头和笔身结合处，密封件包边笔头或者笔身上。将弹性密封件4包边在笔身6、内套2、笔头7这几个部件的结合处为本实施例的核心发明点。

实施例4

瑕疵笔也同样可采用上述实施例的发明点，该瑕疵笔包括笔帽、笔身、软质耐高低温的弹性密封件；密封件设置在笔帽和笔身结合处。所述密封件包边在笔帽上或者密封件包边在笔身上。

上述实施例中硅胶的耐高低温的温度范围为：-50℃~200℃。
