指甲修剪长度可调的电动指甲刀的制作方法

本实用新型涉及一种指甲刀，具体涉及一种电动指甲刀。

背景技术：

指甲刀是美甲行业中普遍使用的工具，目前还没有一款具有可以自主调节指甲修剪长度功能的指甲刀，都是需要通过替换零部件来达成效果，这样成本高，工序繁琐，结构复杂且不稳定。

技术实现要素：

鉴于背景技术的不足，本实用新型所要解决的技术问题是提供一种可自主调节修剪长度的电动指甲刀。

为此，本实用新型是采用如下方案来实现的：一种指甲修剪长度可调的电动指甲刀，包括刀头座、中盖、刀头组件，所述刀头座上设有指甲入口，所述刀头组件安装在中盖上，使得刀头座位于所述指甲入口处，其特征在于：所述刀头座可滑动地安装在所述中盖上，所述中盖上设有推动器，所述刀头座的内壁设有推齿，所述推动器的推动部与所述推齿接触。

所述推动器还具有推压部和抵压部，所述抵压部与所述中盖内壁接触，所述推压部设有滑槽，所述抵压部设有定位孔，所述中盖上设有与所述定位孔匹配的定位柱，并在中盖上设有与所述滑槽匹配的限位柱，所述推压部与所述抵压部形成“U”字状的弹性结构，使得所述推动部动作。

所述刀头座上设有缺槽，所述缺槽内设有按钮，所述按钮与所述推压部接触。

所述刀头座两侧设有导向块，所述中盖两侧设有与所述导向块相匹配的导向凹槽。

通过采用上述技术方案，按压按钮，按钮作用在推动器的推压部上，抵压部抵压在中盖内壁，推动部带动推齿向前移动，带动刀头座往前移动，此时指甲入口与刀头组件的距离增大，实现了增加指甲修剪长度的目的；本实用新型其结构简单，模具简单，具有生产标准化、生产工序少、验证难度低等多方的优势，大大提高了生产效率，降低不良品率。

附图说明

本实用新型有如下附图：

图1为本实用新型的结构爆炸图；

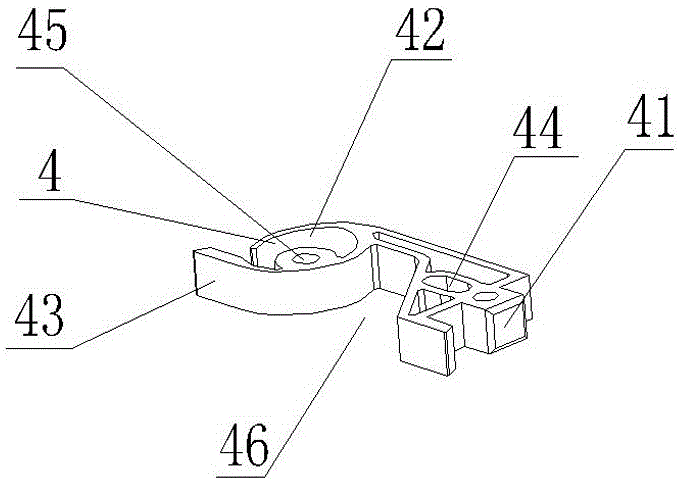

图2为本实用新型的推动器的结构示意图；

图3为本实用新型的刀头座的结构示意图；

图4为本实用新型的刀头座的仰视图；

图5为本实用新型的中盖的结构示意图。

具体实施方式

如图所示，这种指甲修剪长度可调的电动指甲刀，包括刀头座5、中盖1、刀头组件2，所述刀头座5上设有指甲入口51，用于放置需要修剪的指甲，所述刀头组件2安装在中盖1上，使得刀头座5位于所述指甲入口51处，在本实施例中，所述刀头座5可滑动地安装在所述中盖1上，刀头座5前后滑动可以调节指甲入口51与刀头组件2的距离，从而调节修剪长度；所述中盖1上设有推动器4，推动器4可推动推齿54进而推动刀头座5滑动；所述刀头座5的内壁设有推齿54，所述推动器4的推动部43与所述推齿54接触。所述推动器4还具有推压部41和抵压部42，所述抵压部42与所述中盖1内壁接触，所述推压部41设有滑槽44，所述抵压部42设有定位孔45，所述中盖1上设有与所述定位孔45匹配的定位柱11，并在中盖1上设有与所述滑槽44匹配的限位柱12，所述推压部41与所述抵压部42形成“U”字状的弹性结构46，使得推动部43动作。所述刀头座5上设有缺槽53，所述缺槽53内设有按钮3，所述按钮3与所述推压部41接触。所述刀头座5两侧设有导向块52，所述中盖1两侧设有与所述导向块52相匹配的导向凹槽13。导向块52可滑动地置于导向凹槽13中，使得刀头座5在中盖1上可前后移动。

本实施例的工作原理是：按压按钮2，按钮2作用在推动器4的推压部41上，抵压部42抵压在中盖1内壁，由于推动器4的推动部43通过定位柱11的定位，而推压部41在限位柱12的限位下沿着滑槽44滑动，又因为推压部41与推动部43形成的“U”字状的弹性结构，所以推动部43沿着定位柱11转动，使得推动部43带动刀头座5上的推齿54向前移动，此时指甲入口51与刀头组件2的距离增大，实现了增加指甲修剪长度的目的；刀头座5回位时，由于刀头座5与中盖1上的导向凹槽13结构，用手把刀头座5拉回即可。
