化妆盒的制作方法

本实用新型属于日用化妆用品技术领域，涉及一种用于眼线膏类化妆品放置的化妆盒。

背景技术：

眼线膏类是一种常见的化妆品，通常采用带盖的盒子独立包装，使用时，通过刷子粘取眼线膏进行上妆，但是刷子直接粘取往往会粘上很多的眼线膏，使得上妆不均匀，而且还会造成浪费，另外，膏状类的化妆品的含有挥发的成分比较多，如果产品不密封，会导致产品干掉无法使用，影响化妆品的使用寿命。

如专利号为CN201420484124.7的中国实用新型专利《一种化妆盒》，包括具有容腔的盒体，所述盒体的容腔内放置有容置盘，所述容置盘上设置有可剥离的密封盖。该化妆盒内在所述容置盘上设置了可剥离的密封盖，在化妆盒内的化妆品开启使用前防止了因开启盒体造成的对化妆品的污染，大大延长了化妆品的保质期，但是这种化妆盒也存在上妆不均匀的缺陷，另外，在密封性上也需要进一步改进。

技术实现要素：

本实用新型所要解决的技术问题是针对上述的技术现状而提供一种上妆均匀、密封性能好的化妆盒。

本实用新型解决上述技术问题所采用的技术方案为：一种化妆盒，包括具有容腔的盒体以及盒盖，其特征在于：所述盒体的容腔内、膏体的上方增设有一可使上妆均匀的网布，网布安装在网座上，盒盖的内侧设有一内盖，内盖上设有与网布相对合的用于增加盒体气密性的网塞；且所述内盖包括外圈和内圈，其内壁顶面在它外圈与内圈之间嵌设有一密封垫片。

作为改进，所述网座呈上下开口的圆盒状结构，网布设置在网座的下开口处，网布的下端通过压片与网座固定。

作为改进，所述网座的上端向外环向成型有与盒体的上开口相配合的翻折扣沿，盒体的上开口外边缘凸设有对应的卡位点，网座通过翻折扣沿设置在盒体的上开口处，并通过翻折扣沿与卡位点的配合扣接固定。

作为改进，所述网座的底部设有供网布的外边缘置入的环形凹槽，在环形凹槽的两侧设有与压片配合卡接的卡槽和卡孔，压片呈与网布的外周相对应的环形，压片上设有与网座的卡槽和卡孔相卡接的弹性卡脚和卡点。

作为改进，所述内盖其外圈的内壁上设有内螺纹，盒体的上端外壁上设有外螺纹，盒盖通过内盖与盒体螺纹连接。

再改进，所述内盖的外圈的外壁面上设有多条纵向凸筋，盒盖的内壁上设有对应的纵向凹筋，外圈的下端凸设有环形卡脚，盒盖的下端内壁上设有与环形卡脚配合卡接的环形卡槽，外圈通过纵向凸筋与纵向凹筋的配合与盒盖定位，通过环形卡脚与环形卡槽的配合与盒盖卡接固定。

再改进，所述网塞套设在内圈上，内圈的内壁上环向设有多条纵向凹槽，网塞的外壁面上设有对应的纵向凸条，内圈的上部设有与网塞的外侧相抵的环形台阶，网塞的外侧设有对应的翻折边沿，网塞套设在内圈内，通过纵向凸条与纵向凹槽的配合定位，再通过翻折边沿与环形台阶相抵，在盒盖的内壁顶部与网塞的上端面之间支撑有一弹簧。

再改进，所述盒盖的内壁顶部设有供弹簧的上端套设的顶片，弹簧支撑在盒盖与网塞之间，使网塞具有始终向下与网布相抵压紧的趋势。

进一步改进，所述网塞的下端侧部凹设有一环形凹槽，一橡胶圈嵌置在环形凹槽中，当盒盖盖设在盒体上时，橡胶圈的下端与网座的底部边缘正好相抵密封。

最后，所述内盖的内壁顶面、外圈与内圈之间嵌设有一密封垫片。

与现有技术相比，本实用新型的优点在于：在盒体内眼线膏的上方设置网布，可避免由于刷子粘过多的眼线膏而造成上妆不均匀，同时避免化妆粉的浪费；另外，在盒盖内设置网塞、密封垫片和橡胶圈，这样当盒盖盖上时，网塞通过弹簧压在网布上，橡胶圈、密封垫片有效增加了密封性能。本实用新型结构简单、使用方便，不仅使得上妆均匀，而且密封性能好，可有效避免化妆粉的浪费，大大延长眼线膏的使用寿命，可适用于膏状类的化妆品使用。

附图说明

图1为本实用新型实施例的结构剖视图；

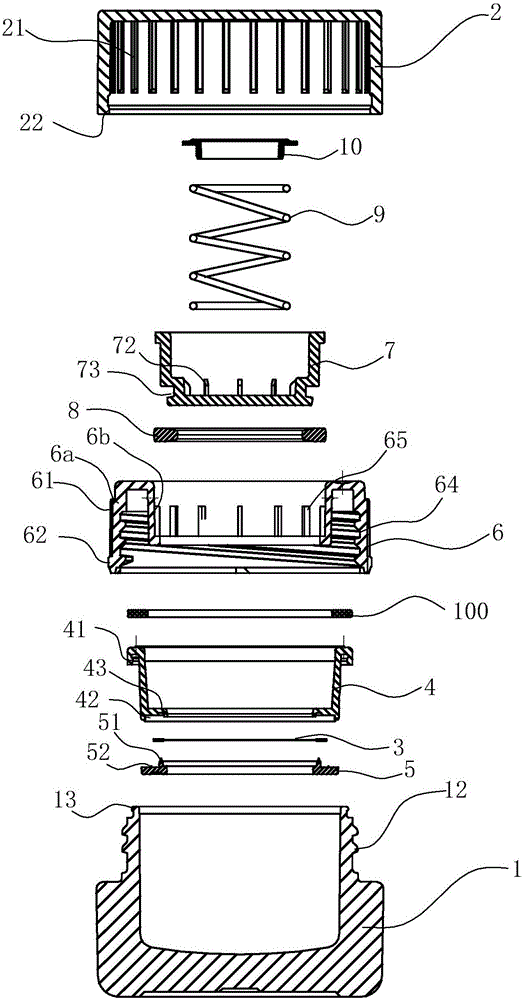

图2为本实用新型实施例的结构分解图。

具体实施方式

以下结合附图实施例对本实用新型作进一步详细描述。

如图1、2所示，一种化妆盒，包括具有容腔11的盒体1和盒盖2，盒盖2内设有一内盖6，内盖6的内壁上设有内螺纹64，盒体1的上端外壁上设有外螺纹12，盒盖2通过内盖6与盒体1螺纹连接，盒体1的容腔11内、眼线膏的上方增设有一网布3，网布3上布设有多个细小的网孔，网孔大小和霜粉配合，网布3的作用是可以避免刷子粘的眼线膏过多，使得上妆不均匀，网布3安装在网座4上，网座4呈上下开口的圆盒状结构，网布3设置在网座3的下开口处，网布3的下端通过压片5与网座4固定，网座4的上端向外环向成型有与盒体1的上开口相配合的翻折扣沿41，盒体1的上开口外边缘凸设有对应的卡位点13，网座4通过翻折扣沿41设置在盒体1的上开口处，并通过翻折扣沿41与卡位点13的配合扣接固定，网座4的底部设有供网布3的外边缘置入的环形凹槽42，在环形凹槽42的两侧设有与压片5配合卡接的卡槽43和卡孔，压片5呈与网布3的外周相对应的环形，压片5上设有与网座4的卡槽43和卡孔相卡接的弹性卡脚51和卡点52，这样网布3就通过压片5固定在网座3上，当网座4设置在盒体1上时，网布3正好落在容腔11的眼线膏上方，通过这层网布3，使得刷子粘的膏体比较少，还可以把多余膏体在网布3上刷几下，这样上妆更均匀；

内盖6包括外圈6a与内圈6b，其中外圈与盒盖2的内壁卡接定位，内螺纹64成型在外圈的内壁面上，内圈的内壁上套设有与与网布3相对合的用于增加盒体1气密性的网塞7，内盖6的内圈壁面上设有多条纵向凸筋61，盒盖2的内壁上设有对应的纵向凹筋21，外圈的下端凸设有环形卡脚62，盒盖2的下端内壁上设有与环形卡脚62配合卡接的环形卡槽22，这样内盖6就通过纵向凸筋61与盒盖2的内壁的纵向凹筋21配合定位，使内盖6不会转动，并且通过环形卡脚62与盒盖2的环形卡槽22配合固定；在内盖6的内圈的内壁上环向设有多条纵向凹槽65，网塞7的外壁面上设有对应的纵向凸条72，内圈的内壁上设有与网塞7的外侧相抵的环形台阶63，网塞7的外侧设有对应的翻折边沿71，网塞7套设在内圈内，通过纵向凸条72与纵向凹槽65的配合定位，再通过翻折边沿71与环形台阶63相抵，在盒盖2的内壁顶部与网塞7的上端面之间支撑有一弹簧9，盒盖2的内壁顶部设有供弹簧9的上端固定的顶片10作为弹簧座，弹簧9支撑在盒盖2与网塞7之间，使网塞7具有始终向下与网布3相抵压紧的趋势，网塞7的下端侧部凹设有供橡胶圈8嵌置的环形凹槽73，内盖6的内壁顶面、外圈与内圈之间嵌设有一密封垫片100，当盒盖2盖设在盒体1上时，橡胶圈8的下端与网布3的边缘正好相抵压紧，而密封垫片100正好与网座的上端面相抵密封，使得盒体1密封性能好，避免盒体1内膏体的挥发，延长膏体的使用寿命。

使用时，将盒盖2旋开，用刷子在网布3上粘取膏体，这样刷子上的膏体比较少，还可以把多余膏体在网布3上刷几下，使得上妆比较均匀，使用完旋紧盒盖2，网塞7与橡胶圈8在弹簧9的作用下压住网布3，保证了气密封，从而延长化妆膏体的保质期，并且在旋转过程中旋紧力也不会很大，使用很方便。
