多功能鞋垫的制作方法

本实用新型产品涉及日常生活用品技术领域，尤其是涉及一种鞋垫。

背景技术：

鞋子是人们日常生活中的必用品，是人类社会走向文明的标志之一，随着社会的发展与进步，人类赋予鞋子的功能早已不仅仅是御寒及保护脚了，人们穿着鞋子更具有打扮及突显形象的作用。然而，鞋子由于穿着的时间久了，容易潮湿、发臭，同时也容易导致鞋的内部变脏，既让人穿着不舒服，又会影响周围环境，因此不但干扰自己和他人的正常生活，还会破坏个人的形象，并且鞋内部脏了，清洗也不方便。

为了解决以上问题，人们发明了鞋垫，平时穿鞋时往鞋里面垫上一双鞋垫，穿一段时间后就把鞋垫换掉，这样就相当于定期清理了鞋内部，在一定程度上改善鞋内部的卫生状况，保持鞋的清洁。

然而，目前市面上的传统鞋垫是不透气的，穿久了容易潮湿并发出异味；并且弹性不足，缺少减压功能，穿着舒适感亟待需要改善。随着人们对身体健康情况的逐渐重视，希望可以随时可以获得自身的生理情况，以调整生活或运动方式，来达到强身或调养身体的目的。为此市面开始出现各种人体生理机能监测的佩戴装置，利用智能科技，结合智能手机与行动装置来监测人体生理机能，但是这类检测主要依赖手环或腰带等穿戴产品，穿戴繁琐，有时还会出现忘记佩戴，以致不能有效监测自己本身的身体生理状态。

技术实现要素：

本实用新型产品的目的在于提供一种既能透气、减压，又能提供人体生理机能监测的多功能鞋垫。

为达到上述目的，本实用新型产品采用如下技术方案：

多功能鞋垫，该鞋垫包括有TPU基体，TPU基体内部形成有空腔，并于该空腔中填充带有中药的凝胶，TPU基体的上表面设有智能布料，智能布料获取人体参数并经过蓝牙传出给移动终端；所述TPU基体的上表面与智能布料之间设有减压层。

上述方案进一步改进是：所述减压层是带有呼吸口的气垫。

上述方案进一步改进是：所述智能布料是植入织物传感器的布料。

上述方案进一步改进是：所述减压层设置在TPU基体的后跟处。

本实用新型通过改进鞋垫结构，使得本产品在具有传统鞋垫功能的基础上，更具有透气、减压、熏香、除臭、杀菌等功效，同时还利用智能布料获取人体参数并经过蓝牙传出给移动终端，结合智能手机与行动装置来监测人体生理机能，以调整生活或运动方式，来获得强身或调养身体。

附图说明：

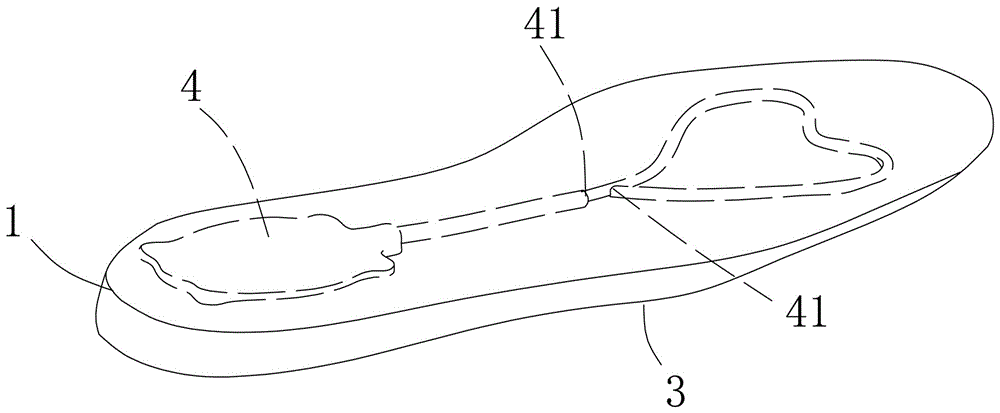

附图1为本实用新型其一实施例的外形结构示意图；

附图2为图1之实施例的另一侧面结构示意图；

附图3为图1之实施例的TPU基体剖视结构示意图。

具体实施方式：

以下将结合附图对本实用新型的构思、具体结构及产生的技术效果作进一步说明，以充分地了解本实用新型的目的、特征和效果。

参阅图1、2、3所示，为本实用新型的较佳实施例结构示意图，本实用新型有关一种多功能鞋垫，其包括有TPU基体1，TPU基体1内部形成有空腔，并于该空腔中填充带有中药的凝胶2，TPU基体1的上表面设有智能布料3，智能布料3获取人体参数并经过蓝牙传出给移动终端，智能布料3是植入织物传感器的布料。所述TPU基体1的上表面与智能布料3之间设有减压层4，优选该减压层4是带有呼吸口41的气垫，减压层4设置在TPU基体1的后跟处。

本实用新型以TPU（热塑性聚氨酯弹性体橡胶）为基体，内填充有带有中药的凝胶2，具有耐磨、耐油、弹性好优点，且有利于透气，以保持脚底干爽，减少潮湿、发臭。减压层4是带有呼吸口41的气垫，复合在TPU基体1与智能布料3之间，具有减压、缓冲及呼吸功效，保护脚部，及通过呼吸，进一步促进空气流动，保持脚底干爽，减少潮湿、发臭。凝胶2中的中药通过混合加入，起到熏香、除臭、杀菌等功效。

TPU基体1的上表面设有智能布料3，智能布料3获取人体参数并经过蓝牙传出给移动终端，智能布料3是植入织物传感器的布料。可以追踪用户的跑步速度、跑步习惯、锻炼数据、追踪睡眠质量、读取心率和心电图等等，经过蓝牙传出给移动终端，结合智能手机与行动装置来监测人体生理机能，以调整生活或运动方式，来获得强身或调养身体，结构简单，使用方便；织物传感器的功能原理为现有技术，在此不再赘述。

图1、2、3所示，本实用新型主要是通过多层复合获得，制作容易，多功能鞋垫可直接传统鞋垫往鞋里面垫上即可，当然也不排除将本实用新型结合在鞋大底上或自身制作成鞋大底，如制作拖鞋，同样可达到透气、减压，监测等功效，有利于行走和身心健康。

以上结合实施方式对本实用新型做了详细说明，只为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人了解本实用新型的内容并加以实施，并不能以此限定本实用新型的保护范围，故凡根据本实用新型精神实质所做的等效变化或修饰，都应涵盖在本实用新型的保护范围内。
