波浪卷烫发装置的制作方法

本实用新型涉及以波浪卷形态对头发进行烫发(permanent)并自由调节波浪卷粗细的波浪卷烫发装置，根据本实用新型，通过在重叠的波浪卷板的入口设置磁铁，以便轻松张开波浪卷板，并在用于将头发夹在波浪卷板之间的拉杆的前端形成梳子，从而可使头发一边被梳理一边夹在波浪卷板之间。

背景技术：

为了进行烫发，利用了被称为卷杠的圆筒形的烫发卷杠，如在韩国授权实用新型20-0220256号(2001年02月01日授权)和日本专利2011-161128号(2011年08月25日公开)中公开的内容，为了解决头发仅向一侧方向形成卷发的烫发中所出现的问题，如上所述的卷杠通过卷头发来使头发形成波浪卷形态并使波浪卷形态具有多种模样，但是在上述现有技术中，由于只能向一个方向卷头发，因而无法通过烫发使头发形成波浪卷模样般的卷发。

为了解决上述问题，在韩国授权专利10-1472957号(2014年12月09日授权)和韩国授权专利10-1518424号(2015年04月30日授权)中公开了可烫出波浪卷形态的发型并可自由调节波浪卷粗细的烫发装置，可通过上述烫发装置实现在韩国授权专利10-2011-0115769号(2011年10月24日公开)中所公开的供电加热，上述波浪卷烫发装置由本发明人设计。

在现有专利的波浪卷烫发装置中，使用重叠的2个波浪卷板，并以在利用拉杆将头发夹在上述波浪卷板内侧之后通过拉动设置于波浪卷板侧面的拉绳来根据波浪卷板的弯曲程度调节波浪卷粗细的状态进行烫发，但是，在现有的波浪卷板中，以相向的状态在波浪卷板的入口侧插入有板簧，由此当使头发夹在波浪卷板时，在向内侧按压板簧的侧面来使板簧之间向外侧张开之后，将头发夹在波浪卷板之间，但是，很难用一只手使板簧张开，并且，在因未按压板簧而使板簧互相重叠的状态下，将不存在拽住头发的力。

而且，在现有专利中，当使用将头发夹在波浪卷板之间的拉杆时，头发以堆积的状态夹在波浪卷板之间，因此，当在波浪卷板进行波浪卷烫发时，会发生头发堆积的现象，而并不展开。

技术实现要素：

(一)要解决的技术问题

本实用新型涉及在使头发夹在2个波浪卷板之间之后通过使波浪卷板形成褶皱来实现波浪卷烫发并可自由调节波浪卷粗细的波浪卷烫发装置，本实用新型用于解决因在2个波浪卷板的入口设置板簧而很难以可使头发夹在波浪卷板之间的方式张开波浪卷板的问题，并用于解决若利用拉杆来在使规定厚度的头发夹在2个波浪卷板时拉动头发则展开的头发以堆积的状态夹在2个波浪卷板之间而无法以原来展开的状态夹在2个波浪卷板之间的问题，根据本实用新型，通过在波浪卷板的入口设置磁铁来轻松张开波浪卷板并拽住头发，并且在拉杆的前端形成梳子，从而可使头发在夹在波浪卷板之间时一边通过拉杆的梳子被梳理一边夹在波浪卷板之间。

(二)技术方案

根据本实用新型提供的波浪卷烫发装置，使2个波浪卷板重叠，上述波浪卷板的两侧前端分别插入固定于固定带，在上述固定带的内部内置磁铁，使相接触的固定带借助磁铁互相贴紧，以疏缝的方式在2个上述波浪卷板的侧面插入拉绳，拉绳的一侧固定于波浪卷板的前端被固定的一侧的固定带，上述拉绳的另一侧贯通插入于挡止部，在上述波浪卷板的外侧，沿着横穿波浪卷板的方向设置圆筒形的波浪卷环，通过插在上述波浪卷环内侧的固定杆插入于波浪卷板，使波浪卷环被固定，在上述波浪卷板的内侧空间插有拉杆，通过拉动头发，上述拉杆使头发夹在波浪卷板之间，以使形成于上述拉杆前端的“┐”形态的梳子和把手部位的前端分别向固定带的外侧露出的方式使拉杆插在上述波浪卷板的内侧空间，在通过上述拉杆将头发夹在波浪卷板之间之后，在拉动拉绳来使波浪卷板处于褶皱状态后通过挡止部固定拉绳。

并且，上述波浪卷烫发装置包括设置于上述波浪卷板的一侧面上的发热片，通过控制设备调节上述发热片的温度及加热时间，以使在通过利用上述波浪卷板使头发形成波浪卷的情况下，利用上述发热片施加热量。

(三)有益效果

本实用新型具有如下效果，即，以波浪卷形态对头发进行烫发，并可自由调节波浪卷的粗细，为了将头发夹在处于互相重叠状态的波浪卷板，利用磁铁轻松张开波浪卷板的入口，借助磁力维持波浪卷板互相附着的状态，由此波浪卷板在头发夹在波浪卷板之间的状态下不会滑动，在用于将头发夹在波浪卷板之间的拉杆的前端形成梳子，由此一边梳理头发，一边使头发以按规定宽度展开的状态夹在波浪卷板之间，从而可在头发未堆积的状态下烫出波浪卷。

本实用新型具有如下效果，即，可利用固定杆轻松地将位于波浪卷板形成褶皱之处的波浪卷环固定于波浪卷板，通过使发热片附着于波浪卷板的外侧，对头发进行加热，从而完成可使波浪卷坚固地成形的烫发。

附图说明

图1为示出本实用新型的在拉杆上部放置波浪卷板的状态的立体图。

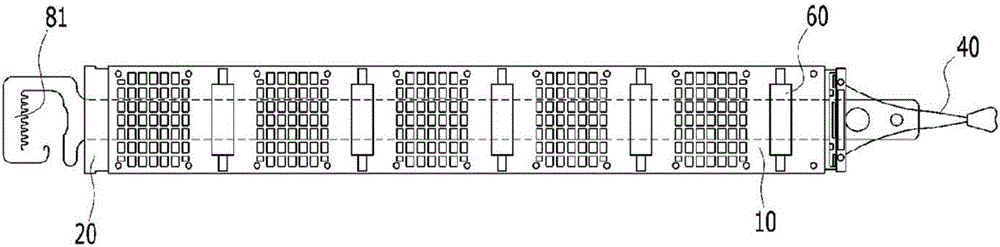

图2为示出本实用新型的在拉杆上部放置波浪卷板的状态的俯视图。

图3为示出本实用新型的插有波浪卷板前端的固定带的立体图。

图4为示出本实用新型的内置于固定带的磁铁的立体图。

图5为示出本实用新型的固定带的剖视图。

图6为示出本实用新型的波浪卷板的主要部分的立体图。

图7为示出本实用新型的拉杆的立体图。

图8为示出本实用新型的实施例中的挡止部部位的立体照片。

图9为示出在本实用新型的实施例中使褶皱稀疏的状态的立体照片。

图10为示出在本实用新型的实施例中使褶皱密集的状态的立体照片。

图11为示出本实用新型的拉杆的主要部分的俯视图。

【附图标记说明】

10：波浪卷板 20：固定带

30：磁铁 40：拉绳

50：挡止部 60：波浪卷环

70：固定杆 80：拉杆

81：梳子

具体实施方式

在本实用新型中，在使2个波浪卷板重叠的状态下，使拉杆插入于波浪卷板之间，之后通过使头发夹在上述拉杆的前端并拉动拉杆，来使头发夹在波浪卷板之间，在适当拉动以疏缝的方式插入于波浪卷板侧面的拉绳来调节波浪卷板的褶皱程度之后，在以拉绳不会被松开的方式通过挡止部固定拉绳的状态下，经过规定时间之后解开波浪卷板，则形成自然的波浪卷，此时，波浪卷的粗细借助波浪卷板的褶皱而形成，通过调节波浪卷板的褶皱的疏密程度来调节波浪卷的粗细。

在本实用新型中，波浪卷板的两侧插入固定于固定带，在上述固定带的内侧内置磁铁，从而不仅可轻松张开波浪卷板的入口，而且在波浪卷板的入口未被张开的状态下，可防止波浪卷板从头发滑动，在用于将头发夹在波浪卷板内侧的拉杆的前端形成“┐”形态的梳子，从而可在头发展开的状态下梳理头发并将头发夹在波浪卷板之间，可利用固定杆轻松地将以横穿波浪卷板的方式按规定间隔隔开设置于波浪卷板外侧的波浪卷环固定于波浪卷板。

其中，波浪卷环固定于波浪卷板的外侧，但并不设置于互相相向的位置，而是错开设置，当拉动拉绳来使波浪卷板形成褶皱时，上述波浪卷环分别位于褶皱的内侧。

在将头发夹在本实用新型的波浪卷板之间之前，将烫发药涂抹于头发，若在使发热片附着于波浪卷板的外侧之后向发热片供电，则烫出的波浪卷会维持较长时间。

以下，参照附图，如下详细说明本实用新型。

本实用新型具有由橡胶或聚氨酯或合成树脂类形成的呈长方形形态的2个波浪卷板10，并使2个波浪卷板10上下重叠，上述波浪卷板10的两侧插入固定于固定带20，上述固定带20形成上下两块，由此在使波浪卷板10的前端插入于固定带20的内侧之后，用螺栓拧紧固定带20，从而固定带20固定于波浪卷板10的前端。

在上述固定带20的内侧内置磁铁30，从而2个波浪卷板10借助磁铁30的磁力维持使固定带20互相贴紧的状态，并且若向两侧张开固定带20，则可在使固定带20张开的过程中轻松张开波浪卷板10之间，以疏缝的方式在上述波浪卷板10的侧面的两侧按规定间隔隔开插入拉绳40，上述拉绳40的一侧固定于固定带20，上述拉绳40的另一侧贯通插入于挡止部50。

其中，磁铁30以使具有不同极性的部分在两侧固定带20相向的方式设置，也可在一侧固定带20设置磁铁30，在另一侧固定带20内置金属块，从而可使固定带20借助磁力互相贴紧。

利用固定杆70将波浪卷环60固定于上述波浪卷板10的外侧，上述波浪卷环60设置于波浪卷板10的外侧，并使上述波浪卷环60互相错开。

另一方面，在波浪卷板10的一侧面上设置发热片，通过未图示的控制设备调节上述发热片的温度及加热时间，以使在通过利用上述波浪卷板10使头发形成波浪卷的情况下，利用上述发热片施加热量。具体地，可使在通过控制设备供电时产生热量的发热片附着于波浪卷板10的外侧来使用。最终，上述发热片具有与波浪卷板10相结合的薄型加热器的结构，从而具有无需设置在烫发作业过程中另外进行供热的装置的优点。

在本实用新型中，波浪卷板10采用布或合成树脂等的耐热性强、不轻易因作为化学物质的烫发药而受损的材质，在沿着侧方向减少波浪卷板10的距离的情况下，弯曲成之字形，另一方面，在不施加力的情况下，将借助自身的复原力展开一定程度。

其中，插入于波浪卷环60的内部的固定杆70以横穿波浪卷板10的方式被固定，固定杆70插入固定于波浪卷板10，或者利用粘结剂等来将固定杆70粘结固定于波浪卷板10也无妨，只要固定杆70可维持波浪卷环60的固定状态即可。

在波浪卷板10的侧面以上下贯通的方式插入于波浪卷板10的拉绳40以包围一个波浪卷环60的形态以疏缝的方式插入于波浪卷板10，若在未通过挡止部50固定拉绳40之后拉动拉绳40，则波浪卷板10以包围波浪卷环60的形态形成褶皱，在此状态下，若通过挡止部50使拉绳40无法被松开，则维持褶皱状态，若挡止部50不固定拉绳40，则波浪卷板10的褶皱会展开。

若拉动拉绳40，则本实用新型的波浪卷板10根据疏缝间隔被折叠成褶皱形态，波浪卷环60则位于褶皱的内侧，根据拉绳40的拉动程度使褶皱稀疏或密集，根据这种褶皱的大小调节头发的波浪卷粗细。

将拉杆80插入于本实用新型的波浪卷板10之间，在上述拉杆80的前端形成“┐”形态的梳子81，在拉杆80夹在波浪卷板10之间的状态下，在使梳子81向固定带20的前方突出之后，若在使头发挂在上述梳子81的状态下拉动拉杆80，则头发将夹在波浪卷板10的内部，此时，头发以借助梳子81展开并被梳理的状态夹在波浪卷板10之间。

在本实用新型中，当利用拉杆80将头发夹在波浪卷板10之间时，向头发涂抹烫发药，由此以夹在波浪卷板10的头发沿着波浪卷板10的褶皱形成波浪卷的状态进行烫发，根据需要，使附着于波浪卷板10外侧的发热片产生热量，从而使波浪卷的形态变得坚固。

在如上所述的本实用新型中，首先在挡止部50解除对拉绳40的固定，来使波浪卷板10处于平坦地展开的状态，之后轻松地张开借助磁铁30的磁力互相贴紧的固定带20之间，向固定带20之间插入拉杆80，使梳子81分别在波浪卷板10的上下侧露出，并使把手部分的下侧突出。

即，形成拉杆80夹在波浪卷板10之间的状态，并使梳子81向固定带20的外侧露出，并且使把手的下端部露出，如上所述，可在以波浪卷板10夹着拉杆80的状态准备多个波浪卷板10之后进行波浪卷烫发，由此当进行烫发时，与一边将拉杆80插入于波浪卷板10一边烫发的情况相比，使用预先夹着拉杆的波浪卷板10，从而可减少时间和劳动程度。

其中，在使波浪卷板10的一侧前端插入固定的固定带20在内侧内置磁铁30，因此在波浪卷板10的入口，固定带20借助磁铁30的磁力互相贴紧，在此状态下，为了插入拉杆80，需张开固定带20，此时，由于固定带20借助磁铁30的磁力贴紧，因此，与以往的压缩弹簧来张开入口的情况相比，可通过使磁铁30互相分离来轻松张开入口，因此具有作业上的优点。

在本实用新型中，由于固定于波浪卷板10前端的固定带20借助磁铁30的磁力贴紧，因此，可通过调节磁力强度来使固定带20轻松贴紧，并可使固定带20在略微施加力时轻松分离。

如上所述，在准备多个夹着拉杆80的波浪卷板10之后进行烫发，首先，向头发均匀地涂抹烫发药并进行梳理，之后在将头发放在手掌的状态下抓住波浪卷板10并将头发挂到“┐”形态的梳子81，若在抓住波浪卷板10的状态下拉动拉杆80的把手部位，则拉杆80从波浪卷板10的内侧向外部移动，与此同时，挂在梳子81的头发以展开的状态被很好地放到波浪卷板10的内部。

其中，当拉动拉杆80时，挂在梳子81的头发必然夹在波浪卷板10的内部，在此过程中，使头发按梳子81的宽度展开，并维持借助梳子81很好地被梳理的状态，根据头发的长度，可使头发仅夹在波浪卷板10的内部或可使一部分头发露出。

若头发位于波浪卷板10的内侧，则拉杆80处于完全从波浪卷板10脱离的状态，此时，通过内置于固定带20的磁铁30借助磁力互相贴紧，使波浪卷板10在夹着头发的状态下不滑动，并维持固定状态，在此状态下，若用一只手拉动挡止部50，则固定于挡止部50的拉绳40被拉动，在此过程中，波浪卷板10以形成波浪卷环60位于内侧的多个褶皱的方式被折叠。

此时，由于波浪卷板10的褶皱大小最终决定波浪卷的粗细，因此在以褶皱的大小达到所需程度的方式拉动挡止部50之后拽住拉绳40并使拉绳40处于未被挡止部50固定的状态，之后推动挡止部50来使挡止部50向波浪卷板10不被展开的位置移动，松开挡止部50来使挡止部50自动拽住拉绳40，使拉绳40借助挡止部50固定，上述挡止部50防止波浪卷板10被解开，因此波浪卷板10将维持褶皱状态。

反复执行上述过程，使所需部位的头发夹在波浪卷板10来使波浪卷板10维持褶皱状态，由此可进行波浪卷烫发，在此过程中，在发热片附着于波浪卷板10的外侧的情况下，通过向发热片施加热量来提高波浪卷烫发的坚固性。

借助如上所述的过程，若在使头发夹在波浪卷板10的状态下经过借助烫发药进行烫发的时间，则在解除挡止部50拽住拉绳40的状态之后向外侧拉动挡止部50，则波浪卷板10自动展开，夹在波浪卷板10内侧的头发会露出，反复执行上述过程来使头发脱离所有波浪卷板10。

从波浪卷板10脱离的头发根据波浪卷板10的褶皱形状形成波浪卷，与以往的向一侧方向卷起的情况不同，此时的波浪卷形成波纹模样的波浪卷，从而可呈现出自然、茂密及美观的发型。

头发仅向一侧方向卷起的以往的卷发很难呈现出多种发型模样和茂密感，但是，如本实用新型，在形成波浪卷形态的卷发的情况下，头发不仅显得茂密，而且可呈现多种模样，尤其，在头发长的情况下，可呈现柔顺、丰满的卷发。

并且，本实用新型可自由调节波浪卷的粗细，因此可呈现多种模样。
