一种趣味童鞋的制作方法

本实用新型涉及一种鞋，特别涉及一种趣味童鞋。

背景技术：

目前鞋子的功能都比较单一、缺乏趣味性，而儿童一般好奇心比较强，因此，儿童鞋一般都会设计成好看一点的，好玩一点的，来满足儿童的好奇心以及吸引儿童的喜爱，有着吸引儿童眼球，愉悦儿童心情的效果。

技术实现要素：

因此，针对上述的问题，本实用新型提出一种不仅满足了在日常生活中的穿着需要，同时还给儿童增加了童趣的趣味童鞋。

为实现上述技术问题，本实用新型采取的解决方案为：一种趣味童鞋，包括鞋底、设于鞋底上的鞋面和气体层，所述气体层中设有气体腔，所述气体层上设有连通气体腔的气口，所述气口上设有单向进气阀，所述气体层上设有延伸舌，所述延伸舌的两侧边设有弹性条，所述延伸舌的自由端在弹性条的弹性作用下卷曲为圈状，所述延伸舌与气体层的连接端上设有沿其长度方向延伸的通气槽，所述通气槽连通至所述气体层的气体腔，所述延伸舌上设有透气孔，所述透气孔与所述通气槽连通；所述气体层设于鞋底与鞋面之间，所述鞋底和鞋面之间设有伸缩口，所述气体层的延伸舌可伸缩的设于伸缩口上。

进一步的是：所述鞋底上还设有后跟防护部，所述后跟防护部包覆所述鞋面的后跟部，所述后跟防护部的两侧设有延伸至鞋面的足弓部的侧防护部。

通过采用前述技术方案，本实用新型的有益效果是：如上所述设计的趣味童鞋，所述气体层内气体腔内充满气体，且气口设有单向进气阀，则在脚部踩踏作用力下，气体腔内的气体大部分进入延伸舌的通气槽中，气体的填充使得延伸舌的张紧力增大，延伸舌的张紧力能够使得弹性条形变展开，所述延伸舌由卷曲的圈状展开为平面状伸出所述鞋底和鞋面之间的伸缩口，并且通气槽内的气体能够通过延伸舌上的透气孔排出，造成一种吐舌现象，而同时由于气体腔内的气体进入通气槽排出，气体腔呈现负压状态，在脚部提起时，外界气体能够通过气口的单向进气阀被压入气体腔内，通气槽内残留的部分气体也会被压入气体腔内，气体腔充满气体，同时通气槽气体消失，延伸舌的张紧力减小，在弹性条的恢复形变力下，展开为平面状的延伸舌再次卷曲为圈状收缩于鞋底和鞋面之间的伸缩口中；所述延伸舌的吐出收起是个随行走步态能够反复操作的过程，提升卡通趣味性，提高儿童对于鞋的喜爱性；因此，所述趣味童鞋不仅满足了在日常生活中的穿着需要，同时还给儿童增加了童趣，实用性强。

附图说明

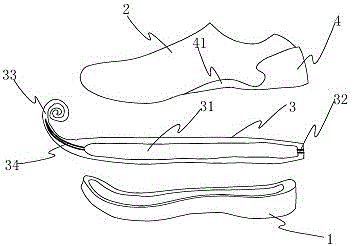

图1是本实用新型实施例的结构示意图。

具体实施方式

现结合附图和具体实施例对本实用新型进一步说明。

参考图1，本实用新型实施例揭示的是，一种趣味童鞋，包括鞋底1、设于鞋底上的鞋面2和气体层3，所述气体层3中设有气体腔31，所述气体层3上设有连通气体腔31的气口32，所述气口32上设有单向进气阀，所述气体层3上设有延伸舌33，所述延伸舌33的两侧边设有弹性条，所述延伸舌33的自由端在弹性条的弹性作用下卷曲为圈状，所述延伸舌33与气体层3的连接端上设有沿其长度方向延伸的通气槽34，所述通气槽34连通至所述气体层的气体腔31，所述延伸舌33上设有透气孔，所述透气孔与所述通气槽34连通；所述气体层3设于鞋底1与鞋面2之间，所述鞋底1和鞋面2之间设有伸缩口，所述气体层3的延伸舌33可伸缩的设于伸缩口上；所述鞋底1上还设有后跟防护部4，所述后跟防护部4包覆所述鞋面2的后跟部，所述后跟防护部4的两侧设有延伸至鞋面的足弓部的侧防护部41。

综上所述设计的趣味童鞋，不仅满足了在日常生活中的穿着需要，同时还给儿童增加了童趣，实用性强。

以上所记载，仅为利用本创作技术内容的实施例，任何熟悉本项技艺者运用本创作所做的修饰、变化，皆属本创作主张的专利范围，而不限于实施例所揭示者。
