一种车钥匙手机套的制作方法

本发明属于手机套领域，具体涉及一种车钥匙手机套。

背景技术：

有手机的人不一定有车，但有车的人一般不可能不用手机，所以有车的人出门经常带手机外还要带车钥匙，而且车钥匙一般设计比较厚和手机放一起容易将手机屏幕压碎，所以一般会分开放，但这样又容易落了或者丢了，而手机屏幕较大容易碎通常使用者都会安装手机套来保护手机。

技术实现要素：

针对上述现有技术，本发明的目的是提出一种具有给汽车解锁功能的车钥匙手机套。

本发明的技术方案是这样实现的：一种车钥匙手机套，包括手机套本体和汽车钥匙电路，手机套本体可以安装在手机上并起到保护手机的作用，汽车钥匙电路固定在手机套上可以解锁汽车或给汽车上锁。

这样设计的有益效果是将车钥匙和手机套合为一体大大节省空间给使用者带来便利，特别是高端豪华汽车可以定制专属手机套显得高端大气上档次。

进一步地，手机套分为可调节大小的框部和带有汽车钥匙电路的板部，板部两侧设有可调节长度的定位带，框部可以将定位带固定在手机上使得板部可以紧贴手机背部，这样相同的手机套可以安装在不同的手机上。

进一步地，框部主体成带状且有弹性可在一定范围伸缩其一头设有若干凸起的限位钉另一头设有与限位钉匹配的限位孔，定位带有弹性可伸缩且末端设有带孔使得框部可以穿过带孔将板部固定到手机上，这样可以调节框部来适应不同大小的手机。

进一步地，汽车钥匙电路板以可拆卸方式固定在手机套本体上，这样更换手机时可以拆下汽车钥匙电路板并安装在新手机套上。

进一步地，该手机套匹配无钥匙启动汽车，这样可以不用携带汽车机械锁钥匙。

进一步地，汽车机械锁钥匙以可转动的方式固定在板部的一个角上，这样可以减少机械锁钥匙占用的空间。

进一步地，手机套上设有太阳能充电板，这样可以直接提供汽车钥匙电路电源。

进一步地，手机套上设有无线充电线圈，未来的手机应该会开发无线充电技术，这样汽车钥匙电路可以不用自身电池供电直接从手机获得电源。

进一步地，手机套设有电源线插头与手机充电接口匹配使得电源线插头可以接入手机电池电源，这样使汽车钥匙电路可以直接获得电源。

附图说明

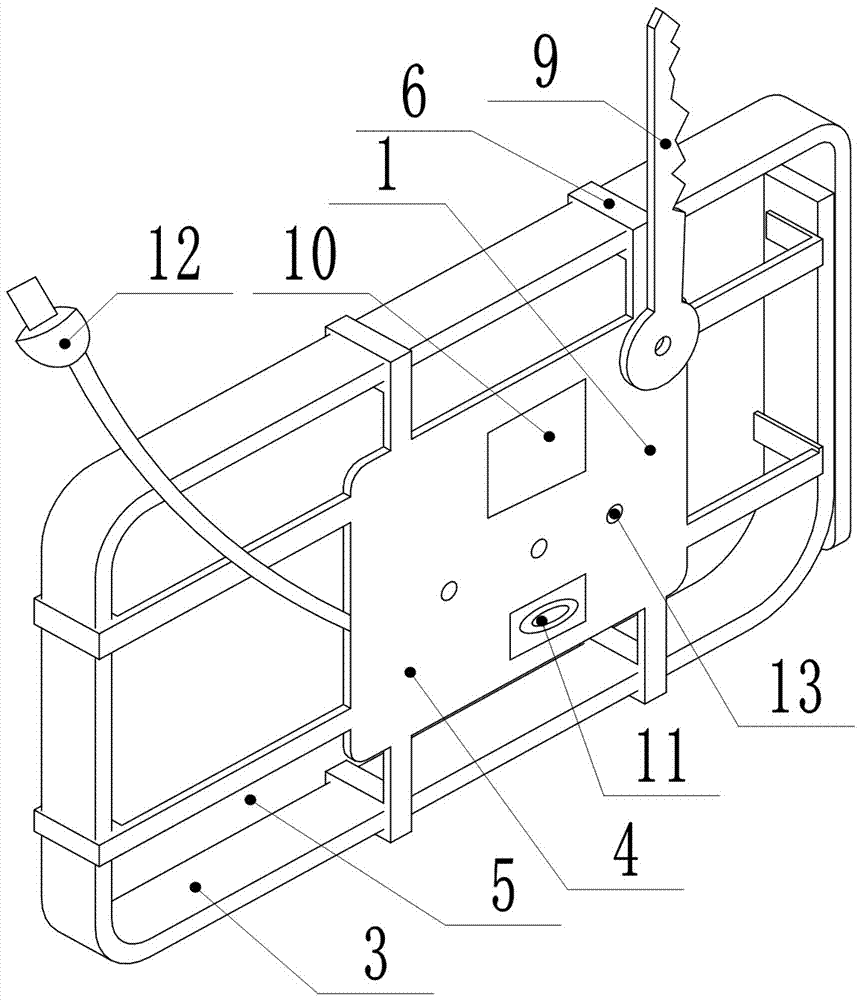

图1为本发明车钥匙手机套立体示意图；

图2为本发明车钥匙手机套立体示意图；

图3为本发明车钥匙手机套主视示意图。

具体实施方式

根据需要，在本文中公开了本发明的详细实施例，但应了解所公开的实施例只是示范本发明，本发明可以不同和替代形式实施。附图未必按照比例绘制，且某些特点可被夸大或缩小以示出特定构件的细节。因此，本文所公开的具体结构和功能细节不应被理解为具有限制意义，而是仅作为代表性基础以教导本领域技术人员不同地采用本发明。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1图2图3所示，一种车钥匙手机套，包括手机套本体1和汽车钥匙电路2，手机套本体1可以安装在手机上并起到保护手机的作用，汽车钥匙电路2固定在手机套上可以解锁汽车或给汽车上锁。

如图1图2图3所示，手机套分为可调节大小的框部3和带有汽车钥匙电路2的板部4，板部4两侧设有可调节长度的定位带5，框部3可以将定位带5固定在手机上使得板部4可以紧贴手机背部。

如图1图2图3所示，框部3主体成带状且有弹性可在一定范围伸缩其一头设有若干凸起的限位钉7另一头设有与限位钉7匹配的6，定位带5有弹性可伸缩且末端设有带孔使得框部3可以穿过带孔6将板部4固定到手机上。

如图1图2图3所示，汽车钥匙电路2板以可拆卸方式固定在手机套本体1上。

如图1图2图3所示，汽车机械锁钥匙9以可转动的方式固定在板部的一个角上。

如图1图2图3所示，手机套上设有太阳能充电板10。

如图1图2图3所示，手机套上设有无线充电线圈11。

如图1图2图3所示，手机套设有电源线插头12与手机充电接口匹配使得电源线插头可以接入手机电池电源，板部4还设有汽车钥匙控制按钮13。

技术特征：

技术总结
本发明提出了一种车钥匙手机套，包括手机套本体和汽车钥匙电路，手机套本体可以安装在手机上并起到保护手机的作用，汽车钥匙电路固定在手机套上可以解锁汽车或给汽车上锁，将车钥匙和手机套合为一体大大节省空间给使用者带来便利，特别是高端豪华汽车可以定制专属手机套显得高端大气上档次。

技术研发人员：邹素芬
受保护的技术使用者：邹素芬
技术研发日：2017.05.22
技术公布日：2017.07.28
