一种适用于雨季外出的防湿鞋的制作方法

本实用新型涉及一种鞋子，尤其涉及一种适用于雨季外出的防湿鞋。

背景技术：

鞋子，穿在脚上防止脚受到伤害的一种物品，在人类文明史前期多为草鞋、布鞋，如今以皮鞋、运动鞋较为多见。

梅雨季节，人们出行时，即使撑了雨伞，雨水也会从地面上溅起，并滴在鞋面上，普通的鞋面一般是布质或则是皮质的，布质鞋面无法阻挡雨水渗入人体脚部，而皮质的鞋面虽然能阻挡大部分雨水，但是皮质的鞋面为了提供良好的透气效果，其皮革上会设置透气孔，那么滴落的雨水将会通过透气孔进入鞋子内部，所以出行时普通的鞋子经常会被猝不及防的阵雨给打湿，因此亟需研发一种在晴天的时候能够保证鞋子正常透气，下雨的时候能把鞋子包裹，防止鞋子打湿，避免雨水进入鞋子内部的适用于雨季外出的防湿鞋。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服梅雨季节，人们出行时，穿普通鞋子经常会被猝不及防的阵雨给打湿的缺点，本实用新型要解决的技术问题是提供一种在晴天的时候能够保证鞋子正常透气，下雨的时候能把鞋子包裹，防止鞋子打湿，避免雨水进入鞋子内部的适用于雨季外出的防湿鞋。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种适用于雨季外出的防湿鞋，包括有鞋底、鞋面、鞋套和橡胶盖板，鞋底顶部设有鞋面，鞋底的上部外侧周向开有第一卡槽，鞋底右部开有开口，开口位于第一卡槽处，鞋底下部中间开有放置槽，放置槽内放置有鞋套，放置槽上左侧的鞋底上设置有能盖住放置槽的橡胶盖板，鞋套包括有弹性皮、大卡条、磁铁、拉链和弹性带，弹性皮的底部设有与第一卡槽相配合的大卡条，大卡条的两端设有磁铁，弹性皮的左右两端分别设有相配合的拉链，弹性皮顶端连接有弹性带。

优选地，还包括有密封环，第一卡槽上设有与其配合的密封环，密封环的材质为橡胶。

优选地，还包括有细卡条，第一卡槽内侧的顶部和底部对称开有第二卡槽，密封环的顶部和底部均设有与第二卡槽配合的细卡条。

优选地，还包括有水囊和盖子，水囊上设有加水口，加水口上设有盖子，水囊可收纳至放置槽内。

优选地，大卡条的截面呈工字形。

工作原理：初始时，鞋套收纳在放置槽内，橡胶盖板盖合在放置槽上，雨天时，打开橡胶盖板，取出鞋套并展开，将大卡条从开口出插入第一卡槽内，推动大卡条沿第一卡槽周向移动，待大卡条完全插入第一卡槽内时，左右两块磁铁相互吸引，然后将拉链拉起，弹性皮将鞋面包裹，弹性带紧箍在裤腿上，避免雨水进入鞋子内。晴天时，将拉链拉下，将大卡条从第一卡槽内抽出，将鞋套洗净后放回放置槽内。

因为还包括有密封环，第一卡槽上设有与其配合的密封环，密封环的材质为橡胶。将密封环卡入第一卡槽内，能够避免灰尘或杂质进入第一卡槽，雨天时，将密封环取下，便可将大卡条插入第一卡槽内。

因为还包括有细卡条，第一卡槽内侧的顶部和底部对称开有第二卡槽，密封环的顶部和底部均设有与第二卡槽配合的细卡条。密封环卡入第一卡槽内时，细卡条卡入第二卡槽内，使密封环与第一卡槽配合更加紧密，避免密封环脱落，并且能提高密封环与第一卡槽的密封性。

因为还包括有水囊和盖子，水囊上设有加水口，加水口上设有盖子，水囊可收纳至放置槽内。鞋套从放置槽内取出后。再将水囊取出，打开盖子，往水囊内加满水，然后盖上盖子。并将装有水的水囊放入放置槽内，水囊对鞋子起支撑作用，保证鞋套从放置槽内取出后的舒适度。

（3）有益效果

本实用新型在晴天的时候能够把鞋套收到鞋底内，下雨的时候就把鞋套拿出来，及时套上，防止鞋子打湿。用完之后可以洗干净，反复使用。达到了的防水效果好、使用方便的效果。

附图说明

图1为本实用新型的第一种主视结构示意图。

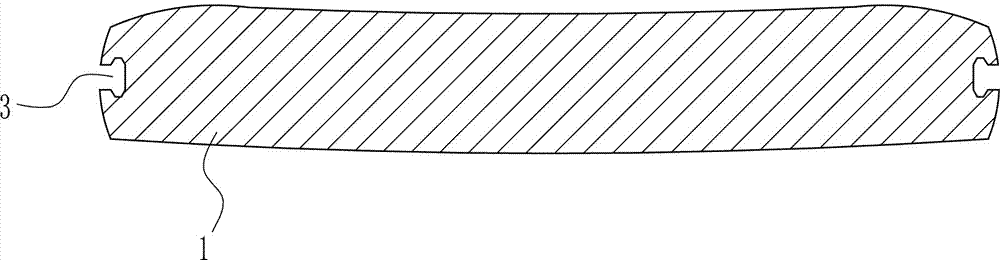

图2为本实用新型鞋底的右视图的剖视示意图。

图3为本实用新型鞋套展开后的示意图。

图4为本实用新型密封环的截面示意图。

图5为本实用新型的第二种主视结构示意图。

图6为本实用新水囊的结构示意图。

图7为本实用新型鞋套使用时的示意图。

附图中的标记为：1-鞋底，2-鞋面，3-第一卡槽，4-开口，5-放置槽，6-鞋套，61-弹性皮，62-大卡条，63-磁铁，64-拉链，65-弹性带，7-橡胶盖板，8-第二卡槽，9-密封环，10-细卡条，11-水囊，12-加水口，13-盖子。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种适用于雨季外出的防湿鞋，如图1-7所示，包括有鞋底1、鞋面2、鞋套6和橡胶盖板7，鞋底1顶部设有鞋面2，鞋底1的上部外侧周向开有第一卡槽3，鞋底1右部开有开口4，开口4位于第一卡槽3处，鞋底1下部中间开有放置槽5，放置槽5内放置有鞋套6，放置槽5上左侧的鞋底1上设置有能盖住放置槽5的橡胶盖板7，鞋套6包括有弹性皮61、大卡条62、磁铁63、拉链64和弹性带65，弹性皮61的底部设有与第一卡槽3相配合的大卡条62，大卡条62的两端设有磁铁63，弹性皮61的左右两端分别设有相配合的拉链64，弹性皮61顶端连接有弹性带65。

还包括有密封环9，第一卡槽3上设有与其配合的密封环9，密封环9的材质为橡胶。

还包括有细卡条10，第一卡槽3内侧的顶部和底部对称开有第二卡槽8，密封环9的顶部和底部均设有与第二卡槽8配合的细卡条10。

还包括有水囊11和盖子13，水囊11上设有加水口12，加水口12上设有盖子13，水囊11可收纳至放置槽5内。

大卡条62的截面呈工字形。

工作原理：初始时，鞋套6收纳在放置槽5内，橡胶盖板7盖合在放置槽5上，雨天时，打开橡胶盖板7，取出鞋套6并展开，将大卡条62从开口4出插入第一卡槽3内，推动大卡条62沿第一卡槽3周向移动，待大卡条62完全插入第一卡槽3内时，左右两块磁铁63相互吸引，然后将拉链64拉起，弹性皮61将鞋面2包裹，弹性带65紧箍在裤腿上，避免雨水进入鞋子内。晴天时，将拉链64拉下，将大卡条62从第一卡槽3内抽出，将鞋套6洗净后放回放置槽5内。

因为还包括有密封环9，第一卡槽3上设有与其配合的密封环9，密封环9的材质为橡胶。将密封环9卡入第一卡槽3内，能够避免灰尘或杂质进入第一卡槽3，雨天时，将密封环9取下，便可将大卡条62插入第一卡槽3内。

因为还包括有细卡条10，第一卡槽3内侧的顶部和底部对称开有第二卡槽8，密封环9的顶部和底部均设有与第二卡槽8配合的细卡条10。密封环9卡入第一卡槽3内时，细卡条10卡入第二卡槽8内，使密封环9与第一卡槽3配合更加紧密，避免密封环9脱落，并且能提高密封环9与第一卡槽3的密封性。

因为还包括有水囊11和盖子13，水囊11上设有加水口12，加水口12上设有盖子13，水囊11可收纳至放置槽5内。鞋套6从放置槽5内取出后。再将水囊11取出，打开盖子13，往水囊11内加满水，然后盖上盖子13。并将装有水的水囊11放入放置槽5内，水囊11对鞋子起支撑作用，保证鞋套6从放置槽5内取出后的舒适度。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
