一种自动翻袖口机的放料机构的制作方法

本实用新型涉及机械设备领域，尤其是涉及一种自动翻袖口机的放料机构。

背景技术：

目前的自动翻袖口机的放料机构大多通过电机带动上料轴直接的转动上料，这样的上料方法较为至方便和实用，但是这样的方法存在上料方向与机器的入料方向不同的问题，传统方法中只能通过机器的拉扯将其进行纠正，但是这样的方法容易将原料拉坏，使布料失去弹性。

技术实现要素：

本实用新型为克服上述情况不足，旨在提供一种能解决上述问题的技术方案。

一种自动翻袖口机的放料机构，包括：工作台，所述工作台上分别设置有用于承料上料的上料器，上料器的侧端设置有用于改上料方向的调整柱。

作为本实用新型进一步的方案：所述上料器包括：支撑座，所述支撑座上设置有送料柱与电机，所述送料柱设置于支撑座的上端，电机设置于支撑座的下端，电机带动送料柱旋转送料，所述送料柱上嵌套有用于承料的承料盘。

作为本实用新型进一步的方案：所述调整柱包括：侧装板，所述侧装板的侧端设置有倾斜朝上的底板，所述底板上设置有若干倾斜向上的调杆，调杆的末端设置有顶块。

作为本实用新型进一步的方案：所述调杆的数量为3根，调杆三角设置。

作为本实用新型进一步的方案：所述工作台上还设置有用于控制电机转动速度的控制装置。

与现有技术相比，本实用新型的有益效果是：在确保自动高效上料的同时，有效的将上料的方向与角度进行有效的调整，确保上料方向与设备入料口的方向一致，从而避免将原料拉坏，使布料失去弹性。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

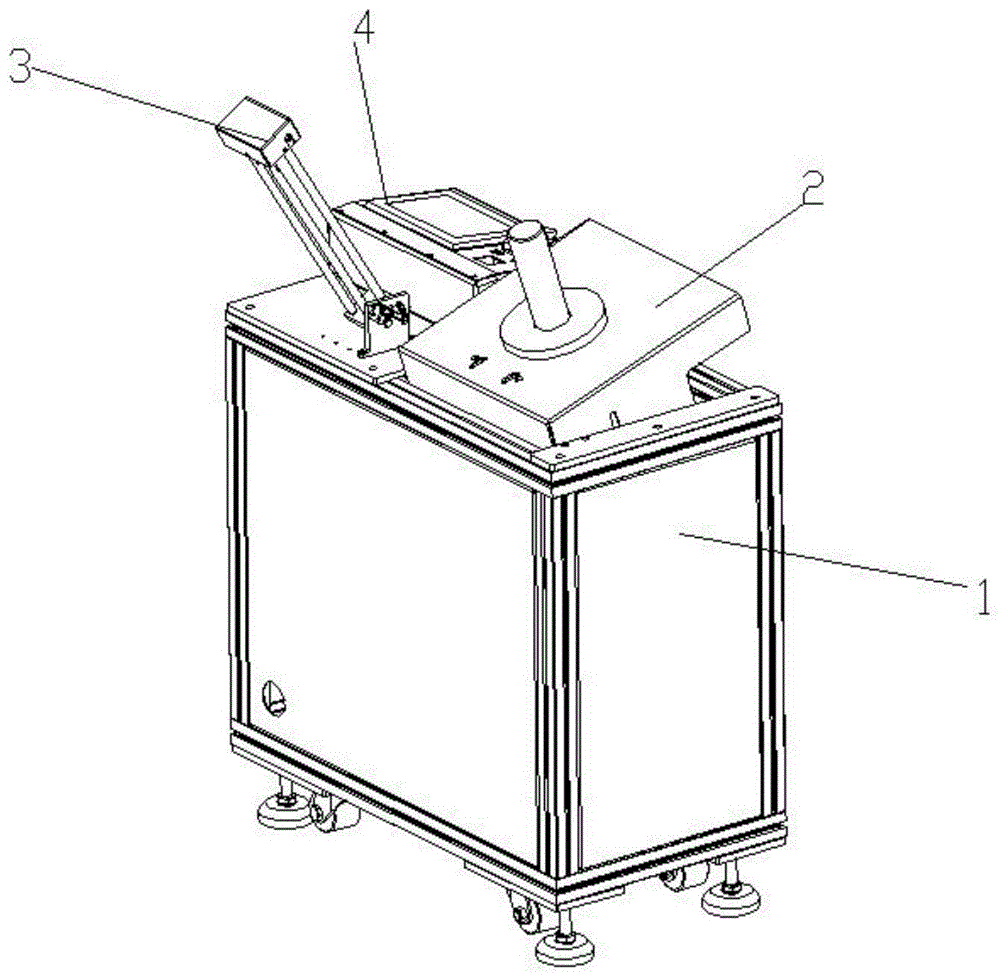

图1是本实用新型结构示意图。

图2是本实用新型中上料器的结构示意图。

图3是本实用新型中调整柱的结构示意图。

图中：1、工作台，2、上料器，3、调整柱，4、控制装置，21、支撑座，22、承料盘，23、送料柱，24、调节槽，25、电机，31、顶块，32、调杆，33、底板，34、侧装板，35、斜装槽。

具体实施方式

下面将对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型实施例中，一种自动翻袖口机的放料机构，包括：工作台1，所述工作台1上分别设置有用于承料上料的上料器2，上料器2的侧端设置有用于改上料方向的调整柱3。

所述上料器2包括：支撑座21，所述支撑座21上设置有送料柱23与电机25，所述送料柱23设置于支撑座21的上端，电机25设置于支撑座21的下端，电机25带动送料柱23旋转送料，所述送料柱23上嵌套有用于承料的承料盘22。

所述调整柱3包括：侧装板34，所述侧装板34的侧端设置有倾斜朝上的底板33，所述底板33上设置有若干倾斜向上的调杆32，调杆32的末端设置有顶块31，所述调杆32的数量为3根，调杆32三角设置，料卷在上料时，通过在调杆32之间穿插调整将布料的送料方向进行调整，从而进行有效的上料。

所述工作台1上还设置有用于控制电机25转动速度的控制装置4

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

技术特征：

1.一种自动翻袖口机的放料机构，包括：工作台，其特征在于，所述工作台上分别设置有用于承料上料的上料器，上料器的侧端设置有用于改上料方向的调整柱；

所述上料器包括：支撑座，所述支撑座上设置有送料柱与电机，所述送料柱设置于支撑座的上端，电机设置于支撑座的下端，电机带动送料柱旋转送料，所述送料柱上嵌套有用于承料的承料盘；

所述调整柱包括：侧装板，所述侧装板的侧端设置有倾斜朝上的底板，所述底板上设置有若干倾斜向上的调杆，调杆的末端设置有顶块。

2.根据权利要求1所述的一种自动翻袖口机的放料机构，其特征在于，所述调杆的数量为3根，调杆三角设置。

3.根据权利要求1所述的一种自动翻袖口机的放料机构，其特征在于，所述工作台上还设置有用于控制电机转动速度的控制装置。

技术总结
本实用新型公开了一种自动翻袖口机的放料机构，所述工作台上分别设置有用于承料上料的上料器，上料器的侧端设置有用于改上料方向的调整柱，所述上料器包括：支撑座，所述支撑座上设置有送料柱与电机，所述送料柱设置于支撑座的上端，电机设置于支撑座的下端，电机带动送料柱旋转送料，所述送料柱上嵌套有用于承料的承料盘，在确保自动高效上料的同时，有效的将上料的方向与角度进行有效的调整，确保上料方向与设备入料口的方向一致，从而避免将原料拉坏，使布料失去弹性。

技术研发人员：徐金奎
受保护的技术使用者：东莞奎克自动化设备有限公司
技术研发日：2019.05.29
技术公布日：2020.06.26
