一种挂绳的制作方法

本实用新型涉及挂绳扣技术领域，具体地，涉及一种挂绳。

背景技术：

挂绳除了用于悬挂物件，还可以用于装饰，现有的用于装饰的挂绳，其绳体上悬挂有物件，绳体的两端用连接件锁紧，使绳体呈圈装；在绳体与连接件锁紧前，用绳体将物件穿起来，然后用连接件将绳体两端连接；这样的挂绳，绳体与连接件不可拆分，当用户不喜欢绳体上悬挂的物件，或者绳体上悬挂的物件破旧后，就只能将整个挂绳丢掉，非常浪费。

技术实现要素：

本实用新型的目的在于解决现有技术存在的问题，提供一种挂绳。

一种挂绳，其包括：

连接件，连接件设有装配槽和装配孔，装配槽贯穿连接件一端，装配孔贯穿连接件，装配孔与装配槽连通；

绳体，绳体的两端设有束紧部，束紧部上设有通孔，绳体与连接件连接；

紧固件；

其中，绳体两端的束紧部置于连接件的装配槽，紧固件穿过连接件的装配孔将连接件与绳体连接。

根据本实用新型的一实施方式，连接件另一端设有挂环。

根据本实用新型的一实施方式，装配槽沿连接件长度方向设置，装配孔沿连接件厚度方向设置并贯穿连接件。

根据本实用新型的一实施方式，紧固件包括座体和盖体，座体设有锁紧柱，锁紧柱与束紧部的通孔适配，锁紧柱上设有锁紧孔，盖体设有配合柱，配合柱与锁紧孔适配。

根据本实用新型的一实施方式，连接件上设有第一凹槽和第二凹槽，第一凹槽和第二凹槽分设于装配孔贯穿的两个面并与装配孔连通，第一凹槽与座体适配，第二凹槽与盖体适配。

根据本实用新型的一实施方式，装配孔的轴线穿过第一凹槽和第二凹槽的中心。

根据本实用新型的一实施方式，装配槽的深度与束紧部适配。

根据本实用新型的一实施方式，锁紧柱的高度与装配孔的高度适配。

与现有技术相比，本实用新型的一种挂绳具有以下优点：

本实用新型的一种挂绳，挂物件时，将绳体一端穿过物件，然后将绳体两端的束紧部并齐置于连接件的装配槽，之后使紧固件穿过连接件的装配孔将连接件与绳体连接；并且当需要取出物件或更换物件时，只需将紧固件从连接件上取下来即可，简单方便，便于操作。

附图说明

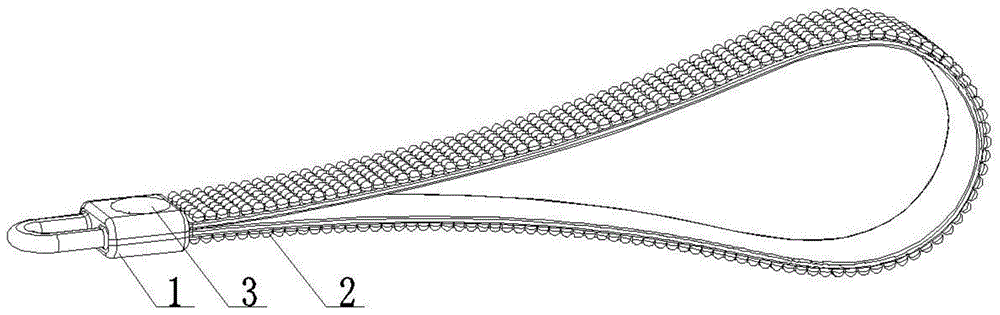

图1为本实用新型的挂绳的结构示意图；

图2为本实用新型的挂绳的爆炸图；

图3为本实用新型的挂绳的绳体展开图；

图中：1.连接件、11.装配槽、12.装配孔、13.挂环、2.绳体、21.束紧部、22.通孔、3.紧固件、31.座体、311.锁紧柱、312.锁紧孔、32.盖体、321.配合柱

本实用新型功能的实现及优点将结合实施例，参照附图做进一步说明。

具体实施方式

以下将以图式揭露本实用新型的多个实施方式，为明确说明起见，许多实务上的细节将在以下叙述中一并说明。然而，应了解到，这些实务上的细节不应用以限制本实用新型。也就是说，在本实用新型的部分实施方式中，这些实务上的细节是非必要的。此外，为简化图式起见，一些习知惯用的结构与组件在图式中将以简单的示意的方式绘示之。

需要说明，本实用新型实施例中所有方向性指示(诸如上、下、左右、前、后……)仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。

另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，并非特别指称次序或顺位的意思，亦非用以限定本实用新型，其仅仅是为了区别以相同技术用语描述的组件或操作而已，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。

为能进一步了解本实用新型的内容、特点及功效，兹例举以下实施例，并配合附图详细说明如下：

请参阅图1至3，图1为本实用新型的挂绳的结构示意图；图2为本实用新型的挂绳的爆炸图；图3为本实用新型的挂绳的绳体展开图。如图所示，挂绳包括连接件1、绳体2和紧固件3，连接件1设有装配槽11和装配孔12，装配槽11贯穿连接件1一端，装配孔12贯穿连接件1，装配孔12与装配槽11连通；绳体2的两端设有束紧部21，束紧部21上设有通孔22，绳体2两端的束紧部21置于连接件1的装配槽11，紧固件3穿过连接件1的装配孔12将连接件1与绳体2连接。

请复阅图1及2，如图所示，在本实施例中，连接件1另一端设有挂环13，挂绳的绳体2用来挂物件，连接件1上的挂环13可以使挂绳按需要连接，用户可以将装饰品悬挂在绳体2上，然后将挂环13与其他挂钩或钥匙扣连接。

请复阅图2，如图所示，在本实施例中，装配槽11沿连接件1长度方向设置，装配孔12沿连接件1厚度方向设置并贯穿连接件1，装配槽11与绳体2适配，连接件1的长度满足在其上设置装配槽11即可，装配孔12与紧固件3适配，连接件1的厚度满足在其上安置紧固件3即可；可以减小连接件1的体积。

请复阅图2，如图所示，在本实施例中，紧固件3包括座体31和盖体32，座体31设有锁紧柱311，锁紧柱311与束紧部21的通孔22适配，锁紧柱311上设有锁紧孔312，盖体32设有配合柱321，配合柱321与锁紧孔312适配；将绳体2与连接件1连接时，将座体31的锁紧柱311从连接件1一侧安装到装配孔12，并使锁紧柱311穿过束紧部21的通孔22，然后将盖体32的配合柱321从连接件1另一侧安装到装配孔12，使配合柱321伸入锁紧孔312，按压盖体32，直到锁紧柱311完全插入锁紧孔312并与锁紧孔312牢固连接。

请复阅图2，如图所示，在本实施例中，连接件1上设有第一凹槽和第二凹槽，第一凹槽和第二凹槽分设于装配孔12贯穿的两个面并与装配孔12连通，第一凹槽与座体31适配，第二凹槽与盖体32适配，装配孔12的轴线穿过第一凹槽和第二凹槽的中心；当紧固件3将连接件1与绳体2连接后，紧固件3的座体31和盖体32分别置于第一凹槽和第二凹槽，使连接件1表面保持平整，不仅美观，同时防止锁紧件突出连接件1钩挂到用户。

在本实施例中，装配槽11的深度与束紧部21适配，当绳体2的两个束紧部21并在一起并置于装配槽11内后，刚好填充所述装配槽11，在紧固件3将绳体2与锁紧件锁合时，避免绳体2的束紧部21在装配槽11内晃动。

在本实施例中，锁紧柱311的高度与装配孔12的高度适配；当锁紧件将绳体2与连接件1连接后，锁紧柱311刚好置于装配孔12内并不会从装配孔12伸出，既可以减小连接件1的体积又可以将连接件1与绳体2连接。

请复阅图1及2，如图所示，在本实施例中，所述绳体2的一侧表面局部有凸件，所述凸件为整列于绳体2表面的凸球，可以增强本实用新型的挂绳的美观度，使本挂绳既可以挂物件，又可单独当做装饰品使用。

本实用新型的一种挂绳，挂物件时，将绳体2一端穿过物件，然后将绳体2两端的束紧部21并齐置于连接件1的装配槽11，之后使紧固件3穿过连接件1的装配孔12将连接件1与绳体2连接；并且当需要取出物件或更换物件时，只需将紧固件3从连接件1上取下来即可，简单方便，便于操作。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换或改进等，均应包含在本实用新型的保护范围之内。
