一种带有磁力液压减震系统的鞋底的制作方法

本发明涉及运动鞋缓震技术领域，特别涉及一种带有磁力液压减震系统的鞋底。

背景技术：

长期以来，运动减震一直是体育运动高度重视的问题。人在跑步时脚触地的瞬间受到地面的冲击力将达到人体重量的2～3倍，而快跑承受的冲击力是慢跑承受的冲击力的3～4倍。

人的足部的骨骼、韧带、肌腱等构成了天然的缓冲减震结构——足弓，但足弓所能承受的力是有限的。如果运动鞋没有良好的减震系统来缓解这种力，会使双脚感到疲惫，严重的会造成跟腱拉伤、三角韧带拉伤、腓肠肌韧带断裂、急性期膝关节肿胀等症，足部每次着地时产生的冲击力随着骨骼传递到人体各部分，日积月累会伤害到人的大脑及内脏，引起脑震荡和其它疾病。为了更好地增加运动缓冲，减少运动员脚踝、关节压力，避免运动伤害，良好的减震功能可以使人体重量比较平均的分布到足底，减轻运动伤害。

基于这种背景本发明应用磁技术、液体缓震技术设计了一种运动鞋磁力液压减震系统。

技术实现要素：

为了克服上述现有技术的不足，本发明的目的在于提供一种带有磁力液压减震系统的鞋底，可为运动员提供良好的回馈力和反弹力，提高运动表现。

为了实现上述目的，本发明采用的技术方案是：

一种带有磁力液压减震系统的鞋底，包括大底1和中底2，大底1位于中底2下方，所述中底2对应于后脚掌鞋跟部开设有u形空腔3，u形空腔3由透明减震气囊4包裹形成闭气室，所述闭气室内设置有减震装置5，所述减震装置5通过与承托板14连接固定在中底内的u形空腔3中。

所述减震装置5包括8个六棱柱体构件6蜂窝状连接构成，所述六棱柱体构件6体内为圆柱体空腔7，圆柱体空腔7中充满液压油，且各相邻六棱柱体构件6内的圆柱体空腔7以环形导流管10连接相通，所述六棱柱体构件6外侧存在与六棱柱体构件6一体的支撑柱8，所述六棱柱体构件6外面覆裹一层隔离层9。

所述圆柱体空腔7中液压油采用hl32牌号抗磨防氧化液压油。

所述8个六棱柱体构件6由高弹性pu发泡材料一体式制造。

所述的承托板14内部设置承托板内部11，六棱柱体构件6上、下部与均与鞋底承托板内部11紧密结合。

所述六棱柱体构件6上、下部与鞋底承托板内部11相连处各设置一片钕铁硼强磁片12，所述的承托板14包括承托板外部13，承托板外部13与为中底2紧密连接，中底2下部与大底1直接连接，大底1与地面接触。

所述钕铁硼强磁片12为重量为10g的两块同极永磁体

所述减震气囊4包裹的闭气室内充满氦气。

所述承托板14与中底10连接部分材料为高强度的碳素纤维材料板。

所述承托板14与六棱柱体构件6连接部由高弹性pu材料制成，且与柱体构件一体制造。

所述的六棱柱体构件6外面覆裹一层pvc材料。

本发明的有益效果：

本发明可为运动员提供良好的回馈力和反弹力，提高运动表现。

应用永磁体之间的磁场斥力作为弹性介质提供减震，这可代替或者辅助当前常用的运动鞋气垫式减振。另外，依据中医磁疗原理，钕铁硼磁铁12稳定均匀的磁场还可以促进人体血液循环，缓解肌肉酸痛，具有一定的医疗保健作用。

承托板外部13与中底2连接处由高强度的碳素纤维材料板制成，以加强鞋后跟，降低脚部受伤的概率。

六棱柱体构件6外面覆裹一层pvc材料以防止液压油泄漏。

附图说明

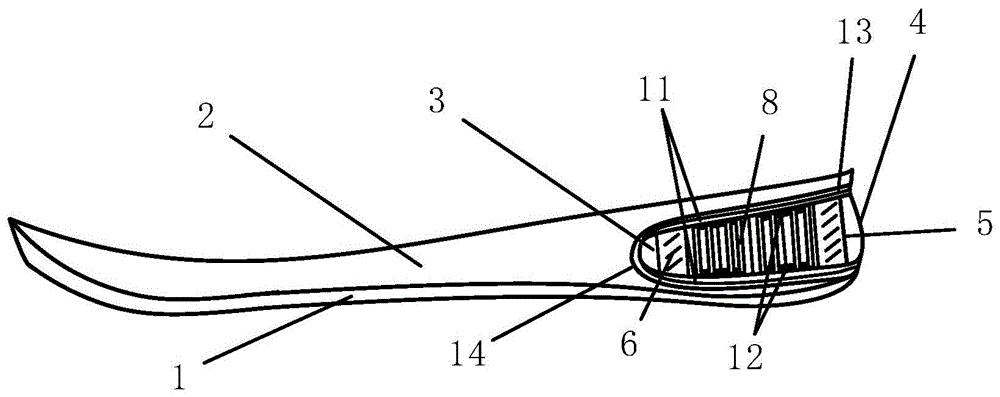

图1为本发明一实施例的磁力液压减震鞋底左视图。

图2为本发明六棱柱体构件透视图。

图3为本发明一实施例的磁力液压减震鞋底剖面图。

附图标记：1—大底；2—中底；3—u形空腔；4—透明减震气囊；5—减震装置；6—六棱柱体构件；7—圆柱体空腔；8—支撑柱；9—隔离层；10—环形导流管；11—承托板内部；12—钕铁硼强磁片；13—承托板外部；14—承托板。

具体是实施方式

下面结合附图对本发明作进一步详细说明。

参照图1至3所示，本实施例的一种运动鞋磁力液压减震系统，包括大底1和中底2，所述中底2对应于后脚掌鞋跟部开设有u形空腔3，所述u形空腔3由减震气囊4包裹形成闭气室，所述闭气室内设置有减震装置5，减震装置5由8个六棱柱体构件6蜂窝状连接构成，因蜂巢的六角形结构是最致密的结构，各方受力大小均等，且容易将受力分散这种蜂巢结构在固定容积下，可有最小表面积、最高密合度，且所需材料最少。作为减震构件使用，各方向受力大小基本均等，且用材少、重量轻、成本低，并可保证足够的抗冲击性、缓冲性。且所述六棱柱体构件6由高弹性pu发泡材料一体式制造，这种微孔pu弹性体具有质轻、耐磨、耐折、耐油、耐化学品等特点，且脚感柔软，穿着舒适，保暖，富有弹性，防滑。由于人的脚部多有外翻现象，所以外侧脚掌一般受力较大，六棱柱体构件6外侧突出支撑柱8可承担这部分力，为穿着者提供强劲弹力及全面保护。在每个六棱柱体构件6上、下部各安放一片重约10g的钕铁硼强磁片12，应用永磁体之间的磁场斥力作为弹性介质提供减震，这可代替或者辅助当前常用的运动鞋气垫式减振。另外，依据中医磁疗原理，钕铁硼磁铁12稳定均匀的磁场还可以促进人体血液循环，缓解肌肉酸痛，具有一定的医疗保健作用。在六棱柱体构件6内圆柱体空腔7(曲面的抗弯折性较好，可防止液体压力过大压破外壁)中充人hl32牌号液压油，应用液压减震原理将人跳起落地时的巨大冲击力转移至减震装置外壁导致形变，从而延长受力时间，可以将下落的巨大冲击力转移至六棱柱体构件6外壁导致外壁形变，并将冲击力转化为向上的回馈力。六棱柱体构件6外面覆裹一层pvc材料以防止液压油泄漏，且8个六棱柱体构件6中间圆柱体空腔7以环形导流管12相互连通，使8个六棱柱体构件6内部连为一体，油液可以根据运动时的受力流动到需要的位置，进而提供地面适应性以及减震功能。承托板14由内外两部分组成，承托板内部11与六棱柱体构件6连接部分由高弹性pu材料制成并与六棱柱体构件6柱体构件一体制造，与六棱柱体构件6紧密配合，可吸收、重组后跟的压力，使收集到的能量集中储存并向上释放。承托板外部13与中底2连接处由高强度的碳素纤维材料板制成，以加强鞋后跟，降低脚部受伤的概率。

技术特征：

1.一种带有磁力液压减震系统的鞋底，其特征在于，包括大底(1)和中底(2)，大底(1)位于中底(2)下方，所述中底(2)对应于后脚掌鞋跟部开设有u形空腔(3)，u形空腔(3)由透明减震气囊(4)包裹形成闭气室，所述闭气室内设置有减震装置(5)，所述减震装置(5)通过与承托板(14)连接固定在中底内的u形空腔(3)中。

2.根据权利要求1所述的一种带有磁力液压减震系统的鞋底，其特征在于，所述减震装置(5)包括8个六棱柱体构件(6)蜂窝状连接构成，所述六棱柱体构件(6)体内为圆柱体空腔(7)，圆柱体空腔(7)中充满液压油，且各相邻六棱柱体构件(6)内的圆柱体空腔(7)以环形导流管(10)连接相通，所述六棱柱体构件(6)外侧存在与六棱柱体构件(6)一体的支撑柱(8)，所述六棱柱体构件(6)外面覆裹一层隔离层(9)。

3.根据权利要求2所述的一种带有磁力液压减震系统的鞋底，其特征在于，所述圆柱体空腔(7)中液压油采用hl32牌号抗磨防氧化液压油。

4.根据权利要求2所述的一种带有磁力液压减震系统的鞋底，其特征在于，所述8个六棱柱体构件(6)由高弹性pu发泡材料一体式制造。

5.根据权利要求2所述的一种带有磁力液压减震系统的鞋底，其特征在于，所述的承托板(14)内部设置承托板内部(11)，六棱柱体构件(6)上、下部与均与鞋底承托板内部(11)紧密结合。

6.根据权利要求2所述的一种带有磁力液压减震系统的鞋底，其特征在于，所述六棱柱体构件(6)上、下部与鞋底承托板内部(11)相连处各设置一片钕铁硼强磁片(12)，所述的承托板(14)包括承托板外部(13)，承托板外部(13)与为中底(2)紧密连接，中底(2)下部与大底(1)直接连接，大底(1)与地面接触。

7.根据权利要求6所述的一种带有磁力液压减震系统的鞋底，其特征在于，所述钕铁硼强磁片(12)为重量为10g的两块同极永磁体。

8.根据权利要求1所述的一种带有磁力液压减震系统的鞋底，其特征在于，所述减震气囊(4)包裹的闭气室内充满氦气。

9.根据权利要求1所述的一种带有磁力液压减震系统的鞋底，其特征在于，所述承托板(14)与中底(2)连接部分材料为高强度的碳素纤维材料板。

技术总结
一种带有磁力液压减震系统的鞋底，包括大底和中底，大底位于中底下方，所述中底对应于后脚掌鞋跟部开设有U形空腔，U形空腔由透明减震气囊包裹形成闭气室，闭气室内设置有减震装置，所述减震装置通过与承托板连接固定在中底内的U形空腔中。本发明可为运动员提供良好的回馈力和反弹力，提高运动表现。

技术研发人员：万蓬勃;马丁
受保护的技术使用者：陕西科技大学
技术研发日：2020.01.19
技术公布日：2020.06.02
