一种输液器的制作方法

本发明属于医疗辅助器械设备技术领域，尤其是涉及一种输液器。

背景技术：

静脉输液治疗是一种高度专业技术，其治疗层面涵盖肠道外输液、营养支持、用药与输液的治疗，回顾其历史，始于17世纪，但巨大进步主要发生于20世纪，其在大气压力作用下，瓶内液体顺着较细的输液软管流入滴斗，当滴斗水柱压力大于静脉压时，瓶内的液体顺着软管流入静脉。药液通常包装在玻璃或塑料的输液瓶或袋中，使用时通过输液器调整滴速，持续而稳定地进入静脉，以补充体液、电解质或提供营养物质。

目前，我国一般使用一次性输液器，其结构简单，使用、携带方便。但是，这种一次性输液器的调速阀虽然简单，但是，在操作起来，难以精确调节，而且，滴管上的进气管不能实现稳压，在抢救等场合时，不能实现快速或者根据需要速度进行输液的要求，此外，在输液过程中，一般采用暖水袋对输液进行温控调节，这种方法难以保证进入输液的温度可靠性，容易造成患者不适。

技术实现要素：

本发明针对现有的技术问题，提供一种输液器，利用阀芯上的流通孔的通断来方便的调节药液的流通速度，通过稳压阀，可以实现在抢救时根据需要对药液滴下的速率，可以实现快速的输液，此外，本发明对输液瓶或者输液袋方便的进行固定，十分方便，大大提高了使用的方便性，通过设置温度调节器，采用水浴的方式，能够很好的对药液的温度进行调节，提高了输液器输液的舒适性。

为实现上述目的，本发明提供如下技术方案：一种输液器，其特征在于，其包括输液管、下底座、支撑架、上支架、固定螺杆、调节按钮、插头、进气管、滴管、温度调节器、调速阀、针头座和针头，其中，所述输液管的顶端设置有所述插头，所述输液管上靠近所述插头的位置设置有下底座，所述下底座上设置有所述支撑架，所述支撑架上设置有所述上支架，所述上支架为圆环形，且所述上支架上沿着径向设置有三个所述固定螺杆，所述固定螺杆的外端设置有调节按钮，输液袋或者输液瓶挂设在所述上支架上，所述输液管上设置有滴管，所述滴管上设置有进气管，所述滴管的下端的输液管上设置有温度调节器，所述温度调节器下方是输液管上设置有调速阀，所述输液管的末端设置有所述针头座，所述针头座上设置有所述针头。

进一步，作为优选，所述调速阀包括阀芯、中间弧挡片、轴、调节钮一、内外弧挡片、内弧挡片、外弧挡片、调节钮二和流通孔，其中，所述阀芯为圆盘形薄片，所述阀芯的半圆区域内沿着圆周方向阵列设置有药液的流通孔，所述阀芯的另一半圆区域内不设药液的流通孔，所述阀芯的一侧设置有中间弧挡片，中间弧挡片用于挡住阀芯的径向方向上中间位置的流通孔，所述阀芯的另一侧设置有内外弧挡片，所述内外弧挡片包括同轴设置的且相互连接的内弧挡片和外弧挡片，所述内弧挡片用于挡住阀芯的径向方向上最内侧位置的流通孔，所述外弧挡片用于挡住阀芯的径向方向上最外侧位置的流通孔，所述阀芯的两端均设置有轴，所述中间弧挡片和内外弧挡片均安装在轴上，且可沿着所述轴转动，中间弧挡片上设置有所述调节钮一，所述内外弧挡片上设置有所述调节钮二。

进一步，作为优选，还包括稳压阀，所述滴管上的进气管上连接所述稳压阀，所述稳压阀上连接气泵，所述稳压阀包括稳压阀体、移动块、导向杆、进气孔、出气孔、堵塞头、密封圈和弹簧，其中，所述稳压阀体的下端设置有进气孔，所述稳压阀体的上端设置有出气孔，所述出气孔的内端口与所述出气孔的轴线垂直设置，所述出气孔的内端口的位置设置有可移动的移动块，所述移动块上连接有导向杆，所述移动块上对应所述出气孔的内端口的位置设置有堵住出气孔内端口的堵塞头，所述移动块上连接设置有导向杆，所述导向杆可移动的伸出所述稳压阀体的侧面设置，且所述稳压阀体与所述导向杆之间设置有密封圈，所述稳压阀体上设置有松紧块，所述松紧块与移动块之间设置有弹簧，通过气压对移动块的压力来克服弹簧力，实现出气孔的稳压。

进一步，作为优选，所述松紧块上设置有外螺纹，所述松紧块与所述稳压阀体螺纹调节，所述松紧块的外端设置有调节把手。

进一步，作为优选，所述堵塞头为椭圆形弹性硅胶圈。

进一步，作为优选，所述温度调节器为水浴温度加热调节器，且调节温度范围为30-38摄氏度

与现有技术相比，本发明的有益效果是：

本发明利用阀芯上的流通孔的通断来方便的调节药液的流通速度，通过稳压阀，可以实现在抢救时根据需要对药液滴下的速率，可以实现快速的输液，此外，本发明对输液瓶或者输液袋方便的进行固定，十分方便，大大提高了使用的方便性，通过设置温度调节器，采用水浴的方式，能够很好的对药液的温度进行调节，提高了输液器输液的舒适性。

附图说明

图1为本发明的一种输液器的结构示意图；

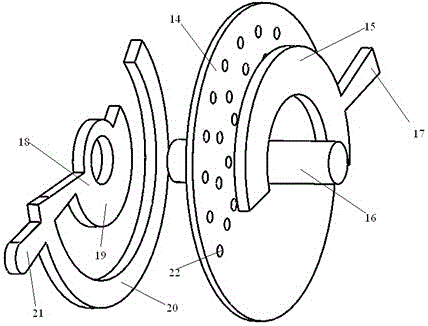

图2为本发明的一种输液器的调速阀的结构示意图；

图3为本发明的一种输液器的稳压阀的结构示意图；

其中，1、输液管，2、下底座，3、支撑架，4、上支架，5、固定螺杆，6、调节按钮，7、插头，8、进气管，9、滴管，10、温度调节器，11、调速阀，12、针头座，13、针头，14、阀芯，15、中间弧挡片，16、轴，17、调节钮一，18、内外弧挡片，19、内弧挡片、20、外弧挡片，21、调节钮二，22、流通孔，23、稳压阀体，24、移动块，25、导向杆，26、进气孔，27、出气孔，28、堵塞头，29、密封圈，30、弹簧，31、松紧块，32、调节把手。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种输液器，其特征在于，其特征在于，其包括输液管1、下底座2、支撑架3、上支架4、固定螺杆5、调节按钮6、插头7、进气管8、滴管9、温度调节器10、调速阀11、针头座12和针头13，其中，所述输液管1的顶端设置有所述插头7，所述输液管1上靠近所述插头的位置设置有下底座2，所述下底座2上设置有所述支撑架3，所述支撑架3上设置有所述上支架4，所述上支架4为圆环形，且所述上支架4上沿着径向设置有三个所述固定螺杆5，所述固定螺杆5的外端设置有调节按钮6，输液袋或者输液瓶挂设在所述上支架4上，所述输液管1上设置有滴管9，所述滴管9上设置有进气管8，所述滴管9的下端的输液管1上设置有温度调节器10，所述温度调节器10下方是输液管上设置有调速阀11，所述输液管2的末端设置有所述针头座12，所述针头座12上设置有所述针头13。

在本实施例中，所述调速阀包括阀芯14、中间弧挡片15、轴16、调节钮一17、内外弧挡片18、内弧挡片19、外弧挡片20、调节钮二21和流通孔22，其中，所述阀芯14为圆盘形薄片，所述阀芯14的半圆区域内沿着圆周方向阵列设置有药液的流通孔22，所述阀芯14的另一半圆区域内不设药液的流通孔，所述阀芯的一侧设置有中间弧挡片15，中间弧挡片15用于挡住阀芯的径向方向上中间位置的流通孔，所述阀芯14的另一侧设置有内外弧挡片18，所述内外弧挡片18包括同轴设置的且相互连接的内弧挡片19和外弧挡片20，所述内弧挡片19用于挡住阀芯的径向方向上最内侧位置的流通孔，所述外弧挡片20用于挡住阀芯的径向方向上最外侧位置的流通孔，所述阀芯的两端均设置有轴，所述中间弧挡片和内外弧挡片均安装在轴16上，且可沿着所述轴转动，中间弧挡片上设置有所述调节钮一17，所述内外弧挡片上设置有所述调节钮二21。

本发明还包括稳压阀，所述滴管9上的进气管8上连接所述稳压阀，所述稳压阀上连接气泵，所述稳压阀包括稳压阀体23、移动块24、导向杆25、进气孔26、出气孔27、堵塞头28、密封圈29和弹簧30，其中，所述稳压阀体23的下端设置有进气孔26，所述稳压阀体的上端设置有出气孔27，所述出气孔的内端口与所述出气孔的轴线垂直设置，所述出气孔的内端口的位置设置有可移动的移动块24，所述移动块24上连接有导向杆25，所述移动块上对应所述出气孔的内端口的位置设置有堵住出气孔内端口的堵塞头28，所述导向杆可移动的伸出所述稳压阀体的侧面设置，且所述稳压阀体与所述导向杆之间设置有密封圈29，所述稳压阀体上设置有松紧块31，所述松紧块31与移动块24之间设置有弹簧30，通过气压对移动块的压力来克服弹簧力，实现出气孔的稳压。

其中，所述松紧块上设置有外螺纹，所述松紧块与所述稳压阀体螺纹调节，所述松紧块31的外端设置有调节把手32。所述堵塞头为椭圆形弹性硅胶圈。所述温度调节器为水浴温度加热调节器，且调节温度范围为30-38摄氏度

本发明利用阀芯上的流通孔的通断来方便的调节药液的流通速度，通过稳压阀，可以实现在抢救时根据需要对药液滴下的速率，可以实现快速的输液，此外，本发明对输液瓶或者输液袋方便的进行固定，十分方便，大大提高了使用的方便性，通过设置温度调节器，采用水浴的方式，能够很好的对药液的温度进行调节，提高了输液器输液的舒适性。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
