一种基于红外医学影像的乳腺健康自动分析系统的制作方法

本发明涉及乳腺健康监测技术领域，具体为一种基于红外医学影像的乳腺健康自动分析系统。

背景技术：

乳腺影像采集系统在诊断时尤为重要，其信息采集的原理是，采集多个不同波长的近红外光谱穿透乳腺组织后的影像信息，以便采集乳腺组织内的血管分布、血及氧的含量参数影像，通过综合分析以诊断各种乳腺病，设备配置多个高敏近红外摄像机，在每个摄像机前面加不同的滤光片，由不同的摄像机采集各波长的影像信息，既造成了临床应用的繁琐，增加了设备成本，又使得设备变得庞大笨重，而且多个摄像机不可能在同一位置，角度有偏差，这样获取的数据存在较大误差，使用时不便较多。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种基于红外医学影像的乳腺健康自动分析系统，可以方便的进行全方位的检测，同时大大减少了红外摄像头的数量，减小了检测的误差，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种基于红外医学影像的乳腺健康自动分析系统，包括支架板，所述支架板的前侧面设有控制盒，所述支架板的上表面左端竖直方向设有第一导向杆，所述第一导向杆的上端部设有止位块，所述第一导向杆的中部滑动连接有第一滑座，所述第一滑座的右侧面水平方向设有第二导向杆，所述第二导向杆的中部滑动连接有滑动块，所述滑动块的后侧面设有近红外摄像头，所述支架板的上表面右端安装槽内设有轴承座，所述轴承座内设有第一丝杠，所述支架板的上表面下侧设有输出轴与第一丝杠下端部相连的第一步进电机，所述第一丝杠的中部螺纹连接有第二滑座，所述第二滑座的右侧面固定有第二步进电机。

作为本发明的一种优选技术方案，所述控制盒包括内部的控制器，所述控制盒的前侧面上端设有显示屏，所述控制盒的前侧面下端设有操作面板。

作为本发明的一种优选技术方案，所述第二步进电机的输出轴通过联轴器与第二丝杠的右端部相连，所述第二丝杠的中部与滑动块螺纹连接。

作为本发明的一种优选技术方案，所述控制器的输出端与红外图像映射模块的输入端相连，所述红外图像映射模块的输出端与红外图像分析模块的输入端相连，所述红外图像分析模块的输出端与显示屏的输入端相连。

作为本发明的一种优选技术方案，所述控制器的输入端分别与外部电源、操作面板和近红外摄像头的输出端相连，所述控制器的输出端与电机控制器的输入端相连，所述电机控制器的输出端分别与第一步进电机和第二步进电机的输入端相连。

与现有技术相比，本发明的有益效果是：本基于红外医学影像的乳腺健康自动分析系统通过第一步进电机带动第一滑座和第二滑座沿第一导向杆方向运动，通过第二步进电机带动滑动块沿第二导向杆方向运动，电机控制器驱动第一步进电机和第二步进电机运动，使得近红外摄像头对检测部位进行全方位的检测，误差小，检测迅速，红外图像经过红外图像分析模块的处理后输送到显示屏，效率高，数据准确。

附图说明

图1为本发明结构示意图；

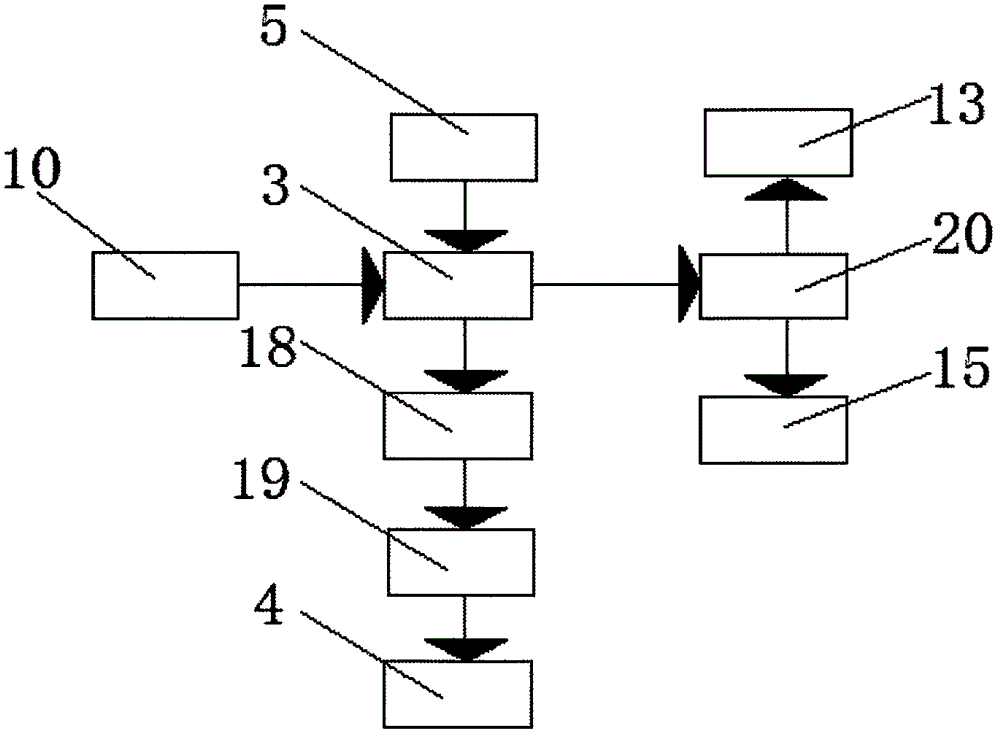

图2为本发明原理示意图。

图中：1支架板、2控制盒、3控制器、4显示屏、5操作面板、6第一导向杆、7第一滑座、8第二导向杆、9滑动块、10近红外摄像头、11轴承座、12第一丝杠、13第一步进电机、14第二滑座、15第二步进电机、16第二丝杠、17止位块、18红外图像映射模块、19红外图像分析模块、20电机控制器。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种基于红外医学影像的乳腺健康自动分析系统，包括支架板1，支架板1的前侧面设有控制盒2，控制盒2包括内部的控制器3，控制盒2的前侧面上端设有显示屏4，控制盒2的前侧面下端设有操作面板5，控制器3的输出端与红外图像映射模块18的输入端相连，红外图像映射模块18的输出端与红外图像分析模块19的输入端相连，红外图像分析模块19的输出端与显示屏4的输入端相连，红外图像经过红外图像分析模块19的处理后输送到显示屏4，效率高，数据准确，支架板1的上表面左端竖直方向设有第一导向杆6，第一导向杆6的上端部设有止位块17，第一导向杆6的中部滑动连接有第一滑座7，第一滑座7的右侧面水平方向设有第二导向杆8，第二导向杆8的中部滑动连接有滑动块9，滑动块9的后侧面设有近红外摄像头10，支架板1的上表面右端安装槽内设有轴承座11，轴承座11内设有第一丝杠12，支架板1的上表面下侧设有输出轴与第一丝杠12下端部相连的第一步进电机13，第一丝杠12的中部螺纹连接有第二滑座14，第二滑座14的右侧面固定有第二步进电机15，第二步进电机15的输出轴通过联轴器与第二丝杠16的右端部相连，第二丝杠16的中部与滑动块9螺纹连接，通过第一步进电机13带动第一滑座7和第二滑座14沿第一导向杆6方向运动，通过第二步进电机15带动滑动块9沿第二导向杆8方向运动，电机控制器20驱动第一步进电机13和第二步进电机15运动，控制器3的输入端分别与外部电源、操作面板5和近红外摄像头10的输出端相连，控制器3的输出端与电机控制器20的输入端相连，电机控制器20的输出端分别与第一步进电机13和第二步进电机15的输入端相连。

在使用时：第一步进电机13带动第一滑座7和第二滑座14沿第一导向杆6进行纵向的移动，第二步进电机15带动第二丝杠16转动，使得滑动块9沿第二导向杆8进行横向的移动，对检测部位进行全方位的覆盖式检测。

本发明通过第一步进电机13和第二步进电机15协调工作，带动近红外摄像头10进行覆盖式的移动，可以方便的进行全方位的检测，同时大大减少了红外摄像头的数量，减小了检测的误差。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
