热立塑塑形仪手柄的制作方法

本发明涉及热立塑设备与设施，具体涉及一种热立塑塑形仪手柄。

背景技术：
：

随着人的衰老，皮肤胶原蛋白流失，皮肤越来越松弛，皮下脂肪也会松弛下垂，并且分布不均。传统方法开刀切除松弛下垂的皮肤或者抽吸松弛下垂和多余的脂肪，容易引起疼痛、出血、淤青、疤痕、局部凹凸不平的并发症或严重后遗症。而通过热敷、理疗或涂抹护肤品的方法又没有多少效果，随之而来的出现一种塑形仪，但是传统的塑形仪只能做单一的方向直线运动，在一条直线走完之后通过手动进行移动到另一条直线上，在移动的过程中通常不能掌控好间距，使塑形的效果下降，未来解决上述技术问题，特提出一种新的技术方案。

技术实现要素：
：

本发明的目的是为了克服上述现有技术存在的不足之处，而提供一种热立塑塑形仪手柄。

本发明采用的技术方案为：一种热立塑塑形仪手柄，包括上壳体、手柄、底座及过线圈，手柄顶部与上壳体通过卡扣连接，手柄底部与底座连接，底座内部设有过线圈，上壳体底部与支撑座顶部连接，支撑座底部与固定管连接，固定管内部设有螺杆且螺杆一端与固定管通过轴承连接，螺杆另一端与直线电机输出轴连接，螺杆上设有移动块且两者之间通过螺纹连接，移动块与连接杆一端连接，连接杆另一端与球槽连接，球槽内部设有转动球，转动球与插入杆连接，所述的直线电机固定于直线电机固定架上，直线电机固定架上设有外齿，外齿与齿轮相啮合，齿轮与旋转电机输出轴连接，旋转电机与固定座连接且固定座套在直线电机固定架上，固定座底部与上壳体连接。

所述的上壳体内部设有水路连接管，水路连接管的数量为两个，其中一个水路连接管与水泵通过管线连接，水泵与喷雾口通过管线连接，水泵与水箱通过管线连接，另一个水路连接管直接与水箱通过管线连接。

所述的固定座底部与电路板通过螺钉连接，电路板上设有光电传感器A及光电传感器B，光电传感器A与光电传感器B均与控制器通过导线连接。

所述的移动块与触杆A连接，触杆A与光电传感器A位于同一条水平线上；所述的直线电机固定架与触杆B连接，触杆B与光电传感器B位于同一条直线上。

所述的手柄包括柄体A及柄体B，柄体A与柄体B通过按扣连接。

所述的底座包括支板、中间板及底板，所述的支板与底板连接且两者之间设有中间板，支板与中间板之间设有过线圈。

所述的水泵与控制器通过导线连接，控制器与直线电机通过导线连接，控制器与旋转电机通过导线连接，控制器与超声波发生器通过导线连接，控制器与控制键通过导线连接，控制器与电源通过导线连接。

本发明的有益效果是：此装置在使用时与热立塑塑形仪探头进行配合使用，通过端子将塑形仪探头内部的超声波发生器与此装置的控制器连接，将插入杆插入到塑形仪探头上的插入口内部，通过直线电机通过插入杆进行直线行走，插入杆带动超声波发生器进行直线行走，通过旋转电机使插入杆在直线行走完毕后进行旋转一定角度，再次通过直线电机使插入杆进行直线行走，重复上述动作，直到触杆B触发光电传感器B时，此重复截止，此装置可以有效的避免手动移动位移不均匀，给使用者带来的不便，使超声波发生器能够准确的作用在皮下的脂肪位置，使减脂的效果更好。

附图说明：

图1是本发明结构示意图。

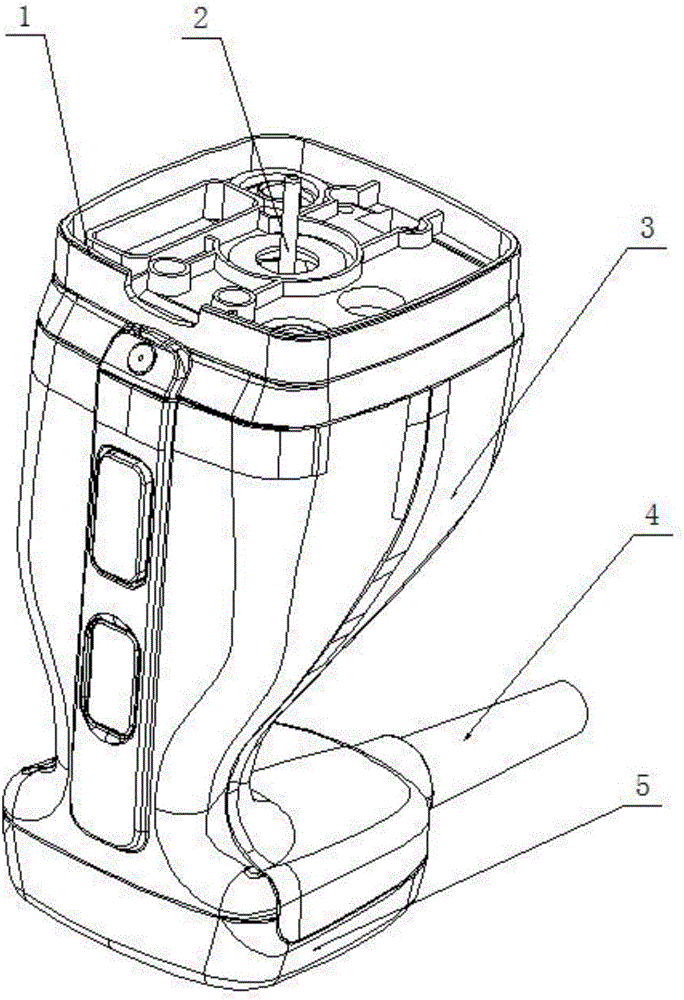

图2是本发明立体图视图。

图3是本发明爆炸图。

图4是本发明局部放大图。

图5是本发明直线电机结构示意图。

具体实施方式：

附图仅用于示例性说明，不能理解为对本专利的限制；为了更好说明本实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；对于本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。

参照各图，一种热立塑塑形仪手柄，包括上壳体1、手柄3、底座5及过线圈4，手柄3顶部与上壳体1通过卡扣连接，手柄3底部与底座5连接，底座5内部设有过线圈4，上壳体1底部与支撑座19顶部连接，支撑座19底部与固定管8连接，固定管8内部设有螺杆10且螺杆10一端与固定管8通过轴承连接，螺杆10另一端与直线电机14输出轴连接，螺杆10上设有移动块13且两者之间通过螺纹连接，移动块13与连接杆一端连接，连接杆另一端与球槽12连接，球槽12内部设有转动球11，转动球11与插入杆2连接，所述的直线电机14固定于直线电机固定架15上，直线电机固定架15上设有外齿16，外齿16与齿轮17相啮合，齿轮17与旋转电机18输出轴连接，旋转电机18与固定座7连接且固定座7套在直线电机固定架15上，固定座7底部与上壳体1连接。

所述的上壳体1内部设有水路连接管9，水路连接管9的数量为两个，其中一个水路连接管9与水泵通过管线连接，水泵与喷雾口通过管线连接，水泵与水箱通过管线连接，另一个水路连接管9直接与水箱通过管线连接。

所述的固定座7底部与电路板21通过螺钉连接，电路板21上设有光电传感器A22及光电传感器B24，光电传感器A22与光电传感器B24均与控制器通过导线连接。

所述的移动块13与触杆A23连接，触杆A23与光电传感器A22位于同一条水平线上；所述的直线电机固定架15与触杆B25连接，触杆B25与光电传感器B24位于同一条直线上。

所述的手柄3包括柄体A301及柄体B302，柄体A301与柄体B302通过按扣连接。

所述的底座5包括支板501、中间板502及底板503，所述的支板501与底板503连接且两者之间设有中间板502，支板501与中间板502之间设有过线圈4。

所述的水泵与控制器通过导线连接，控制器与直线电机14通过导线连接，控制器与旋转电机18通过导线连接，控制器与超声波发生器通过导线连接，控制器与控制键通过导线连接，控制器与电源通过导线连接。

具体实施过程如下：此装置在使用时与热立塑塑形仪探头进行配合使用，通过端子将塑形仪探头内部的超声波发生器与此装置的控制器连接，将插入杆2插入到塑形仪探头上的插入口内部，通过按下控制键，控制键将信号传输给控制器，控制器控制直线电机14旋转，直线电机14带动螺杆10旋转，由于移动块13与螺杆10通过螺纹连接，故当螺杆10旋转时移动块13会跟随螺杆10的旋转方向进行移动，此时插入杆2也会跟随移动，超声波发生器也会随之一起运动，超声波发生器会做直线运动，当位于移动块13上的触杆A23触发光电传感器A22时，光电传感器A22将信号传输给控制器，控制器控制旋转电机18旋转，旋转电机18带动齿轮17，齿轮17带动外齿16，由于外齿16位于直线电机固定架15上，直线电机固定架15会跟随旋转电机18旋转，当旋转电机18旋转时直线电机16也会跟随其旋转，直线电机14会带动固定管8跟随一同旋转，同时移动块13同样会旋转成一定角度，移动块13与带动插入杆2进行旋转移动角度，此时再次通过直线电机14使插入杆2进行直线行走，重复上述动作，直到触杆B25触发光电传感器B24时，此重复截止，此装置可以有效的避免手动移动位移不均匀，给使用者带来的不便，使超声波发生器能够准确的作用在皮下的脂肪位置，使减脂的效果更好。

不仅如此，此装置还自带了水循环装置，通过水泵给予水管连接管予吸力，使水箱内部的水能够到达塑形仪探头内部的水管内部，再由于水压力的作用，将两个水管连接管直通水箱内部，此时完成一个独立的水循环，同时通过水泵，还可以提供喷雾口的水量。
