一种改进型ICU集线器的制作方法

本发明属于医疗器械技术领域，尤其涉及一种改进型ICU集线器。

背景技术：

目前，ICU的生命体征很弱，需要专门的医护人员进行24小时监护，重症监护病床的周围有大量的精密仪器和生命维持设备，根据病人的具体情况，需要在其身上布置各种管线，供为病人输液和维持生命体征所用。目前，布置在病人身上的各种管线排布较为混乱，给医护人员的操作造成种种障碍，而且散乱的管线也影响病房的整洁。

中国专利公开号为CN 105852983 A，发明创造的名称为一种ICU集线器，包括主体、集线位、卡扣、固定带、通孔所述的集线位位于主体外沿，为弧度不同的内凹，主体两侧设有固定卡扣，所述的卡扣上设有固定带，所述的主体中间设有通孔，所述的通孔上设有卡位，所述的卡位为向内的突起。

但是现有的ICU集线器还存在着固定性差，位置调节、固定不便，束紧效果差的问题。

因此，发明一种改进型ICU集线器显得非常必要。

技术实现要素：

为了解决上述技术问题，本发明提供一种改进型ICU集线器，以解决现有的ICU集线器还存在着固定性差，位置调节、固定不便，束紧效果差的问题。一种改进型ICU集线器，包括安装座，固定架，安装头，旋转环，支柱，集线卡盘，凹槽，连接件和侧固定件，所述的安装头设置在安装座的底部并在内部安装所述的旋转环；所述的固定架安装在旋转环上；所述的凹槽开设置在安装座的上部中心位置；所述的支柱安装在凹槽内并在顶端连接所述的集线卡盘；所述的侧固定件通过连接件固定在安装座的侧面；所述的集线卡盘包括盘体，卡线槽，标识区和束线装置，所述的卡线槽设置在盘体的四周；所述的标识区设置在盘体的上表面并与卡线槽相对应；所述的束线装置设置在盘体的上表面上。

所述的固定架具体采用伸缩支架；所述的固定架的底部还设置有圆台状支脚，有利于灵活调整安装座的高度且在放置于地面上时，稳定性更强。

所述的束线装置包括束线台，魔术公扣，松紧带和魔术母扣，所述的束线台固定在盘体的上表面并在外表面固定所述的魔术公扣；所述的松紧带一端固定在束线台上，另一端固定所述的魔术母扣。

所述的侧固定件可采用吸盘或磁铁的一种或组合，便于固定在监护室内部的墙面或金属仪器、台面上，使用更加灵活、方便。

所述的卡线槽设置有多个；所述的卡线槽采用U型凹槽；所述的卡线槽的大小采用相同口径或不同口径的一种或组合，可以卡固不同直径的多根管线，且固定效果强，使用更方便。

所述的凹槽内设置有内螺纹。

所述的支柱的下端设置有外螺纹。

与现有技术相比，本发明具有如下有益效果：由于本发明的一种改进型ICU集线器广泛应用于医疗器械技术领域。同时，本发明的有益效果为：

1.本发明固定架，圆台状支脚和侧固定件的设置，可以将安装座支撑在地面或吸附在墙面或设备上，使用更灵活、方便。

2.本发明束线台，魔术公扣，松紧带和魔术母扣的设置，有利于在卡线槽固定后进一步束紧管线，防止线路松散。

3.本发明支柱和凹槽的螺纹连接，有利于集线卡盘的拆卸，使用更方便。

附图说明

图1是本发明的结构示意图。

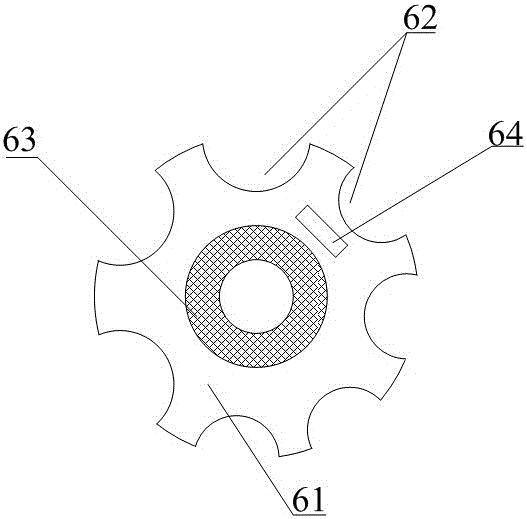

图2是本发明的集线卡盘结构示意图。

图3是本发明的束线装置结构示意图。

图中：

1-安装座，2-固定架，3-安装头，4-旋转环，5-支柱，6-集线卡盘，61-盘体，62-卡线槽，63-标识区，64-束线装置，641-束线台，642-魔术公扣，643-松紧带，644-魔术母扣，7-凹槽，8-连接件，9-侧固定件，10-圆台状支脚。

具体实施方式

以下结合附图对本发明做进一步描述：

实施例：

如附图1至附图3所示

本发明提供一种改进型ICU集线器，包括安装座1，固定架2，安装头3，旋转环4，支柱5，集线卡盘6，凹槽7，连接件8和侧固定件9，所述的安装头3设置在安装座1的底部并在内部安装所述的旋转环4；所述的固定架2安装在旋转环4上；所述的凹槽7开设置在安装座1的上部中心位置；所述的支柱5安装在凹槽7内并在顶端连接所述的集线卡盘6；所述的侧固定件9通过连接件8固定在安装座1的侧面；所述的集线卡盘6包括盘体61，卡线槽62，标识区63和束线装置64，所述的卡线槽62设置在盘体61的四周；所述的标识区63设置在盘体61的上表面并与卡线槽62相对应；所述的束线装置64设置在盘体61的上表面上。

所述的固定架2具体采用伸缩支架；所述的固定架2的底部还设置有圆台状支脚10，有利于灵活调整安装座1的高度且在放置于地面上时，稳定性更强。

所述的束线装置64包括束线台641，魔术公扣642，松紧带643和魔术母扣644，所述的束线台641固定在盘体61的上表面并在外表面固定所述的魔术公扣642；所述的松紧带643一端固定在束线台641上，另一端固定所述的魔术母扣644。

所述的侧固定件9可采用吸盘或磁铁的一种或组合，便于固定在监护室内部的墙面或金属仪器、台面上，使用更加灵活、方便。

所述的卡线槽62设置有多个；所述的卡线槽62采用U型凹槽7；所述的卡线槽62的大小采用相同口径或不同口径的一种或组合，可以卡固不同直径的多根管线，且固定效果强，使用更方便。

所述的凹槽7内设置有内螺纹。

所述的支柱5的下端设置有外螺纹。

工作原理

本发明在使用过程中，根据管线杂乱的位置以及周围的环境，选择将安装座1竖直放置在地面上或吸附在墙面、设备上，放置在地面上时，将固定架2通过旋转环4展开并调节固定架2的长度，利用圆台状支脚10与地面接触；吸附在墙面或设备侧表面上时，利用侧固定件9将安装座1进行固定。固定完成后，将支柱5螺纹旋转进凹槽7内，将线束卡固在盘体61上的卡线槽62内，并根据线束的功能在标识区63进行标注，完成后，再将松紧带643对聚集的线束进行缠绕，将魔术母扣644粘贴在魔术公扣642上。

利用本发明所述的技术方案，或本领域的技术人员在本发明技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本发明的保护范围。
