一种病床结构的制作方法与工艺

本实用新型属于适用于病人的起居设施技术领域，具体地说，本实用新型涉及一种病床结构。

背景技术：
病床是医院的基本医疗设施之一，其作为住院病人的主要生活设施，其使用的便利性影响着病人的心情及康复治疗。目前常见的病床对卧床病人的护理还存在一定的不便性。

技术实现要素：

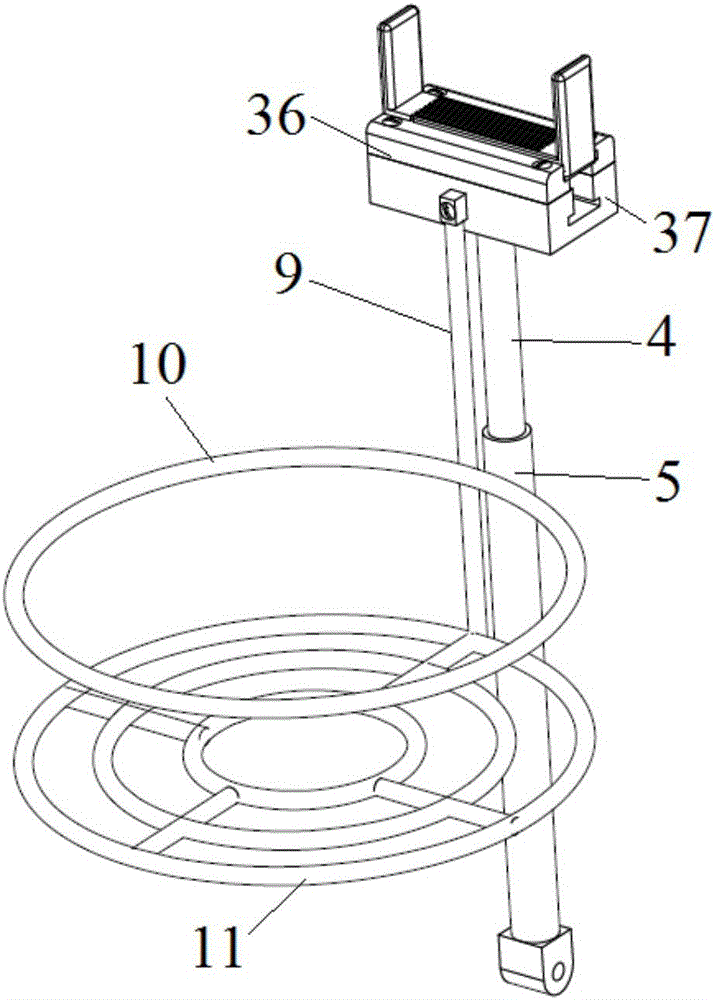

本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型提供一种病床结构，目的是方便卧床病人使用。为了实现上述目的，本实用新型采取的技术方案为：一种病床结构，包括床板和可移动的设置于床板上的洗护支持装置，所述洗护支持装置包括与所述床板滑动连接的第一滑块、设置于第一滑块上且长度可调节的第一支架、设置于第一支架上的定位机构和设置于定位机构上且用于放置洗护盆的放置架，定位机构具有长度可调节的定位槽。所述第一支架包括与所述第一滑块连接的第一下支杆和与第一下支杆连接的第一上支杆，所述定位机构设置于第一上支杆上。所述第一下支杆与所述第一滑块为转动连接，第一下支杆的旋转中心线与第一支架的长度方向相垂直。所述放置架包括与所述定位机构连接的挂杆和设置于挂杆上且为圆环形结构的托架，挂杆与所述第一支架相平行。所述定位机构包括上导向块、与所述第二支架连接的下导向块、可移动的设置于下导向块上的第一定位件和可移动的设置于上导向块上且与第一定位件为可相对移动的第二定位件。所述第一定位件具有第一挡板，所述第二定位件具有与第一挡板相对设置的第二挡板，第一挡板和第二挡板之间为所述定位槽。所述第一定位件具有相平行设置的第一上滑板和第一下滑板，所述第一挡板与所述第一上滑板垂直连接，所述第二定位件具有相平行设置的第二上滑板和第二下滑板，第二上滑板位于第一上滑板与所述第一下滑板之间，所述第二挡板与所述第二上滑板垂直连接。所述定位机构还包括与所述第一定位件和所述第二定位件连接且使第一定位件和第二定位件联动的联动机构。所述联动机构包括位于所述第二下滑板与所述第一下滑板之间的联动齿轮，第二下滑板和第一下滑板具有与联动齿轮啮合的齿。所述洗护支持装置还包括设置于所述挂杆上且位于所述托架下方的盘形加热管。本实用新型的病床结构，具有洗护支持装置，当病人(尤其是卧床病人)需要擦洗身体、更换衣服、洗头洗脸时，该洗护装置能够对病人的手脚、脖子等部位进行支撑，方便看护人员工作，减轻洗护负担；该洗护支持装置还能够调节高度、旋转角度、沿床移动，能够多维度适应病人的睡姿、身体状况等，同时还具有盘形加热管，用于洗护后加热干燥，防止病人因洗护受凉，使得病人的洗护过程，更加舒适。附图说明本说明书包括以下附图，所示内容分别是：图1是本实用新型病床的结构示意图；图2是洗护支持装置的结构示意图；图3是定位机构的局部结构示意图；图4是第一定位件的结构示意图；图5是第二定位件的结构示意图；图6是护理装置的结构示意图；图中标记为：1、床板；2、第一滑块；3、定位机构；31、第一上滑板；32、第一下滑板；33、第二上滑板；34、第二下滑板；35、联动齿轮；36、上导向块；37、下导向块；38、第一挡板；39、第二挡板；4、第一上支杆；5、第一下支杆；6、第二滑块；7、第二上支杆；8、第二下支杆；9、挂杆；10、托架；11、盘形加热管。具体实施方式下面对照附图，通过对实施例的描述，对本实用新型的具体实施方式作进一步详细的说明，目的是帮助本领域的技术人员对本实用新型的构思、技术方案有更完整、准确和深入的理解，并有助于其实施。如图1和图2所示，本实用新型提供了一种病床结构，包括床板1、设置于床板1上的多个床腿(图中未示出)和可移动的设置于床板1上的洗护支持装置，该洗护支持装置包括与床板1滑动连接的第一滑块2、设置于第一滑块2上且长度可调节的第一支架、设置于第一支架上的定位机构3和设置于定位机构3上且用于放置洗护盆的放置架，定位机构3具有长度可调节的定位槽。如图1和图2所示，床板1为矩形结构，床板1的侧部设有沿其长度方向延伸的滑轨，第一滑块2嵌入滑轨中，洗护支持装置能够沿着滑轨直线移动，进行位置调节。第一支架长度可调节，且可旋转，以调节定位机构3和放置架的位置。第一支架包括与第一滑块2连接的第一下支杆5和与第一下支杆5连接的第一上支杆4，第一下支杆5的下端通过销轴与第一滑块2转动连接，该销轴的轴线与床板1的宽度方向相平行，在该销轴上并设有与其为螺纹连接的锁紧螺母，通过拧紧锁紧螺母，可实现第一支架在第一滑块2上的固定。第一下支杆5为上端开口、内部中空的结构，第一上支杆4插入第一下支杆5中且为可沿长度方向直线移动，使第一支架可以伸缩，实现长度的调节。在第一支架长度调节合适后，需将第一上支杆4和第一下支杆5固定。固定方式可通过采用插销穿过第一上支杆4和第一下支杆5，相应在第一上支杆4和第一下支杆5上设置让插销穿过的锁止孔，而且在第一上支杆4和第一下支杆5上的锁止孔沿长度方向设置多个。固定方式还可通过在第一下支杆5的上端套设与其为螺纹连接的锁紧套，第一上支杆4从锁紧套中穿过，通过拧紧锁紧套，使锁紧套夹紧第一上支杆4，实现第一上支杆4和第一下支杆5的锁止固定。如图1和图2所示，定位机构3固定设置于第一上支杆4的端部。放置架包括与定位机构3连接的挂杆9和设置于挂杆9上且为圆环形结构的托架10，挂杆9与第一支架相平行，挂杆9的长度小于第一支架的长度。托架10用于放置圆形的洗护盆，托架10的轴线与挂杆9的长度方向相平行，挂杆9并位于托架10与第一支架之间。托架10位于定位机构3的下方，当卧床病人需擦洗腿脚、手臂或洗头时，可通过定位机构3托住腿部、手臂或颈部，使腿脚、手臂或头部悬置在洗护盆的上方，便于陪护人员进行清洗，能够减轻陪护人员的负担。如图1和图2所示，洗护支持装置还包括设置于挂杆9上且位于托架10下方的盘形加热管11，盘形加热管11通电可以发热，产生的热量可以传递至上方的洗护盆，对洗护盆中的擦洗水进行加热。另外，当将托架10作为放置其它物品如袜子、衣物或毛巾等的挂架使用时，盘形加热管11通电发热，可以对挂在托架10上的物品进行干燥。如图2和图3所示，定位机构3包括上导向块36、与第一支架连接的下导向块37、可移动的设置于下导向块37上的第一定位件和可移动的设置于上导向块36上且与第一定位件为可相对移动的第二定位件。上导向块36固定设置于下导向块37的顶部，下导向块37的底部与下方的第一上支杆4的端部固定连接。第一定位件和第二定位件的移动方向与床板1的宽度方向相平行，与第一支架的长度方向相垂直。第一定位件和第二定位件相配合并形成长度可调节的定位槽，当卧床病人需擦洗腿脚、手臂或洗头时，可将腿部、手臂或颈部放置于定位槽中，而且可以根据需放置的部位调节定位槽的长度。如图3至图5所示，第一定位件具有第一挡板38以及相平行设置的第一上滑板31和第一下滑板32，第二定位件具有与第一挡板38相对设置的第二挡板39以及相平行设置的第二上滑板33和第二下滑板34，第一挡板38和第二挡板39之间的空间形成长度可调节的定位槽。第一上滑板31和第一下滑板32与第一挡板38为垂直连接，且第一上滑板31和第一下滑板32朝向第一挡板38的同一侧延伸设置。第一下滑板32位于第一上滑板31的下方，第一下滑板32的端部与第一挡板38的下端固定连接，第一上滑板31的端部在第一挡板38的两端之间的位置处与第一挡板38固定连接，形成的第一定位件为F形结构。下导向块37中具有让第一下滑板32嵌入且为矩形的下滑槽，第一挡板38的上端延伸至上导向块36的顶面上方，第一上滑板31也处于上导向块36的顶面上。第二上滑板33和第二下滑板34与第二挡板39为垂直连接，且第二上滑板33和第二下滑板34朝向第二挡板39的同一侧延伸设置，第一上滑板31、第一下滑板32、第二上滑板33和第二下滑板34位于第一挡板38和第二挡板39之间。第二下滑板34位于第二上滑板33的下方，第二下滑板34的端部与第二挡板39的下端固定连接，第二上滑板33的端部在第二挡板39的两端之间的位置处与第二挡板39固定连接，形成的第二定位件为F形结构。第一挡板38的长度大于第二挡板39的长度，第一挡板38和第二挡板39的上端位置对齐，第二下滑板34并位于第一下滑板32的上方。上导向块36中具有让第二下滑板34嵌入且为矩形的上滑槽，上滑槽与下滑槽相平行，第二挡板39的上端延伸至上导向块36的顶面上方，第二上滑板33也处于上导向块36的顶面上。第一挡板38、第二挡板39、第一上滑板31和第二上滑板33包围并形成长度可调节的矩形定位槽。如图4和图5所示，第一上滑板31和第二上滑板33处于同一平面，第一上滑板31和第二上滑板33均具有多个插槽，该插槽为沿第一上滑板31和第二上滑板33的长度方向延伸设置的矩形槽，且插槽沿第一上滑板31和第二上滑板33的宽度方向并排设置多个，第一上滑板31上的插槽并与第二上滑板33上的插槽为错开布置的，使得第一上滑板31上的位于相邻两插槽之间的插齿能够插入第二上滑板33上的插槽中。通过插槽的设置，可以使第一上滑板31和第二上滑板33拼接形成位于第一挡板38和第二挡板39之间的矩形板，使定位机构3整体结构更加紧凑，节约空间。如图3所示，作为优选的，定位机构3还包括与第一定位件和第二定位件连接且使第一定位件和第二定位件联动的联动机构。该联动机构主要包括位于第二下滑板34与第一下滑板32之间的联动齿轮35，第二下滑板34的底部和第一下滑板32的顶部具有与联动齿轮35啮合的齿，与联动齿轮35啮合的齿分别在第二下滑板34的底部和第一下滑板32的顶部沿长度方向设置多个，形成齿条结构。联动齿轮35通过转轴可旋转的设置于下导向块37上，联动齿轮35位于下导向块37的内部。当拉动第一定位件时，第一定位件可以带动联动齿轮35旋转，联动齿轮35并带动第二定位件移动；相应的，当拉动第二定位件时，第二定位件可以带动联动齿轮35旋转，联动齿轮35并带动第一定位件移动，从而可以很方便的调节定位槽的长度，操作方便简单，省时省力。如图1和图6所示，本实用新型的病床结构还包括可移动的设置于床板1上的护理装置，护理装置与洗护支持装置分别设置于床板1的一侧。该护理装置包括与床板1滑动连接的第二滑块6、设置于第二滑块6上且长度可调节的第二支架和设置于第二支架上的定位机构，定位机构具有长度可调节的定位槽。床板1的一侧部设有用于安装洗护支持装置的滑轨，床板1的另一侧部设有用于安装护理装置的另一滑轨，第二滑块6嵌入该滑轨中，护理装置能够沿着滑轨直线移动，进行位置调节。第二支架的长度可调节，且可旋转，以调节定位机构的位置。第二支架包括与第二滑块6连接的第二下支杆8和与第二下支杆8连接的第二上支杆7，第二下支杆8的下端通过销轴与第二滑块6转动连接，该销轴的轴线与床板1的宽度方向相平行，在该销轴上并设有与其为螺纹连接的锁紧螺母，通过拧紧锁紧螺母，可实现第二支架在第二滑块6上的固定。第二下支杆8为上端开口、内部中空的结构，第二上支杆7插入第二下支杆8中且为可沿长度方向直线移动，使第二支架可以伸缩，实现长度的调节。在第二支架长度调节合适后，需将第二上支杆7和第二下支杆8固定。固定方式可通过采用插销穿过第二上支杆7和第二下支杆8，相应在第二上支杆7和第二下支杆8上设置让插销穿过的锁止孔，而且在第二上支杆7和第二下支杆8上的锁止孔沿长度方向设置多个。固定方式还可通过在第二下支杆8的上端套设与其为螺纹连接的锁紧套，第二上支杆7从锁紧套中穿过，通过拧紧锁紧套，使锁紧套夹紧第二上支杆7，实现第二上支杆7和第二下支杆8的锁止固定。护理装置是用于在病床一侧对卧床病人的腿脚、手臂等部位提供支撑，护理装置的定位机构则用于对需支撑的部位进行定位，护理装置可以在病床一侧前后摆动，调节定位机构的位置，使被支撑的部位处于较为舒适的姿态。如图1和图6所示，定位机构固定设置于第二上支杆7的端部。护理装置采用的定位机构的结构与洗护支持装置采用的定位机构3的结构相同，该定位机构3的结构如图3至图5所示，在此不再赘述。以上结合附图对本实用新型进行了示例性描述。显然，本实用新型具体实现并不受上述方式的限制。只要是采用了本实用新型的方法构思和技术方案进行的各种非实质性的改进；或未经改进，将本实用新型的上述构思和技术方案直接应用于其它场合的，均在本实用新型的保护范围之内。
