一种可拆扶手的制作方法与工艺

本实用新型涉及一种可拆扶手。

背景技术：
轮椅是康复的重要工具，它不仅是肢体伤残者和行动不便人士的代步工具，更重要的是使他们借助于轮椅进行身体锻炼和参与社会活动。普通轮椅一般由轮椅架、车轮、刹车装置、座靠、脚架组成，一般而言，轮椅架上都会安装有固定的扶手，通过扶手承托患者的手部，但是由于患者的身高存在差异，扶手并不能很好的承托身高较高患者的手部，但是常见的轮椅其扶手又是固定在其轮椅架中的，因此带给患者很大的麻烦。

技术实现要素：

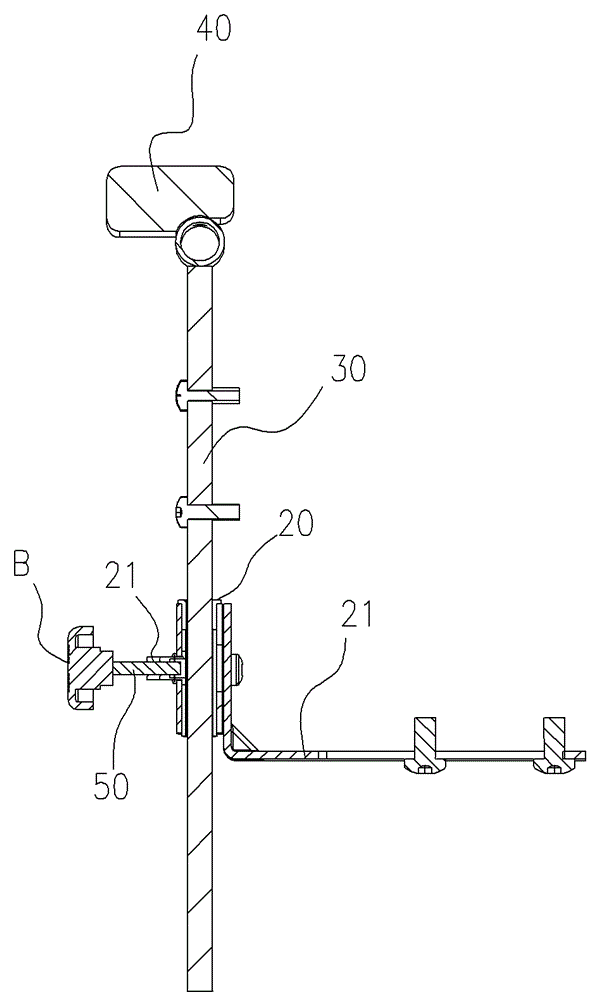

本实用新型的主要目的在于提供一种可拆扶手，其通过伸缩条在导向套可以移动并通过定位螺栓定位伸缩条，实现伸缩条的上升下降，从而实现扶手的升降，解决目前扶手不能升降的问题。本实用新型采用的技术方案为：一种可拆扶手，包括固定支架、固定在固定支架中的导向套、可上下移动插接在导向套中的伸缩条、固定在该伸缩条顶部的扶手板以及用于将该伸缩条定位在该导向套中的定位螺栓，其中，该导向套设置有供定位螺栓旋入的定位孔，该定位螺栓螺合在该定位孔中。该伸缩条上固定有护板，该定位螺栓端部设置有梅花旋钮。本实用新型的有益效果为：本实用新型在结构上包括固定支架、固定在固定支架中的导向套、可上下移动插接在导向套中的伸缩条、固定在该伸缩条顶部的扶手板以及用于将该伸缩条定位在该导向套中的定位螺栓，其中，该导向套设置有供定位螺栓旋入的定位孔，该定位螺栓螺合在该定位孔中。其通过伸缩条在导向套可以移动并通过定位螺栓定位伸缩条，实现伸缩条的上升下降，从而实现扶手的升降，解决目前扶手不能升降的问题。附图说明图1为本实用新型的立体示意图。图2为本实用新型的剖面结构示意图。图3为本实用新型加装护板后的示意图。具体实施方式如图1至图2所示为本实用新型的一种较佳的具体实施例子，一种可拆扶手，包括固定支架10、固定在固定支架10中的导向套20、可上下移动插接在导向套20中的伸缩条30、固定在该伸缩条30顶部的扶手板40以及用于将该伸缩条30定位在该导向套20中的定位螺栓50，其中，该导向套20设置有供定位螺栓50旋入的定位孔21，该定位螺栓50螺合在该定位孔21中，通过定位螺栓50的推进压制伸缩条30，促使伸缩条30被定位在导向套20中，实现调整扶手高度的效果。进一步，如图3所示，该伸缩条30上固定有护板A，该定位螺栓50端部设置有梅花旋钮B。本实用新型要实现的是，通过伸缩条在导向套可以移动并通过定位螺栓定位伸缩条，实现伸缩条的上升下降，从而实现扶手的升降。本实用新型的实施例以及附图只是为了展示本实用新型的设计构思，本实用新型的保护范围不应当局限于这一实施例。通过上面的叙述可以看出本实用新型的设计目的是可以有效实施的。实施例的部分展示了本实用新型的目的以及实施功能和结构主题，并且包括其他的等同替换。因此，本实用新型的权利构成包括其他的等效实施，具体权利范围参考权利要求。
