防褥疮垫的制作方法

本实用新型涉及医疗器械领域，特别是一种防褥疮垫。

背景技术：

褥疮长期卧床不起者最常易犯的皮肤病，褥疮形成原因也是多方面的，主要分四个方面：

1、长期卧床的病人由于卧床时间长，在床上不能随意翻身，骶骨、坐骨结节、股骨大转子等等部位皮肤经常受到身体的挤压，这样，皮肤的血液循环变得很差；

2、神经损伤的病人，植物性神经功能发生障碍，影响神经对皮肤的营养功能，使病人容易发生皮肤损伤、坏死和溃疡；

3、皮肤不能经常透气呼吸，也是形成的原因之一；

4、卫生条件比较差。长期卧床的病人行动困难不易保证个人卫生，比如不经常洗澡，换衣服等，这就很易生成褥疮，生成后难以治疗。

在以上四个条件下生成褥疮，生成后如果不能改变这四个条件，褥疮就会继续续发恶化，更难以治愈。因为溃疡面的血液循环很差，造成伤口本身代谢困难，所以不容易愈合，形成长期不愈合创面。

现有的褥疮垫，在制作材料上，一般采用空气垫、水垫、海绵垫、气圈、棉垫等结构，其中由以空气垫、水垫、海绵垫最为常见，

气圈和空气垫原理上近似，只是在结构上有些许不同；空气垫中，性能最好的为带有自动程控装置以及若干气袋的空气垫，通过通气和放气，控制空气垫内不同气袋的膨胀和收缩产生波浪,随着波浪的起伏，人体的受压迫部位每隔一定时间变换一次，相当于给病人翻身，高频率的翻动起到周身按摩，促进血液循环、松弛肌肉的作用。同时波浪产生了间隙，使空气自然流通，让皮肤24 小时呼吸新鲜空气。这样不仅安全，有效地预防了褥疮的发生，而且充分解放人力，完全替代了人工翻身。该类型空气垫效果较好，但是存在以下问题，构造复杂易损坏，需要实时功能，耗能较大；整体费用也较高。

普通空气垫，气圈，水垫在结构上近似，都是在囊体内充入一定介质，使囊体鼓起，唯一差别在于普通空气垫，气圈内的介质为空气，水垫内的介质为水，该类型褥疮垫成本低廉，但是该类型空气垫存在透气性差，舒适度低，空气垫，气圈还存在散热效果差的缺点。

海绵垫、棉垫与普通空气垫，气圈，水垫结构近似，介质不同，舒适度有所提高，但是依然存在透气性差、散热效果差的缺点。

除了带有自动程控装置以及若干气袋的空气垫，其他类型的空气垫，如果没有专人监护，患者依然容易形成褥疮。

技术实现要素：

本实用新型的目的在于提供一种散热快、透气好的防褥疮垫。

本实用新型的目的通过如下技术方案实现：它包括上层的TPR层和下层的PU发泡层，其中TPR层和PU发泡层之间紧密贴合。

较之现有技术而言，本实用新型的优点在于：1、具有良好的散热性和透气性；2、弹性适中，能够避免对皮肤过分的挤压；同时保持重心平稳，避免使用者晃动；3、成本低廉，便于批量生产和推广，患者的负担也相对较小。

附图说明

图1是本实用新型一种结构示意图。

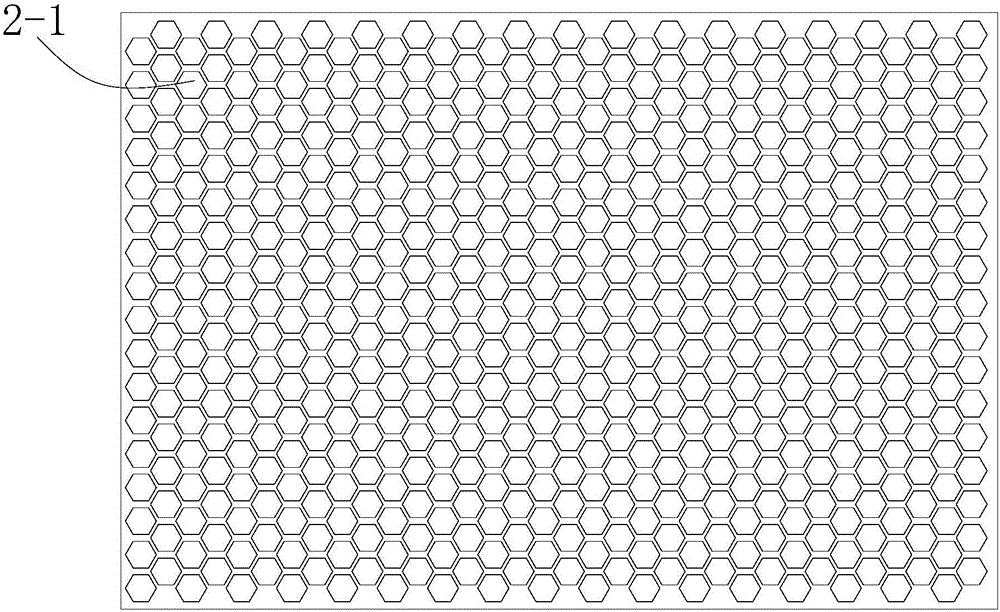

图2是PU发泡层的结构示意图。

图3是TPR层表面设有凹陷结构的结构示意图

标号说明：1TPR层、2PU发泡层、2-1蜂窝状孔柱、3布层、4防滑布、5凹陷结构。

具体实施方式

下面结合说明书附图和实施例对本

技术实现要素：
进行详细说明：

如图1-3所示为本实用新型的实施例示意图，

它包括上层的TPR层和下层的PU发泡层，其中TPR层和PU发泡层之间紧密贴合。TPR材料(热塑性弹性体)具有诸多优点，故国外就TPR材料进行了各种合成，使其应用于各个领域，本申请中所述的TPR材料一般是采用针对于医疗卫生领域使用的TPR材料，该类型材料本身具有散热性和透气性好的特点，同时可以根据要求对其硬度进行调整，根据要求可以定制不同硬度的TPR层，以此供消费者选择，由于防褥疮垫的制作的过程中，需要有一定的厚度，如果全部采用TPR材料，无疑会提高生产成本，而且TPR如果过厚，虽然对弹性影响不大，但是对散热和透气影响很大，所以在制作上，只能考虑采用一定厚度的TPR材料，与人体不接触的部分，采用其他材料代替，材料考虑有一定硬度，耐用、成本低。综合考虑后，认为采用PU发泡材料效果比较好。

在TPR层上表面黏合有布层。实际使用的过程中，TPR层是可以直接和人体皮肤进行接触的，虽然散热，排湿(排气)都不影响，但是使用者舒适度有所下降，故考虑在TPR层上表面黏合布层，以提高患者的舒适度。

所述的布层为覆莱卡布或者起毛弹性布。

在PU发泡层的下表面黏合有防滑布。一般来说，防褥疮垫要尽量和患者的臀部贴合，以提高使用效果，但是实际使用过程中，由于患者的体位、患者的动作，都可能造成防褥疮垫的位置偏移，为了避免上述情况的发生，故考虑在防褥疮垫的下表面设置防滑布。

所述的PU发泡层上布设有若干上下贯通的蜂窝状孔柱。如果采用PU发泡材料，能够降低防褥疮垫的生产成本，但是会对散热效果造成些许影响，为了避免上述情况的发生，故设置了若干蜂窝状孔柱进行散热，另一方面，采用蜂窝状孔柱，可以同时保证防褥疮垫的整体强度，还能节约材料。

为了能够保证产品适用的情况下，降低产品成本，一般设计过程中，考虑TPR层和PU发泡层的总厚度为3～7cm，其中TPR层的厚度为1.5～2.5cm。

在TPR层的表面设有与人体下体轮廓对应的凹陷。为了保证皮肤各个区域能够受力均匀，故考虑在TPR层的表面设有与人体下体轮廓对应的凹陷，使得人体皮肤能够与其贴合。
