一种适用性强的医疗座椅的制作方法

本实用新型涉及医疗器械技术领域，具体为一种适用性强的医疗座椅。

背景技术：

随着社会的快速发展，污染越来越严重，对人们的身体健康造成了严重影响，到医院挂水的次数也增加了许多。医院挂水时往往需要用到医疗座椅供病人在挂水时休息，但现有的医疗座椅不具备报警的功能，当病人挂完水后护士有可能不在身边，或者在挂水途中病人有什么需要护士不能及时出现，对病人的人生安全造成隐患，影响病人对医院的好感度，进而影响医院的经济效益，适用性差。

技术实现要素：

本实用新型的目的在于提供一种适用性强的医疗座椅，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种适用性强的医疗座椅，包括底座，所述底座的顶部设置有支撑杆和靠背，所述靠背位于支撑杆的左侧，所述支撑杆的顶部设置有扶手，所述扶手的一侧与靠背的一侧固定连接，所述扶手的顶部设置有控制器，所述靠背上设置有靠枕，所述底座的底部设置有万向轮，所述底座上设置有报警器。

所述底座的内部电机，所述电机上设置有转轴，所述转轴的一端贯穿连接块且延伸至连接块的内部，所述转轴延伸至连接块内部的一端上对称设置有主动齿轮，两个主动齿轮之间设置有从动齿轮，所述从动齿轮与主动齿轮啮合连接，所述从动齿轮的顶部与连接杆的一端固定连接，所述连接杆的另一端与底座内壁活动连接，所述从动齿轮的底部与螺纹杆的一端连接，所述螺纹杆的另一端依次贯穿连接板和连接块且延伸至连接块的外部，所述连接板上开设有与螺纹杆相适配的螺纹槽，所述连接板与连接块的内壁活动连接，所述连接板上对称设置有固定杆，所述固定杆的一端依次贯穿连接块和固定块且延伸至固定块的内部与金属板的一侧固定连接，所述固定块位于连接块的下方，所述金属板的另一侧与压缩弹簧的一端固定连接，所述压缩弹簧的另一端与底座内壁的底部固定连接，所述固定块的内部以压缩弹簧为中轴线对称设置有接线端子，所述接线端子与金属板配合使用，所述金属板与固定块的内壁活动连接，所述固定块的右侧设置有加热装置，所述底座内壁的一侧设置有报警器，所述报警器的一端贯穿底座且延伸至底座的外部，所述报警器通过导线与接线端子固定连接，所述控制器分别与电机和加热装置电性连接。

优选的，所述加热装置的内部设置有漏斗式集风器，所述漏斗式集风器的一端与进气管的一端连通，所述进气管的另一端与气泵的进气口连通，所述气泵的出气口与出气管的一端连通，所述出气管的另一端与加热器的一端连通，所述加热器的另一端加热装置的内壁顶部固定连接，所述气泵与控制器电性连接。

优选的，所述加热器的内部由上到下依次设置有加热网板和加热导管，所述加热器的顶部与底部均开设有通风孔。

优选的，所述底座位于加热装置的底部开设有通孔，通孔的数量为五个，且五个通孔呈等距离排布。

与现有技术相比，本实用新型的有益效果是：该适用性强的医疗座椅，通过控制器控制电机转动，带动主动齿轮与从动齿轮转动，从动齿轮使螺纹杆旋转带动连接板在螺纹杆上下移，使固定杆将金属导板下压，让金属板与接线端子接触保证线路闭合，报警器进行工作提醒护士病人挂完水了或有什么需求，当病人在挂水时感到身体寒冷可通过控制器控制加热装置对底座进行加热，缓解病人因挂水时出现身体寒冷的不适感，报警器与加热装置共同作用避免了安全隐患的发生，增加了病人对医院的好感度，从而提高了医院的经济效益，适用性强。

附图说明

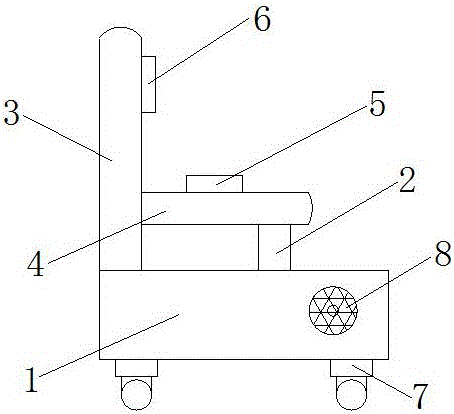

图1为本实用新型结构示意图；

图2为本实用新型结构的正视图；

图3为本实用新型底座的内部结构剖面图；

图4为本实用新型加热器的内部结构示意图。

图中：1底座、2支撑杆、3靠背、4扶手、5控制器、6靠枕、7万向轮、8报警器、9电机、10转轴、11连接块、12主动齿轮、13从动齿轮、14连接杆、15螺纹杆、16连接板、17固定杆、18固定块、19金属板、20压缩弹簧、21接线端子、22加热装置、23漏斗式集风器、24进气管、25气泵、26出气管、27加热器、271加热网板、272加热导管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种适用性强的医疗座椅，包括底座1，底座1的顶部设置有支撑杆2和靠背3，靠背3位于支撑杆2的左侧，支撑杆2的顶部设置有扶手4，扶手4的一侧与靠背3的一侧固定连接，扶手4的顶部设置有控制器5，靠背3上设置有靠枕6，底座1的底部设置有万向轮7，方便座椅的移动，底座1上设置有报警器8。

底座1的内部设置有电机9，电机9上设置有转轴10，电机9转动带动转轴10旋转，转轴10的一端贯穿连接块11且延伸至连接块11的内部，转轴10延伸至连接块11内部的一端上对称设置有主动齿轮12，转轴10旋转带动主动齿轮12进行转动，两个主动齿轮12之间设置有从动齿轮13，从动齿轮13与主动齿轮12啮合连接，从动齿轮13随着主动齿轮12转动而转动，从动齿轮13的顶部与连接杆14的一端固定连接，连接杆14保证从动齿轮13可以悬空放置，连接杆14的另一端与底座1内壁活动连接，从动齿轮13的底部与螺纹杆15的一端连接，从动齿轮13转动带动螺纹杆15转动，螺纹杆15的另一端依次贯穿连接板16和连接块11且延伸至连接块11的外部，连接板16上开设有与螺纹杆15相适配的螺纹槽，螺纹杆15转动推动连接板16下移，连接板16与连接块11的内壁活动连接，连接板16上对称设置有固定杆17，固定杆17的一端依次贯穿连接块11和固定块18且延伸至固定块18的内部与金属板19的一侧固定连接，连接板16下移通过固定杆17将金属板19向下挤压，固定块18位于连接块11的下方，金属板19的另一侧与压缩弹簧20的一端固定连接，压缩弹簧20对挤压下降的金属板19进行复位，压缩弹簧20的另一端与底座1内壁的底部固定连接，固定块18的内部以压缩弹簧20为中轴线对称设置有接线端子21，接线端子21与金属板19配合使用，金属板19与接线端子21接触，使电路闭合，从而报警器8进行报警。金属板19与固定块18的内壁活动连接，固定块18的右侧设置有加热装置22，底座1位于加热装置22的底部开设有通孔，通孔的数量为五个，且五个通孔呈等距离排布，保证外部空气进入底座1内，底座1内壁的一侧设置有报警器8，报警器8的一端贯穿底座1且延伸至底座1的外部，报警器8通过导线与接线端子21固定连接，控制器5分别与电机9和加热装置22电性连接，控制器5控制电机9转动，加热装置22加热。

加热装置22的内部设置有漏斗式集风器23，对进入加热装置22内的空气进行收集，方便抽取，漏斗式集风器23的一端与进气管24的一端连通，进气管24的另一端与气泵25的进气口连通，气泵25的出气口与出气管26的一端连通，出气管26的另一端与加热器27的一端连通，气泵25通过进气管24将漏斗式集风器23内的空气抽取出来，通过出气管26输入到加热器27内进行加热，加热器27的内部由上到下依次设置有加热网板271和加热导管272，加热网板271和加热导管272同时对空气进行加热，加快了空气加热的速度，提高了加热装置22的加热效率，加热器27的顶部与底部均开设有通风孔，加热后的空气由加热装22置顶部的通风孔排除到底座1内，对底座1进行加热，加热器27的另一端加热装置22的内壁顶部固定连接，气泵25与控制器5电性连接,控制器5控制气泵25工作，使加热装置22进行工作，达到对底座1加热的目的，通过报警器8和加热装置22共同作用避免了安全隐患的发生，增加了病人对医院的好感度，从而提高了医院的经济效益，适用性强。

工作原理：当病人水挂完时或在挂水中途有需要时，通过控制器5控制电机9转动带动转轴10旋转，使主动齿轮12转动带动从动齿轮13转动，螺纹杆15随从动齿轮13转动而转动，从而使连接板16在螺纹杆15上向下运动，连接板16下移带动固定杆17下移，固定杆17下移推动金属板19在固定块18中下滑，当金属板19与接线端子21接触时，电路闭合报警器8进行报警，提醒护士注意病人的情况；当病人在挂水时感到身体寒冷时，通过控制器5控制气泵25工作，气泵25通过进气管24从漏斗式集风器23内将底座1外部的空气抽入加热装置22内，再由出气管26将气体送到加热器27内，通过加热网板271和加热导管272共同作用使其快速加热，最后将加热后的空气由加热装置22顶部的通风孔排进底座1内对底座1进行加热，达到良好的加热目的，缓解病人身体上的不适感。
