改良筒式吸舒的制作方法

本实用新型涉及一种改良筒式吸舒。

背景技术：

筒式吸舒是儿童肺功能支气管扩张试验中必需的检测设备。既往的支气管扩张试验中，患儿使用筒式吸舒吸入支气管扩张剂后需要立即看完成吸入支扩剂当时的时间点，并进行第一次肺功能测试，距离该时间点十五分钟后则再次测试肺功能，之后将两次的肺功能结果进行比较。如果第一秒用力呼吸容积（FEV1）增加12%以上，或者绝对值增加200ml以上为阳性；或者最高呼气流量（PEF）较治疗前增加60L/Min，或增加20%以上也可确定为阳性。

该技术存在的不足：两次肺功能测试之间必需是吸入支气管扩张剂后15分钟，不能超过15分钟，否则该次测试就无效。所以，准确、便捷的计时为支气管扩张试验的重点，但是传统的计时方法即患儿吸入支气管扩张剂后看旁边的时钟来推算时间（15分钟后），期间还需反复几次去观察时间以免过时，这样既不准确又麻烦。

技术实现要素：

本实用新型要解决的技术问题是：提供一种具有计时响铃提示功能、且能够自动触动计时器开始计时按键的改良筒式吸舒，解决了上述现有技术中存在的计时不准确、容易超过规定时间的问题。

解决上述技术问题的技术方案是：一种改良筒式吸舒，包括筒式吸舒本体和具有响铃功能的计时器，所述的计时器镶嵌安装在筒式吸舒本体的筒壁上，所述的计时器包括有开始计时按键，所述的开始计时按键突出筒式吸舒本体外壁，安装有计时器一侧的筒式吸舒本体筒壁重量大于其他位置的筒式吸舒本体筒壁重量，即当筒式吸舒本体水平放置在桌面上时，在重力的作用下，筒式吸舒本体能够朝计时器方向转动使开始计时按键触碰桌面。

所述的开始计时按键突出筒式吸舒本体外壁2～5mm。

与安装有计时器相对的筒式吸舒本体的筒壁上还设置有吸盘或是粘贴层。

由于采用上述结构，本实用新型具有以下有益效果：

1、本实用新型针对等待过程中易过时间这个难点，在筒式吸舒本体的筒壁上（中间部分）固定一个计时器，该计时器事先设置好15分钟就响铃提示，这样就先解决了等待过程中易过时间的难点。

2、本实用新型针对计时不准确这个难点，操作时患儿完成吸入支气管扩张气雾剂后，由操作人员取下筒式吸舒，放置在桌面上，由于重力作用筒式吸舒会向附有计时器的方向倾斜，触动计时器的“开始计时按键”，开始计时，无需专门推算时间，也不需要专人专门去按动“开始计时按键”，这样就便捷地解决了计时不准确的难点。

综上所述，通过这样改进后，测试人员不用专门推算时间，也不必反复地去看时间以免过时，只用等计时器响铃就知道到时间了。这样就保证了支气管扩张试验计时的准确，同时更便捷。

下面，结合附图和实施例对本实用新型之改良筒式吸舒的技术特征作进一步的说明。

附图说明

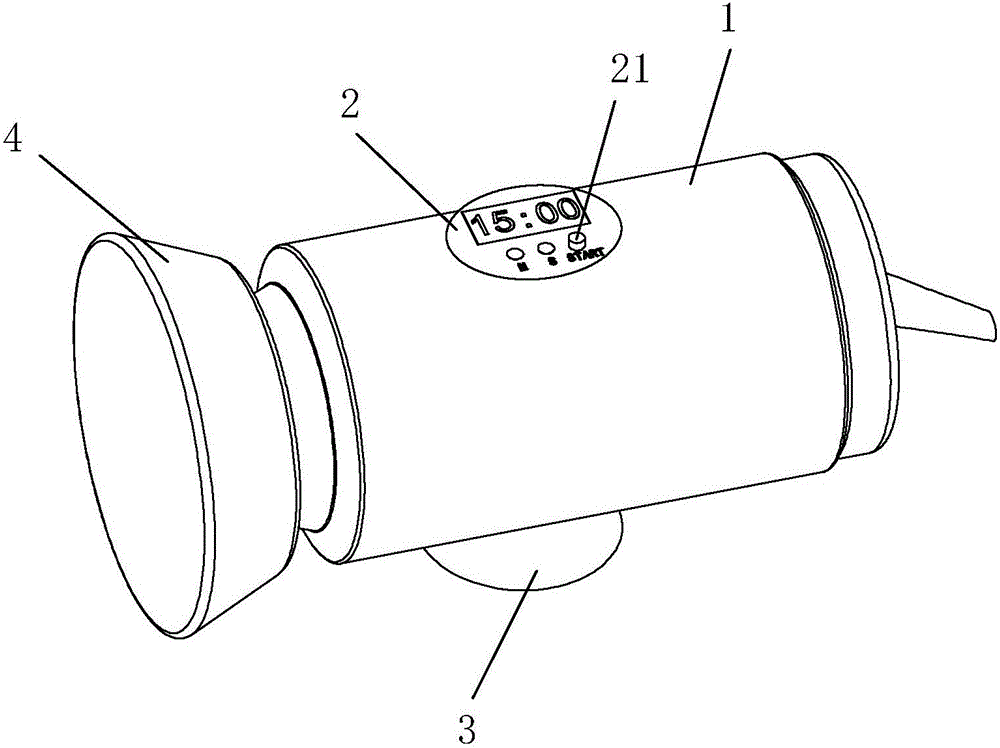

图1：本实用新型之改良筒式吸舒结构示意图。

图中：1-筒式吸舒本体，2-计时器，21-开始计时按键，3-吸盘，4-面罩。

具体实施方式

实施例1：一种改良筒式吸舒，如图1所示，包括筒式吸舒本体1和具有响铃功能的计时器2，所述的计时器2镶嵌安装在筒式吸舒本体的筒壁上，所述的计时器2包括有开始计时按键21，即“START键”，所述的开始计时按键21突出筒式吸舒本体外壁，即将开始计时按键21增厚突出，以便触碰桌面。安装有计时器一侧的筒式吸舒本体筒壁重量大于其他位置的筒式吸舒本体筒壁重量，以保证将筒式吸舒本体1水平放置在桌面上时，在重力的作用下，筒式吸舒本体能够朝计时器方向转动，“START键”能够触碰桌面。

本实施例中，所述的开始计时按键21突出筒式吸舒本体外壁2～5mm。作为一种变换，开始计时按键21突出筒式吸舒本体外壁的高度可以根据实际情况确定。

本实施例中，与安装有计时器相对的筒式吸舒本体的筒壁上还设置有吸盘3或是粘贴层，当不使用时，可以通过吸盘3或是粘贴层固定在合适的位置。

本实施例所述的计时器使用常用的纽扣电池。

使用过程：进行儿童肺功能支气管扩张试验中，在使用本实用新型吸入支气管扩张剂前，先设置好计时器15分钟就响铃提示，然后患儿使用本实用新型吸入支气管扩张剂，患儿完成吸入支气管扩张气雾剂后，操作人员取下筒式吸舒本体，放置在桌面上，由于重力作用筒式吸舒本体会向附有计时器的方向倾斜，触动计时器的“开始计时按键”，开始计时，无需专人专门推算时间，也不需要专人专门按动“开始计时按键”。取下筒式吸舒本体后，立即进行第一次肺功能测试，15分钟后即计时器响铃提示时间到，患儿可以开始再次测试肺功能，这样就保证了支气管扩张试验计时的准确，同时更便捷。
