液压传动式背部、臂部训练器的制作方法

一种液压传动式背部、臂部训练器，属于健身器材用品领域。

背景技术：

众所周知，在人体的背部和臂部分布有很多的经络和学位，经常劳作的人常有腰酸背痛的感觉；这时能有人帮忙按摩一下背部会感觉非常的舒服，很有利于解除疲劳；（其原因在于经络和穴位都需要经常的运动刺激来疏通）因而才有了“开背”这个行业；但开背是要花钱的，所以，受经济条件的限制，一般的劳动人们是很难享受这一服务的；因此，为了健身，人们需要一种背部、臂部训练器，借此达到自我锻炼、自我开背的理疗效果。

技术实现要素：

本申请的目的是要提供一种液压传动式背部、臂部训练器，以此实现上述目的，该训练器由板床、颈部枕、按摩轮、液压缸和液压泵相连组成；

板床采用木制的单人板床；板床由床板、床框和床腿相连组成；板床的宽度大于人体肩膀的宽度5—10厘米；板床的四条床腿和设置在地面的基础固定相连成一体；相连后的板床的床板呈水平状；

在板床的一端设有颈部枕，颈部枕用木质材料做成；颈部枕的形状为马鞍形；颈部枕的凹槽弧度和人体颈椎的生理曲线相吻合；人躺在板床上，颈椎枕对人体的颈椎具有矫正作用；

在两侧的床板上分别安装有液压泵，液压泵采用外啮合齿轮泵(如机油泵)；液压泵的底座安装在床板的上面；液压泵和床板固定相连成一体；在液压泵的齿轮轴（输入动力轴）的一端连接有摇把，摇把采用直角摇把（结构同柴油机上用的那种摇把），摇把和液压泵的齿轮轴垂直相连成一体；旋转摇把能够使液压泵的齿轮旋转，从而产生向外输出的液压动力；安装好的液压泵的摇把处在人们便于双手操作的位置；

在板床的床板上开设有一道通槽，通槽的宽度、长度能够充分暴露人体（躺着时）的脊柱及两旁的肌肉（韧带）区；

在床板的两侧的下面分别安装有液压缸，液压缸的行程小于通槽的长度；液压缸采用双向液压缸；液压缸的缸体两端和床面固定相连成一体；在液压缸的顶杆的顶端连接有轴套，轴套用圆管做成，轴套和顶杆相连成一体；在轴套内安装有按摩轮；按摩轮制作成轮轴结构体（轮和轴相连在一起的整体），按摩轮两端的轴头分别安装在两个顶杆的轴套内，安装好的按摩轮能够在顶杆的轴套内灵活转动；在按摩轮的中部车制有一道凹槽，凹槽能够容下人体的脊柱，车制好的按摩轮呈两个并列串接的算盘珠的形状（中间还要加一个垫片）；按摩轮的两个凸起正好对应人体背部的两条肌肉（韧带）；安装好的按摩轮的凸起高出床板一至二厘米；

在液压缸和液压泵之间安装有输送液压油的管路，液压缸和液压泵之间通过管路相连通（管路的连接方式及结构属于公知常识，在此不再描述）；以此利用液压传递动力；旋转摇把能够使液压泵泵出的液压油通过管路驱动液压缸的顶杆移动；从而使按摩轮在顶杆的牵引下来回运动，按摩轮的运动行程大于人体的背部长度，以此满足人们“开背”的需要；

使用时；人平躺在板床上，脖子放置在颈椎枕上，双手同步旋转摇把使背部下面的按摩轮在顶杆的牵引下来滚动前行，按摩轮的凸起对人体背部的肌肉（韧带）起到了“开背”的作用；当液压缸的行程结束后反向旋转摇把，使液压缸的顶杆回缩，从而带动按摩轮返回；由于上肢臂部的左、右旋转运动，又带动肩胛区的同步运动，使背部的疲劳不适能够在上述的双层作用下迅速得到缓解恢复。

本申请有益的技术效果是：结构新颖，简单好用，是人们理想的健身器材。

附图说明

在附图中:

图1 为液压传动式背部、臂部训练器主视图；

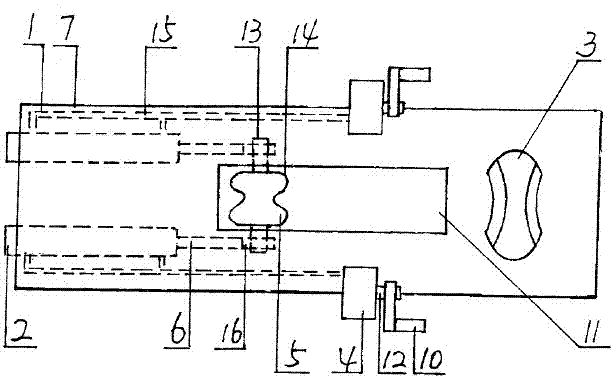

图2 为液压传动式背部、臂部训练器俯视图。

附图标记说明：

图中，1、板床；2 、液压缸；3 、颈部枕；4 、液压泵；5 、按摩轮；6 、顶杆；7 、床板；8、床框 ；9 、床腿；10、摇把；11、通槽；12、齿轮轴；13、轴头；14、凸起；15、管路；16、轴套。

具体实施方式

如图1、2所示，一种液压传动式背部、臂部训练器，以此实现上述目的，该训练器由板床1、颈部枕3、按摩轮5、液压缸2和液压泵4相连组成；

板床1采用木制的单人板床；板床1由床板7、床框8和床腿9相连组成；板床1的宽度大于人体肩膀的宽度5—10厘米；板床1的四条床腿9和设置在地面的基础固定相连成一体；相连后的板床1的床板7呈水平状；

在板床1的一端设有颈部枕3，颈部枕3用木质材料做成；颈部枕3的形状为马鞍形；颈部枕3的凹槽弧度和人体颈椎的生理曲线相吻合；人躺在板床1上，颈椎枕3对人体的颈椎具有矫正作用；

在两侧的床板7上分别安装有液压泵4，液压泵4采用外啮合齿轮泵(如机油泵)；液压泵4的底座安装在床板7的上面；液压泵4和床板7固定相连成一体；在液压泵4的齿轮轴12（输入动力轴）的一端连接有摇把10，摇把10采用直角摇把（结构同柴油机上用的那种摇把），摇把10和液压泵4的齿轮轴12垂直相连成一体；旋转摇把10能够使液压泵4的齿轮旋转，从而产生向外输出的液压动力；安装好的液压泵4的摇把10处在人们便于双手操作的位置；

在板床1的床板7上开设有一道通槽11，通槽11的宽度、长度能够充分暴露人体（躺着时）的脊柱及两旁的肌肉（韧带）区；

在床板1的下面分别安装有液压缸2，液压缸2的行程小于通槽11的长度；液压缸2采用双向液压缸；液压缸2的缸体两端和床面7固定相连成一体；在液压缸2的顶杆6的顶端连接有轴套16，轴套16用圆管做成，轴套16和顶杆6相连成一体；在轴套16内安装有按摩轮5；按摩轮5制作成轮轴结构体（轮和轴相连在一起的整体），按摩轮5两端的轴头13分别安装在两个顶杆6的轴套16内，安装好的按摩轮5能够在顶杆6的轴套16内灵活转动；在按摩轮5的中部车制有一道凹槽，凹槽能够容下人体的脊柱，车制好的按摩轮5呈两个并列串接的算盘珠的形状（中间还要加一个垫片）；按摩轮5的两个凸起14正好对应人体背部的两条肌肉（韧带）；安装好的按摩轮5的凸起14高出床板7一至二厘米；

在液压缸2和液压泵4之间安装有输送液压油的管路15，液压缸2和液压泵4之间通过管路15相连通（管路的连接方式及结构属于公知常识，在此不再描述）；以此利用液压传递动力；旋转摇把10能够使液压泵4泵出的液压油通过管路15驱动液压缸4的顶杆6的移动；从而使按摩轮5在顶杆6的牵引下来回运动，按摩轮5的运动行程大于人体的背部长度，以此满足人们“开背”的需要；

使用时；人平躺在板床1上，脖子放置在颈椎枕3上，双手同步旋转摇把10使背部下面的按摩轮5在顶杆6的牵引下来滚动前行，按摩轮5的凸起14对人体背部的肌肉（韧带）起到了“开背”的作用；当液压缸2的行程结束后反向旋转摇把10，使液压缸2的顶杆6回缩，从而带动按摩轮5返回；由于上肢臂部的左、右旋转运动，又带动肩胛区的同步运动，使背部的疲劳不适能够在上述的双层作用下迅速得到缓解恢复。

本申请有益的技术效果是：结构新颖，简单好用，是人们理想的健身器材。
