新型双管喉罩的制作方法

本发明属于临床麻醉领域，主要用于全身麻醉和需要控制呼吸的急症患者的声门上通气，并可以进行胃管引流。

背景技术：

喉罩属于声门上通气装置。由于喉罩置入较气管插管刺激小、并发症发生率低，在临床麻醉中成为全身麻醉首选的通气装置。英国皇家麻醉学院和困难气道学会进行的第四次全国调查项目(NAP4)中全身麻醉中喉罩占比56.2%。并且在困难气道中占据重要地位，最新的困难气道指南指出，在尝试气管插管失败后，立即采用声门上通气装置给患者供氧。双管喉罩在喉罩远端有胃管吸引通道，可以使用更高的通气压，适用于肥胖和腹腔镜手术的全麻患者，因而，具有明显的优势。然而，市场销售的双管喉罩有两个缺点，首先是充气套囊到达喉罩尖端，在充气时因不对称扩张或因卷曲等原因容易造成漏气，气体则会漏入食管和胃部常常造成返流误吸，引起严重的临床并发症；其次是喉罩中下部宽度过大，不容易通过食道入口而无法到达合适位置，这就给喉罩的临床使用造成了一定的困难，并且有一定的失败率。因而，本人在临床需求的基础上，根据喉结构特点设计出基于生理结构的新型双管喉罩。

技术实现要素：

一种新型双管喉罩，由罩体、通气管、胃管引流通道和气囊压力指示装置组成，罩体由罩杯和气囊组成，通气管下端有气体出口，上端有呼吸回路接口，通气管管腔内有胃管引流通道，胃管引流通道上端开口为胃管引流入口，下端开口为胃管引流出口，气囊压力指示装置由指示气囊和止回阀组成，罩杯下部缩窄形成舌形末端，无气囊覆盖，末端为胃管引流出口。新型双管喉罩根据临床使用过程中问题启发，基于人体咽部铸型设计而成，喉罩罩杯下部缩窄形成舌形末端，舌形末端没有气囊覆盖，这种设计在置入时可以顺利通过食道入口的狭窄部分，降低了喉罩罩体的高度，其到位率将明显提高，从而降低气体进入食管和胃部的可能性，增加了对位准确性和稳定性，新型双管喉罩还具有引流功能，进一步提高使用安全性。

附图说明

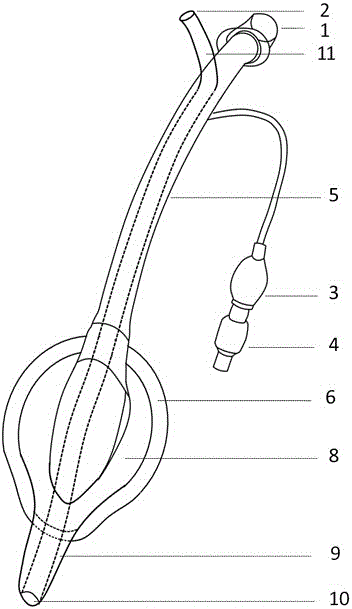

图1是新型双管喉罩的正面图；图2是新型双管喉罩的背面图，具体组件如下：呼吸回路接口1；胃管引流入口2；指示气囊3；止回阀4；通气管5；气囊6；通气管出口7；罩杯8；罩杯向下延续成舌形末端9；胃管引流出口10；胃管引流通道11。

具体实施方式

如图1和图2所示新型双管喉罩主体由罩体、通气管、胃管引流通道和气囊压力指示装置组成，罩体由罩杯8和气囊6组成。

通气管5远端有通气管出口7，上端开口即呼吸回路接口1可以接呼吸回路。

通气管5管腔内有胃管引流通道11，上端开口为胃管引流入口（2），下端开口为胃管引流出口（10）。

气囊压力指示装置由指示气囊3、止回阀4和指示气囊导管组成，气囊导管埋藏于主通气管5内。

新型喉罩在下部缩窄以吻合从咽部到到食道入口的狭窄，远端形成舌形末端9，无气囊覆盖，末端为胃管引流出口（10）。
