一种随音乐节奏振动的甩脂机的制作方法

本实用新型涉及一种健身装置，特别涉及一种随音乐节奏振动的甩脂机。

背景技术：

甩脂机是一种减肥的仪器，它采用运动科学中的平衡侧动，振幅叠加原理，让全身的脂肪运动起来，消耗热量，消除体内囤积过量的脂肪，每天您只需使用5-10分钟，相当您慢跑1个小时所消耗的热量，相当于跑步运动30倍的速度燃烧卡路里。

现有的甩脂机结构简单，功能单一。如：很多的甩脂机都不具有音乐播放功能。即使一些具有音乐播放功能的甩脂机，其音乐播放装置与甩脂机的振动之间没有任何联系，都是各自发挥各自的功能，使用不够方便。

技术实现要素：

本实用新型所要解决的技术问题是针对现有技术的不足，提供一种随音乐节奏振动的甩脂机。

为了实现上述目的，本实用新型所采取的措施：

一种随音乐节奏振动的甩脂机，包括电机、底座和踏板，电机安装在底座上，所述的底座上安装有驱动踏板振动的偏心轮结构，电机的输出轴与偏心轮结构之间安装有传动皮带；

所述的底座的外底部安装有若干支撑脚；

所述的支撑脚为吸盘式支撑脚；

所述的甩脂机内安装有音乐播放装置，音乐播放装置通过蓝牙连接到手机、或通过USB插接口连接有U盘，音乐播放装置上安装有控制电机转速用的音频数据采集装置；

所述的踏板的上部安装有控制面板，控制面板电连接到电机和音乐播放装置。

本实用新型的有益效果：实用，生产成本低，使用方便，甩脂机的振动幅度强弱随着音乐的节奏感振动，提升了用户的体感和健身的乐趣，有益于身体健康。

附图说明

图1，本实用新型的侧面结构示意图。

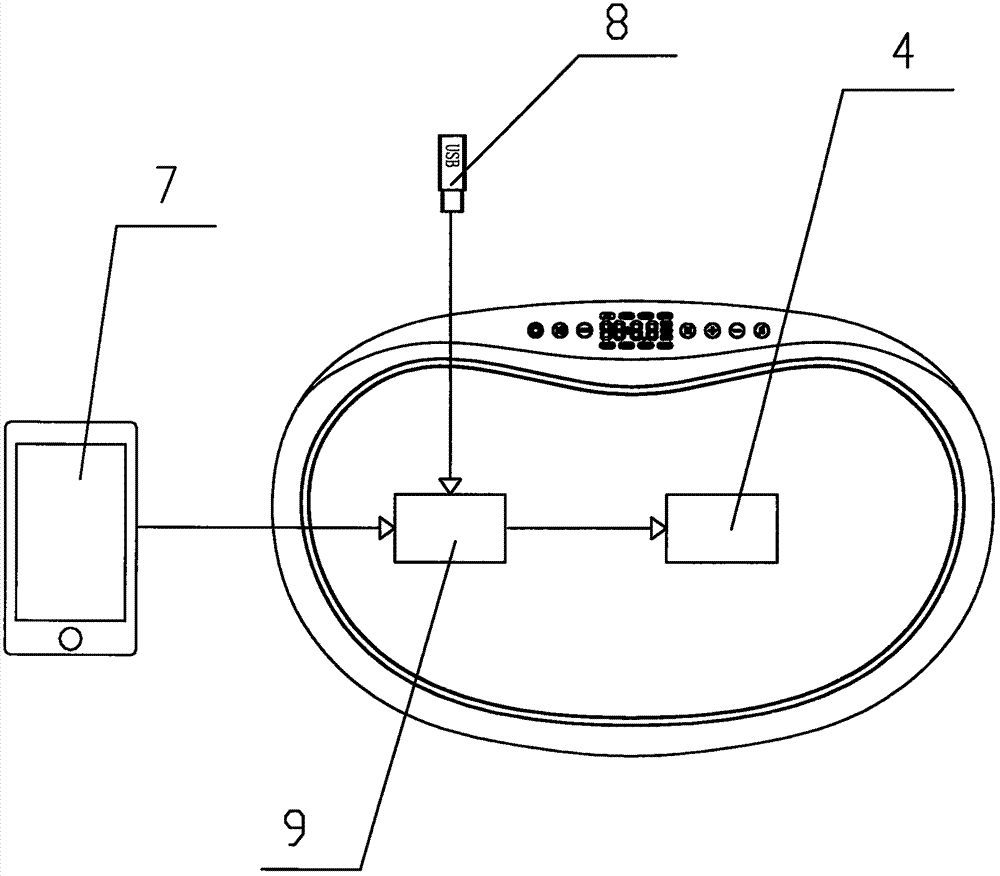

图2，本实用新型的内部音频数据采集装置连接结构示意图。

具体实施方式

一种随音乐节奏振动的甩脂机，包括电机4、底座1和踏板2，电机4安装在底座1上，所述的底座1上安装有驱动踏板2振动的偏心轮结构3，电机4的输出轴与偏心轮结构3之间安装有传动皮带5。

所述的底座1的外底部安装有若干支撑脚6。

所述的支撑脚6为吸盘式支撑脚。

所述的甩脂机内安装有音乐播放装置，音乐播放装置通过蓝牙连接到手机7、或通过USB插接口连接有U盘8，音乐播放装置上安装有控制电机4转速用的音频数据采集装置9。

所述的踏板2的上部安装有控制面板，控制面板电连接到电机4和音乐播放装置。

使用本实用新型的时候，双脚站立在踏板2上，启动电机4，电机4通过传动皮带5带动偏心轮结构3，偏心轮结构3驱动踏板2振动。手机7或U盘8上的音乐文件可以通过音乐播放装置进行播放。音频数据采集装置9采集音乐的音频，并控制电机4的转速。

音频数据采集装置9采集到的音频越高，音频数据采集装置9内的芯片反馈给电机4的电流越大，电机4的转速越快，踏板2的振幅越大；相反，音频数据采集装置9采集到的音频越低，音频数据采集装置9内的芯片反馈给电机4的电流越小，电机4的转速越慢，踏板2的振幅越小，本实用新型提升了用户的体感和健身的乐趣。有益于促进身体健康。
