一种快速推结和剪线的装置的制作方法

本实用新型涉及骨科医疗器械技术领域，尤其涉及一种在关节镜手术中对缝合线线结进行快速推结和剪线的装置。

背景技术：

随着内镜技术在我国的普及，关节镜手术已成为骨关节外科常规的诊疗手段。在全身各系统内镜中，关节镜手术功能最全、应用最广，如半月板缝合术等。以往关节镜手术中，由于缺少能够将缝合线线结进行松紧控制和多余线头切除两个功能合二为一的器械，外科医生只能先用推结器将缝合线的线结推紧，随后用剪线器或手术剪切除多余缝合线，此过程效率低、操作繁琐且不易掌握。如果手术中涉及的缝合线强度较高，用普通剪线器或手术剪来切断缝合线，经常会致使线头起毛边，导致需要多次剪切才能切断缝合线的情况出现，延长手术时间，直接影响手术质量和病人康复。本实用新型提供一种对缝合线线结进行快速推结和剪线的装置，不需要中途更换器械就能完成两个手术操作，节约手术时间，并且操作简单易于掌握，大大提高了手术效率及手术便利性，提高手术质量。

技术实现要素：

本实用新型所要解决的技术问题是，提供一种快速推结和剪线的装置，将控制缝合线线结的松紧和切除多余线头的两个功能合二为一，不需中途更换器械就能完成两个手术操作，节约手术时间，提高手术效率和手术质量。

为了解决上述技术问题，本实用新型的技术方案为：一种快速推结和剪线的装置，包括：主体，主体的一端设置有手柄，剪线管通过注塑工艺与剪线管注塑件固定，并插入手柄内，推送件通过胶粘固定在剪线管注塑件上，推结杆的一端通过注塑工艺与推结杆注塑件固定，另一端穿过剪线管注塑件后插入剪线管内，推结杆注塑件通过卡扣与手柄固定。

为了更好的解决上述技术问题，本实用新型进一步的技术方案为：所述的推结杆前端设有过线槽，过线槽至推结杆前端端口中空，设有过线孔，过线槽靠近过线孔的一边设有一字型刃口。

为了更好的解决上述技术问题，本实用新型进一步的技术方案为：所述的剪线管端口处设有双V型刃口，配合推结杆上的一字型刃口，在两刃口重叠的瞬间，通过两刃口对缝合线的挤压，形成剪切力，从而切断缝合线。

本实用新型的优点是：利用特殊结构设计，将控制缝合线线结的松紧和切除多余线头的两个功能合二为一，不需中途更换器械就能完成两个手术操作，大大节约了手术时间。剪线刃口的特殊结构设计，极大增强了对缝合线的剪切力，仅需一次剪切就能切断缝合线，避免了多次剪切才能切断缝合线的情况发生，提高了手术效率和手术质量。

附图说明

图1为本实用新型一种快速推结和剪线的装置的结构示意图。

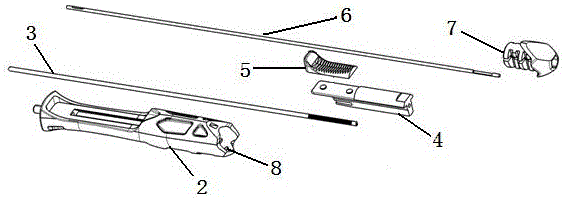

图2为本实用新型一种快速推结和剪线的装置的结构分解图，其中：1、主体，2、手柄，3、剪线管，4、剪线管注塑件，5、推送件，6、推结杆，7、推结杆注塑件，8、卡扣。

图3为图2所示推结杆端口部分的局部放大图，其中：9、过线槽，10、过线孔，11、一字型刃口，12、缝合线。

图4为图2所示剪线管端口部分的局部放大图，其中：13、双V型刃口。

具体实施方式

下面结合附图详细描述一下本实用新型的具体实施方案。

如图2所示一种快速推结和剪线的装置，包括：主体（1），主体（1）的一端设置有手柄（2），剪线管（3）通过注塑工艺与剪线管注塑件（4）固定，并插入手柄（2）内，推送件（5）通过胶粘固定在剪线管注塑件（4）上，推结杆（6）的一端通过注塑工艺与推结杆注塑件（7）固定，另一端穿过剪线管注塑件（4）后插入剪线管（3）内，推结杆注塑件（7）通过卡扣（8）与手柄（2）固定。

如图3和图4所示，所述的推结杆（6）前端设有过线槽（9），过线槽（9）至推结杆前端端口中空，设有过线孔（10），过线槽（9）靠近过线孔（10）的一边设有一字型刃口（11）。所述的剪线管（3）端口处设有双V型刃口（13），配合推结杆（6）上的一字型刃口（10），在两刃口重叠的瞬间，通过两刃口对缝合线(12)的挤压，形成剪切力，从而切断缝合线(12)。

上述一种快速推结和剪线的装置在使用时，通过将打完结后的缝合线（12）自由端从过线孔（10）穿入，并从过线槽（9）穿出，用手拉紧缝合线(12)，同时推动本实用新型装置向线结方向移动，使推结杆（6）与线结顶牢，手动来回拉动缝合线(12)以控制线结的松紧程度，当线结松紧度达到理想效果时，用拇指推动推送件（5）推动剪线管（3），切断多余的缝合线(12)，完成推结和剪线操作。
