多功能婴儿监护仪的制作方法

本实用新型设计一种婴儿监护仪，尤其是一种可远程使用的多功能婴儿监护仪。

背景技术：

随着社会的发展，国家二胎的开放政策，人们对婴儿的关注越来越密切。但是，在日常生活中，受客观因素的影响，存在婴儿独处的情况和必须到医院才能测定胎心位置，虽然婴儿独处的时间可能较短，但是依然存在婴儿醒后发生危险的情况，导致照看婴儿的大人寸步不离的待在婴儿的身旁。胎心监护，从女性发现自己有了宝宝后就能在家自己监护胎心。如何设计一种实时监控婴儿的设备以减轻父母负担提高安全性是本实用新型所要解决的技术问题。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种多功能婴儿监护仪，可以远程实时对婴儿进行监控，减轻父母的负担并提高安全性，并且还有胎教作用可以监护婴儿胎心。

为了解决上述问题，本实用新型的一种多功能婴儿监护仪，包括外壳、电源开关，其特征在于：所述外壳内设有CPU主控，CPU主控通过串口分别连有声音接收器、胎心监护装置、胎教音乐播放器、摄像头，所述外壳上设有内存卡卡槽、充电插口、电源开关、耳塞插孔，监护仪还配有充电器。

所述CPU主控设有无线通讯模块，无线通讯模块通过WIFI与手机终端连接。

所述充电器设置有USB 接口。

所述外壳中还设置有扬声器，所述扬声器与所述CPU主控连接。

所述声音接收器设有语音识别模块，能识别出婴儿的哭声。

所述外壳为玩具造型。

采用了这样的结构后，本实用新型通过在外壳上设置声音接收器可以接收婴儿的声音，当婴儿发生哭闹时，声音接收器接收到婴儿的哭声触发CPU主控发送信号给父母的手机终端，使得父母能够及时接收到婴儿的信息采取相应的措施，而无需寸步不离的待在婴儿的身旁，减轻父母的监护负担；同时，由于设置胎心监护装置，从女性发现自己有宝宝后，自己在家就可以很方便看胎心位置，简单方便又放心。

附图说明

图1为本实用新型主视图；

图2为本实用新型后视图；

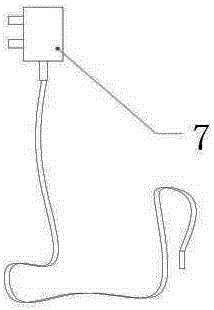

图3为充电器示意图；

图中：1、外壳，2、电源开关，3、声音接收器，4、CPU主控，5、胎心监护装置，6、胎教音乐播放器，7、充电器，8、内存卡插槽，9、摄像头，10、耳塞插孔，11、充电插口。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1、图2所示的一种多功能婴儿监护仪，包括：包括外壳1、电源开关2、声音接收器3、CPU主控4、胎心监护装置5、胎教音乐播放器6、充电器7、内存卡卡槽8、摄像头9、耳塞插孔10、充电插口11，外壳1内设有CPU主控4，CPU主控4通过串口分别连有声音接收器3、胎心监护装置5、胎教音乐播放器6、摄像头9，外壳1上设有内存卡卡槽8、充电插口11、电源开关2、耳塞插孔10，监护仪还配有充电器7，外壳1为玩具造型，具体可为动物或人偶外形，本实施例中选用小熊造型，CPU主控4设有无线通讯模块，无线通讯模块通过WIFI与手机终端连接，充电器7设置有USB 接口，外壳1中还设置有扬声器，扬声器与所述CPU主控4连接。

其中，外壳1上还设有音孔，电源开关2、内存卡插槽8、充电插口11由上往下依次设置在外壳1的背面，摄像头9设置在外壳1的眼睛位置，声音接收器3与耳机插孔10分别位于外壳1头顶的两只耳朵处，胎心监护装置5位于外壳1的手部，胎教音乐播放器6位于外壳1的肚子部分。

具体而言，本实施例多功能婴儿监护仪当知道知道怀孕后就可以开始使用，可以通过内存卡存储音乐并通过胎教音乐播放器6播放胎教音乐，而且本产品可以通过CPU主控4控制进行胎心监护装置5，不用出门去医院，在家里就能监护胎心；本实施例智能婴儿监护仪中的声音接收器3具有语音识别模块，可以检测识别婴儿的哭声，从而当婴儿哭闹时，通过声音接收器接3收哭声并向事先设定好的手机终端发送信息，以及时的提示婴儿的家长采取相应的措施，从而无需家长寸步不离的待在婴儿的身旁，减轻了家长的监护负担。同时可以避免外界噪声导致监护仪出现误报的现象发生，提高了本实施例智能婴儿监护仪安全可靠性。

其中，优选的，外壳 1 中还可以设置有扬声器，扬声器与CPU主控4连接，本实施例智能婴儿监护仪除了起到监护作用外，还可以增加相应的娱乐功能，用户通过连接键盘操作并或通过音频控制实现播放不同的儿歌，同时，外壳1根据需要设计成玩具的外形，可以增强其可玩性，使得婴儿更易上手。

本实施例多功能婴儿监护仪，通过在声音接收器3可以识别婴儿的声音，当婴儿发生哭闹时，语音识别模块识别出婴儿的哭声触发 CPU主控4发送信号给父母的手机终端，手机终端内装有手机APP控制器软件，监护仪通过手机APP控制器软件进行管理，使得父母能够及时接收到婴儿的信息采取相应的措施，而无需寸步不离的待在婴儿的身旁，减轻父母的监护负担；同时，由于设置胎心监护装置5，可以让孕妈在家轻轻松松掌握胎儿位置。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
