一种神经内科医用叩诊锤的制作方法

本实用新型属于神经内科医疗器械技术领域，涉及一种神经内科医用叩诊锤。

背景技术：

神经内科中经常使用叩诊锤进行检查，目前使用的叩诊锤的锤头有带刺滚轮和带柔性触头，诊断过程中根据患者情况进行选择。由于各种叩诊锤的应用病例不同，医师必须配置多个叩诊锤，增加了一定的财力投入；同时也不方便医生进行随身携带。

技术实现要素：

本实用新型的目的是针对现有技术中存在的上述问题，提供了一种具有多种功能的神经内科医用叩诊锤。

本实用新型的目的可通过下列技术方案来实现：一种神经内科医用叩诊锤，包括锤柄和连接在锤柄一端的锤头，其特征在于：锤头包括圆柱形锤柱和一端具有锤槽的圆套状锤套，锤槽呈内凹圆柱形，锤柱前端远离锤槽槽底，锤柱外壁设有内凹圆套状针槽，针槽靠近锤柱后端的一端槽底设有若干沿针槽槽底周向分布的铰接部，还包括若干刺针，刺针头部呈尖状，尾部铰接在铰接部上，铰接部与刺针尾部之间设有扭簧，锤柱整体嵌在锤槽内，刺针抵在锤槽槽壁上，且能从锤槽内拉出锤柱，并露出针槽，且刺针通过扭簧带动并围绕铰接部外翻，使刺针沿锤柱径向设置，且若干刺针沿锤柱周向呈射线状分布。

正常使用时，锤柱整体嵌在锤槽内，此时可以利用锤柱前端进行检查，以作为普通的叩诊锤使用，也可以从锤槽内拉出锤柱，并露出针槽，且刺针通过扭簧带动并围绕铰接部外翻，使刺针沿锤柱径向设置，且若干刺针沿锤柱周向呈射线状分布，并配合锤柱形成刺针轮结构，即可利用刺针进行检查，因此本叩诊锤具有多种使用方式，且调节灵活。

在上述的一种神经内科医用叩诊锤中，锤槽槽底固定有与锤柱同轴设置的限位柱，锤柱后端具有限位槽，限位柱插入限位槽内并固定有限位块，且能从锤槽内拉出锤柱，并露出针槽，并使限位块滑动到限位槽一端。

因此起到限位作用。

在上述的一种神经内科医用叩诊锤中，所述的针槽与锤槽同轴设置。

在上述的一种神经内科医用叩诊锤中，所述的锤柱前端固定有橡胶触头。

与现有技术相比，本实用新型具有如下优点：

正常使用时，锤柱整体嵌在锤槽内，此时可以利用锤柱前端进行检查，以作为普通的叩诊锤使用，也可以从锤槽内拉出锤柱，并露出针槽，且刺针通过扭簧带动并围绕铰接部外翻，使刺针沿锤柱径向设置，且若干刺针沿锤柱周向呈射线状分布，并配合锤柱形成刺针轮结构，即可利用刺针进行检查，因此本叩诊锤具有多种使用方式，且调节灵活。

附图说明

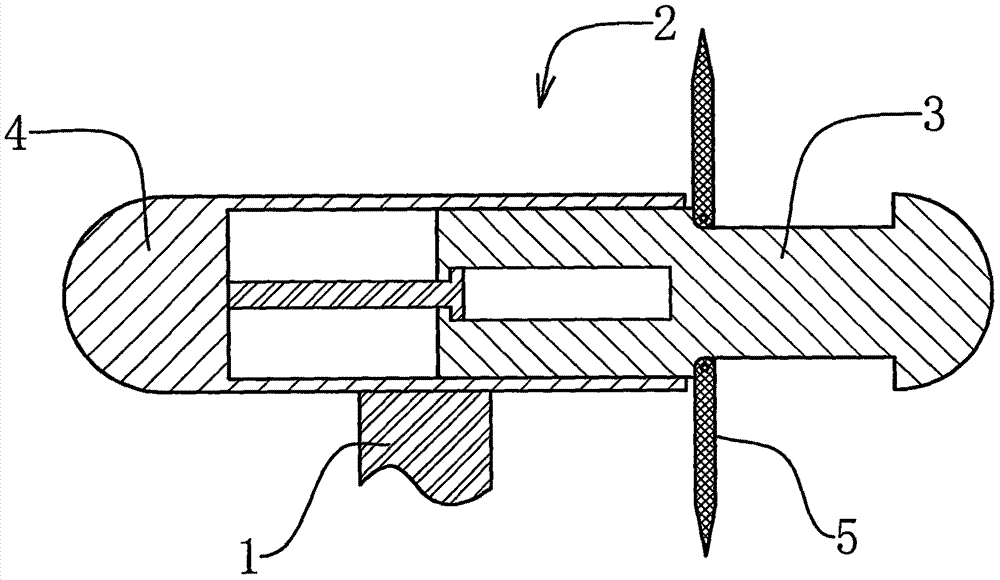

图1和图2分别是本叩诊锤两种使用状态图。

图中，

1、锤柄；

2、锤头；

3、锤柱；31、针槽；32、铰接部；33、限位槽；

4、锤套；41、锤槽；42、限位柱；43、限位块；

5、刺针。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1和图2所示，本实用新型一种神经内科医用叩诊锤，包括锤柄1和连接在锤柄1一端的锤头2，锤头2包括圆柱形锤柱3和一端具有锤槽41的圆套状锤套4，锤槽41呈内凹圆柱形，锤柱3前端远离锤槽41槽底，锤柱3外壁设有内凹圆套状针槽31，针槽31靠近锤柱3后端的一端槽底设有若干沿针槽31槽底周向分布的铰接部32，还包括若干刺针5，刺针5头部呈尖状，尾部铰接在铰接部32上，铰接部32与刺针5尾部之间设有扭簧，锤柱3整体嵌在锤槽41内，刺针5抵在锤槽41槽壁上，且能从锤槽41内拉出锤柱3，并露出针槽31，且刺针5通过扭簧带动并围绕铰接部32外翻，使刺针5沿锤柱3径向设置，且若干刺针5沿锤柱3周向呈射线状分布。

进一步的，锤槽41槽底固定有与锤柱3同轴设置的限位柱42，锤柱3后端具有限位槽33，限位柱42插入限位槽33内并固定有限位块43，且能从锤槽41内拉出锤柱3，并露出针槽31，并使限位块43滑动到限位槽33一端。针槽31与锤槽41同轴设置。锤柱3前端固定有橡胶触头。

正常使用时，锤柱3整体嵌在锤槽41内，此时可以利用锤柱3前端进行检查，以作为普通的叩诊锤使用，也可以从锤槽41内拉出锤柱3，并露出针槽31，且刺针5通过扭簧带动并围绕铰接部32外翻，使刺针5沿锤柱3径向设置，且若干刺针5沿锤柱3周向呈射线状分布，并配合锤柱3形成刺针轮结构，即可利用刺针5进行检查，因此本叩诊锤具有多种使用方式，且调节灵活。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了锤柄1、锤头2、锤柱3、针槽31、铰接部32、限位槽33、锤套4、锤槽41、限位柱42、限位块43、刺针5等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
