一种多功能头颅标本固定器的制作方法

本实用新型涉及固定器技术领域，具体为一种多功能头颅标本固定器。

背景技术：

目前在解剖实验室对头颅标本进行解剖时，尚无专用的固定工具，均将头颅标本放置在解剖台或方盘上，缺乏固定装置，使头颅标本无法固定，无法定位，操作时费时费力，出现摆动的情况，很难保证解剖实验的顺利进行，不便于实施解剖实验，在现有的头颅标本固定器装置中，例如申请号为201420484983.6的实用新型专利，包括中心板、横向滑杆、纵向滑杆、右侧固定桩、中间移动桩，左侧移动桩以及锥针，中间移动桩和左侧移动桩可在横向滑杆和纵向滑杆上滑行，该专利虽然可对头颅进行固定，但在实际使用时并没有方便操作，且固定效果较差。

技术实现要素：

本实用新型的目的在于提供一种多功能头颅标本固定器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多功能头颅标本固定器，包括底座，所述底座的底端设有底盘，所述底座通过旋转辊与底盘相连，所述旋转辊与底盘的连接处设有轴承，所述底座的圆周通过转环与底盘相连，所述底座的顶端设有底托圈，所述底托圈通过支撑连接杆与底座相连，所述底托圈的顶端设有内顶圈，所述内顶圈通过内支撑连接架与底托圈相连，所述底座的顶端后侧设有背板，所述背板通过活动件与底座相连，所述背板的正面四角均设有固定套，所述固定套的内部设有锥针，所述锥针通过螺纹与固定套相连。

优选的，所述底座的正面设有标签槽，所述标签槽的内壁安装有干燥板，所述标签槽的内部上下两端均设有卡槽，所述标签槽的左侧设有标签扣盖，所述标签扣盖的左侧上下两端均设有卡头，所述卡头与卡槽相配合，所述标签扣盖的内侧设有标签袋，所述标签袋的内部设有标签卡。

优选的，所述内顶圈的内壁安装有照明灯，所述底座的内部顶端中心处安装有供能装置，所述照明灯与供能装置电性连接。

优选的，所述内顶圈的外侧套接有硅胶套。

优选的，所述锥针的顶端安装有圆盘推把。

与现有技术相比，本实用新型的有益效果是：该多功能头颅标本固定器，通过背板、内顶圈和底托圈的配合，标签扣盖通过卡头和卡槽的配合将标签卡扣合在标签槽上，将头颅放置于底托圈上，底托圈对头颅的底端进行托起，头颅套接于内顶圈上，提高了对头颅固定时的稳定效果，调节背板的角度，锥针对头颅进行固定，方便了操作，且固定效果较高。

附图说明

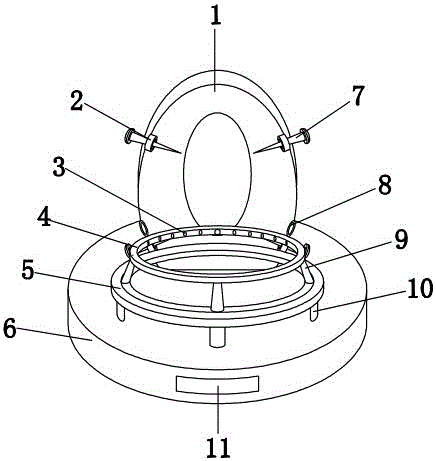

图1为本实用新型结构示意图；

图2为本实用新型的底盘结构示意图；

图3为本实用新型的锥针结构示意图；

图4为本实用新型的硅胶套结构示意图；

图5为本实用新型的标签槽结构示意图。

图中：1、背板，2、固定套，3、照明灯，4、内顶圈，5、底托圈，6、底座，7、锥针，8、活动件，9、内支撑连接架，10、支撑连接杆，11、标签槽，12、转环，13、供能装置，14、底盘，15、轴承，16、旋转辊，17、圆盘推把，18、螺纹，19、硅胶套，20、标签扣盖，21、标签袋，22、标签卡，23、卡头，24、干燥板，25、卡槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种多功能头颅标本固定器，包括底座6，所述底座6的底端设有底盘14，所述底座6通过旋转辊16与底盘14相连，所述旋转辊16与底盘14的连接处设有轴承15，通过旋转辊16和轴承15的配合，使底座6转动于底盘14上，提高了头颅的展示效果，所述底座6的圆周通过转环12与底盘14相连，通过设置转环12提高了底座6旋转时的稳定性，所述底座6的顶端设有底托圈5，所述底托圈5通过支撑连接杆10与底座6相连，底托圈5对头颅的底端进行托起，所述底托圈5的顶端设有内顶圈4，头颅套接于内顶圈4上，提高了对头颅固定时的稳定效果，所述内顶圈4通过内支撑连接架9与底托圈5相连，所述内顶圈4的内壁安装有照明灯3，所述底座6的内部顶端中心处安装有供能装置13，所述照明灯3与供能装置13电性连接，通过设置照明灯3提高了头颅内部的光线明亮度，提高了内部的可视效果，所述内顶圈4的外侧套接有硅胶套19，通过设置硅胶套19避免内顶圈4损伤头颅，所述底座6的顶端后侧设有背板1，所述背板1通过活动件8与底座6相连，所述背板1的正面四角均设有固定套2，所述固定套2的内部设有锥针7，锥针7对头颅进行固定，所述锥针7通过螺纹18与固定套2相连，所述锥针7的顶端安装有圆盘推把17，所述底座6的正面设有标签槽11，所述标签槽11的内壁安装有干燥板24，干燥板24避免标签卡22受潮，所述标签槽11的内部上下两端均设有卡槽25，所述标签槽11的左侧设有标签扣盖20，所述标签扣盖20的左侧上下两端均设有卡头23，所述卡头23与卡槽25相配合，标签扣盖20通过卡头23和卡槽25的配合，将标签卡22扣合在标签槽11上，所述标签扣盖20的内侧设有标签袋21，所述标签袋21的内部设有标签卡22。

标签扣盖20通过卡头23和卡槽25的配合，将标签卡22扣合在标签槽11上，将头颅放置于底托圈5上，底托圈5对头颅的底端进行托起，头颅套接于内顶圈4上，提高了对头颅固定时的稳定效果，调节背板1的角度，锥针7对头颅进行固定。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
