自控式吸痰组件的制作方法

本实用新型涉及医疗器材技术领域，具体涉及一种自控式吸痰组件。

背景技术：

痰液由多种物质组成，当痰液较为粘稠时，会吸附在人体的呼吸腔道内，堵塞人体的呼吸腔道，使人感觉呼吸气闷；痰液过浓通常人体产生病变的显像，需要及时进行治疗。痰液本身不仅影响患者呼吸，而且痰液中常常包裹有大量的病菌，长期滞留在人体中，会加重患者的健康状况，需要及时除去。传统的吸痰器通常都是采用集成一起的吸痰管、吸痰瓶、负压管结构，使用时直接将吸痰管插入患者呼吸道中，负压管与负压模块相连。吸痰的负压大小由负压模块来控制，而在许多负压模块中，并没有控制压力的结构，在不同痰液浓度大小情况下使用相同负压，常常无法达到很好的吸痰效果。另外根据病人病况的不同，需要吸痰的量也有不同，而传统的吸痰模块都是集合在一起，一旦一个部件出现破损或者堵塞现象，就必须更换说有的吸痰模块。

技术实现要素：

针对以上问题，本实用新型提供一种各个部件之间相互独立，并且可以方方便控制吸力大小的自控式吸痰组件。

本实用新型解决其技术问题所采用的技术方案是：该自控式吸痰组件包括相互连通的吸痰管、吸痰瓶、负压管，所述负压管上连接有负压模块；所述吸痰管的尾端通过吸管接头、连接导管与吸痰瓶相连通。所述吸管接头上设计有前后的连接头以及上部的通气口，所述通气口上设计有可以拔下的封闭盖；所述吸痰瓶上设计有两个连接插套，所述连接插套下端伸入所述吸痰瓶内，所述连接导管、负压管分别插入两个所述连接插套；所述负压管上设计有气流调节阀。

作为优选，所述气流调节阀包括阀体，所述阀体上设计有两个并列的左腔体、右腔体，所述左腔体、右腔体通过竖直的线形的连接缝相连通，所述左腔体内滑动装配有控制套，所述控制套上下连通，所述控制套的上部与负压管相连通，所述控制套下部与所述左腔体连通；所述吸痰瓶与右腔体相连通。

作为优选，所述负压管用来插入病患呼吸道的一端上加工有侧孔。

作为优选，与负压管连接的所述连接插套的端部上包裹有止回膜。

作为优选，所述负压模块采用手动的负压结构。

本实用新型的有益效果在于：本自控式吸痰组件使用时，各个部件之间使用可便于拆卸的插拔结构连接，在其中一个部件出现破损或者堵塞时方便更换。同时所述吸痰管连接的接头上设计有单独的通气孔，在通气孔打开时，可以中止负压吸痰，这样在人们在病人使用该吸痰组件进行吸痰时，如果感觉不够舒适，可以方便的随时中止吸痰过程。另外所述调节阀的装配使得人们可以方便的控制接入负压大小，从而使得人们可以方便的掌控吸痰时的力度。使得患者使用时较为舒适。

附图说明

图1是自控式吸痰组件的结构示意图。

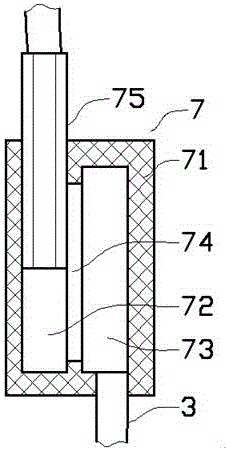

图2是气流调节阀的结构示意图。

具体实施方式

下面结合实施例对本实用新型进一步说明：

如图1中实施例所示，该自控式吸痰组件包括相互连通的吸痰管1、吸痰瓶2、负压管3，所述负压管3上连接有负压模块4；所述吸痰管1的尾端通过吸管接头5、连接导管6与吸痰瓶2相连通。所述吸管接头5上设计有前后的连接头以及上部的通气口，所述通气口上设计有可以拔下的封闭盖；所述吸痰瓶2上设计有两个连接插套21，所述连接插套21下端伸入所述吸痰瓶2内，所述连接导管6、负压管3分别插入两个所述连接插套21；所述负压管3上设计有气流调节阀7。

本自控式吸痰组件使用时，各个部件之间使用可便于拆卸的插拔结构连接，在其中一个部件出现破损或者堵塞时方便更换。同时所述吸痰管1连接的吸管接头5上设计有单独的通气孔，在通气孔打开时，可以中止负压吸痰，这样在人们在病人使用该吸痰组件进行吸痰时，如果感觉不够舒适，可以方便的随时中止吸痰过程。另外所述调节阀7的装配使得人们可以方便的控制接入负压大小，从而使得人们可以方便的掌控吸痰时的力度。使得患者使用时较为舒适。

在具体设计时，如图1和图2所示，所述气流调节阀7包括阀体71，所述阀体71上设计有两个并列的左腔体72、右腔体73，所述左腔体72、右腔体73通过竖直的线形的连接缝74相连通，所述左腔体72内滑动装配有控制套75，所述控制套75上下连通，所述控制套75的上部与负压管3相连通，所述控制套75下部与所述左腔体72连通；所述吸痰瓶2与右腔体73相连通。该气流调节阀结构简单，整体可以都使用塑料或者橡胶材料制作。所述控制套75位于所述左腔体72内的位置决定了所述连接缝74沟通面积，因此通过调控所述控制套75在所述阀体71内的位置可以实现气体流量的调节。由于所述连接缝为线形，使得气流调节更加准确。

如图1所示，所述负压管3用来插入病患呼吸道的一端上加工有侧孔。这样使得所述负压管3插入患者的呼吸道时，有更多的吸痰位置，不易产生堵塞等问题，吸痰效果更好。

如图1所示，与负压管3连接的所述连接插套21的端部上包裹有止回膜8。所述止回膜8可以防止所述吸痰瓶中的痰液被吸入所述负压管中。在具体设计时，所述负压模块4采用手动的负压结构。这样在没有电力的情况下，也可以方便的使用。
