一种五金制作车间空气净化装置的制作方法

本发明涉及一种空气净化装置，尤其涉及一种五金制作车间空气净化装置。

背景技术：

鞋的产生与自然环境、人类的智慧密不可分。远古时代，土地的高低不平，气候的严寒酷暑，人类本能地要保护自己的双脚，于是就出现了鞋：简单包扎脚的兽皮，树叶，便成了人类历史上最早的鞋。古人类保存下来的文献，仍能给我们提供一部精彩的鞋史服装，鞋帽，服饰，运动，休闲鞋盒：是鞋的外包装物品，同时也是鞋企业的一种宣传广告的平面媒体，同时又是个人收藏、整理、摆放鞋的一种不可缺少的包装物品。鞋盒综观发展历程，从原来的单调、简单已经发展到现在的高档、华丽、美观、实用、替代其他物品承装包装的现状了，并且还有继续发展的趋势，现在就已经有了塑料降解环保鞋盒了。随着中国制造鞋业的发展，鞋盒产业也同时得到了发展，中国的鞋盒现在远销世界各地，全国各地都有了鞋盒制造企业，尤其是广东、福建、浙江地区发展势头迅猛，具业内人士私自透漏广东有一家中国台湾鞋盒企业，每年的产值已经达到2亿元左右。

现有的五金制作车间空气净化装置存在空气净化范围小的缺点，因此亟需设计一种空气净化范围大的五金制作车间空气净化装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服现在的五金制作车间空气净化装置空气净化范围小的缺点，本发明要解决的技术问题是提供一种空气净化范围大的五金制作车间空气净化装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种五金制作车间空气净化装置，包括有推车、第一滑块、第一滑轨、水箱、硬质管、第一软管、扣环、气泵、第一拉线、第一定滑轮、支架、连接杆、第二拉线、第三定滑轮、左轴承座、支撑杆、第二定滑轮、第二弹簧、齿条、第二滑块、齿轮、螺母、丝杆、右轴承座、第二滑轨、转轴、活塞、第一弹簧、第二软管、L形杆和喷头；推车顶部左侧设置有第一滑轨，第一滑轨上设置有第一滑块，第一滑块顶部设置有水箱，水箱内设置有活塞，活塞底部和水箱内底部之间设置有第一弹簧，活塞顶部中间设置有连接杆，连接杆穿过水箱顶部，连接杆左侧上方连接有第一拉线，连接杆右侧上方连接有第二拉线，水箱左壁上设置有气泵，气泵左侧设置有第一软管，气泵底部设置有硬质管，硬质管穿过水箱左壁，水箱右壁上设置有第二软管，第二软管伸入水箱内，推车顶部右端设置有支架，支架内右壁上设置有右轴承座，右轴承座上安装有丝杆，丝杆上设置有螺母，螺母和丝杆配合，螺母底部和水箱右壁之间设置有L形杆，第二软管和L形杆连接，第二软管顶端设置有喷头，支架内顶部从左至右依次设置有第一定滑轮、第三定滑轮和第二滑轨，第一拉线绕过第一定滑轮，第一拉线下端连接有扣环，第一软管穿过扣环，第二滑轨上设置有第二滑块，第二滑块顶部右侧和支架内顶部之间设置有第二弹簧，第二滑块前侧设置有齿条，第二滑轨底部设置有支撑杆，支撑杆顶端设置有左轴承座，左轴承座上安装有转轴，转轴上设置有齿轮，齿轮和齿条啮合，转轴右端和丝杆左端相连接，支架外顶部设置有第二定滑轮，第二拉线依次绕过第三定滑轮和第二定滑轮，第二拉线末端和齿条顶端连接。

优选地，还包括有放置框，支架外右壁下方设置有放置框，放置框的立体形状为U形，放置框的左壁和右壁之间的距离为40cm，放置框的左壁顶部和右壁顶部处于同一水平面上。

优选地，L形杆上开有小孔，小孔的立体形状为圆柱形，小孔贯穿L形杆的前表面和L形杆的后表面，小孔的深度为2cm，小孔的直径为1cm，小孔的内表面为光滑曲面。

优选地，还包括有把手，支架外右壁上设置有把手，把手位于放置框的上方，把手的横截面的形状为椭圆形，把手的材质为不锈钢，把手的上表面和下表面均为光滑曲面。

优选地，还包括有加强筋，支架内右壁上方设置有加强筋，加强筋上端和支架内顶部右方连接，加强筋的形状为长方体，加强筋的材质为Q235钢，加强筋的厚度为2cm，加强筋横截面的形状为正方形。

优选地，还包括有橡胶垫，把手外围设置有橡胶垫，橡胶垫位于放置框上方，橡胶垫的体积和把手的体积之比为1：2，橡胶垫的材质为天然橡胶，橡胶垫的表面为粗糙曲面。

优选地，支架的材质为Q235钢，支架顶部左端面的形状为长方形，支架顶部的厚度为8cm，支架右壁的厚度为6cm，支架右壁的高度为1.5m，支架的外表面和内表面均为光滑平面。

优选地，水箱的立体形状为长方体形，水箱的材质为不锈钢，水箱的内壁和水箱的外壁之间的距离为1cm，水箱的容积为200升，水箱的内壁为光滑平面，水箱右壁的横截面形状为长方形。

优选地，第一弹簧和第二弹簧的材质为60Si2MnA，第一弹簧和第二弹簧的立体形状均为圆柱体形，第一弹簧和第二弹簧的长度比为 1：2，第一弹簧和第二弹簧的表面均为光滑曲面。

工作原理：当要对五金制作车间进行空气净化时，水箱内装有适量的消毒液，把推车推到要空气净化的五金制作车间，此时启动气泵工作，气泵通过第一软管把五金制作车间的空气吸入到气泵中，同时气泵通过硬质管把吸入的五金制作车间的空气排到水箱中，这时五金制作车间的空气可以经过消毒液消毒净化，水箱内的压强逐渐增大，从而推动活塞向上移动，第一弹簧逐渐被拉伸，活塞带动连接杆向上移动，连接杆带动第一拉线和第二拉线向上移动，第一拉线拉动扣环向上移动，扣环带动第一软管向上移动，从而可以增大气泵吸入五金制作车间的空气的范围，进而使五金制作车间的空气得到大范围的消毒净化。与此同时，第二拉线拉动齿条向上移动，第二弹簧逐渐被压缩，齿条带动齿轮正转，齿轮带动转轴正转，转轴带动丝杆正转，丝杆带动螺母向左移动，螺母带动L形杆向左移动，L形杆带动第二软管、喷头、水箱和水箱内部件向左移动，从而气泵可以更大范围的对五金制作车间的空气进行吸收净化，进而使整个五金制作车间的空气都保持一定的洁净度。当活塞向上移动到第二软管和水箱右壁的贯穿口上方时，净化后的五金制作车间的空气通过第二软管和喷头喷出到五金制作车间内，使五金制作车间内的空气可以循环消毒净化。当五金制作车间的空气净化完成时，气泵停止工作，第一弹簧要由伸长恢复为原长时，第一弹簧带动活塞向下移动，活塞带动连接杆向下移动，连接杆带动第一拉线和第二拉线向下移动，第一拉线拉动扣环向下移动，扣环带动第一软管向下移动。与此同时第二拉线对齿条没有拉力的作用，第二弹簧要由压缩恢复原长，第二弹簧带动齿条向下移动，齿条带动齿轮反转，齿轮带动转轴反转，转轴带动丝杆反转，丝杆带动螺母向右移动，螺母带动L形杆向右移动，L形杆带动第二软管、喷头、水箱和水箱内部件向右移动。当一段时间后，活塞、连接杆、第一拉线、第二拉线、齿条、螺母、水箱、第一弹簧和第二弹簧均复位。

因为还包括有放置框，支架外右壁下方设置有放置框，放置框的立体形状为U形，放置框的左壁和右壁之间的距离为40cm，放置框的左壁顶部和右壁顶部处于同一水平面上，所以可以在放置框内放一些急用物品，当装置或工人出现一些问题时，可以从放置框内拿一些急用物品，从而减小装置损失和减小工人损伤。

因为L形杆上开有小孔，小孔的立体形状为圆柱形，小孔贯穿L 形杆的前表面和L形杆的后表面，小孔的深度为2cm，小孔的直径为 1cm，小孔的内表面为光滑曲面，所以可以减轻L形杆的重量，从而使整个装置更加轻便，进而使整个装置适用更多场合。

因为还包括有把手，支架外右壁上设置有把手，把手位于放置框的上方，把手的横截面的形状为椭圆形，把手的材质为不锈钢，把手的上表面和下表面均为光滑曲面，所以在推动推车时，由于有把手的存在，把手有利于推车的推动，同时达到省力的目的。

因为还包括有加强筋，支架内右壁上方设置有加强筋，加强筋上端和支架内顶部右方连接，加强筋的形状为长方体，加强筋的材质为 Q235钢，加强筋的厚度为2cm，加强筋横截面的形状为正方形，所以加强筋在不增加总体装置的重量的情况下，起到固定支架的作用，同时增强支架的稳定性，进而延长支架的使用寿命。

因为还包括有橡胶垫，把手外围设置有橡胶垫，橡胶垫位于放置框上方，橡胶垫的体积和把手的体积之比为1：2，橡胶垫的材质为天然橡胶，橡胶垫的表面为粗糙曲面，所以当用把手推动推车时，橡胶垫可以对工人的手起保护作用，同时增强工人对把手的摩擦程度，这时工人推车可以更省力。

(3)有益效果

本发明达到了高效快速净化五金制作车间空气的目的，同时整个装置通过联动，使整个装置可以对五金制作车间进行大范围的空气进化，并且使空气保持一定的洁净度，从而保护五金制作车间工人的健康，进而提升工人的满意度，使工人可以创造更多的利益的效果。

附图说明

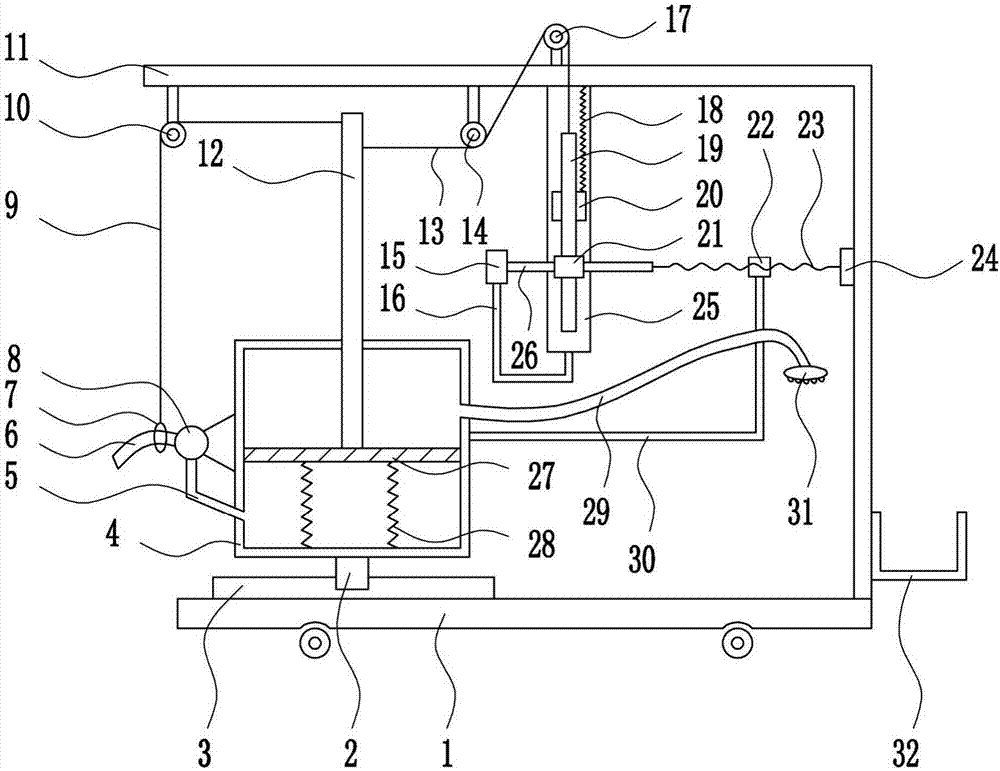

图1是本发明的第一种主视结构示意图。

图2是本发明的第二种主视结构示意图。

图3是本发明的第三种主视结构示意图。

图4是本发明的第四种主视结构示意图。

图5是本发明的第五种主视结构示意图。

图6是本发明的第六种主视结构示意图。

附图中的标记为：1-推车，2-第一滑块，3-第一滑轨，4-水箱， 5-硬质管，6-第一软管，7-扣环，8-气泵，9-第一拉线，10-第一定滑轮，11-支架，12-连接杆，13-第二拉线，14-第三定滑轮，15-左轴承座，16-支撑杆，17-第二定滑轮，18-第二弹簧，19-齿条，20- 第二滑块，21-齿轮，22-螺母，23-丝杆，24-右轴承座，25-第二滑轨，26-转轴，27-活塞，28-第一弹簧，29-第二软管，30-L形杆， 31-喷头，32-放置框，33-小孔，34-把手，35-加强筋，36-橡胶垫。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种五金制作车间空气净化装置，如图1-6所示，包括有推车1、第一滑块2、第一滑轨3、水箱4、硬质管5、第一软管6、扣环7、气泵8、第一拉线9、第一定滑轮10、支架11、连接杆12、第二拉线13、第三定滑轮14、左轴承座15、支撑杆16、第二定滑轮17、第二弹簧18、齿条19、第二滑块20、齿轮21、螺母22、丝杆23、右轴承座24、第二滑轨25、转轴26、活塞27、第一弹簧28、第二软管29、L形杆30和喷头31；推车1顶部左侧设置有第一滑轨3，第一滑轨3上设置有第一滑块2，第一滑块2顶部设置有水箱4，水箱4内设置有活塞27，活塞27底部和水箱4内底部之间设置有第一弹簧28，活塞27顶部中间设置有连接杆12，连接杆12穿过水箱4 顶部，连接杆12左侧上方连接有第一拉线9，连接杆12右侧上方连接有第二拉线13，水箱4左壁上设置有气泵8，气泵8左侧设置有第一软管6，气泵8底部设置有硬质管5，硬质管5穿过水箱4左壁，水箱4右壁上设置有第二软管29，第二软管29伸入水箱4内，推车 1顶部右端设置有支架11，支架11内右壁上设置有右轴承座24，右轴承座24上安装有丝杆23，丝杆23上设置有螺母22，螺母22和丝杆23配合，螺母22底部和水箱4右壁之间设置有L形杆30，第二软管29和L形杆30连接，第二软管29顶端设置有喷头31，支架11 内顶部从左至右依次设置有第一定滑轮10、第三定滑轮14和第二滑轨25，第一拉线9绕过第一定滑轮10，第一拉线9下端连接有扣环 7，第一软管6穿过扣环7，第二滑轨25上设置有第二滑块20，第二滑块20顶部右侧和支架11内顶部之间设置有第二弹簧18，第二滑块20前侧设置有齿条19，第二滑轨25底部设置有支撑杆16，支撑杆16顶端设置有左轴承座15，左轴承座15上安装有转轴26，转轴 26上设置有齿轮21，齿轮21和齿条19啮合，转轴26右端和丝杆 23左端相连接，支架11外顶部设置有第二定滑轮17，第二拉线13 依次绕过第三定滑轮14和第二定滑轮17，第二拉线13末端和齿条 19顶端连接。

还包括有放置框32，支架11外右壁下方设置有放置框32，放置框32的立体形状为U形，放置框32的左壁和右壁之间的距离为40cm，放置框32的左壁顶部和右壁顶部处于同一水平面上。

L形杆30上开有小孔33，小孔33的立体形状为圆柱形，小孔 33贯穿L形杆30的前表面和L形杆30的后表面，小孔33的深度为 2cm，小孔33的直径为1cm，小孔33的内表面为光滑曲面。

还包括有把手34，支架11外右壁上设置有把手34，把手34位于放置框32的上方，把手34的横截面的形状为椭圆形，把手34的材质为不锈钢，把手34的上表面和下表面均为光滑曲面。

还包括有加强筋35，支架11内右壁上方设置有加强筋35，加强筋35上端和支架11内顶部右方连接，加强筋35的形状为长方体，加强筋35的材质为Q235钢，加强筋35的厚度为2cm，加强筋35横截面的形状为正方形。

还包括有橡胶垫36，把手34外围设置有橡胶垫36，橡胶垫36 位于放置框32上方，橡胶垫36的体积和把手34的体积之比为1：2，橡胶垫36的材质为天然橡胶，橡胶垫36的表面为粗糙曲面。

支架11的材质为Q235钢，支架11顶部左端面的形状为长方形，支架11顶部的厚度为8cm，支架11右壁的厚度为6cm，支架11右壁的高度为1.5m，支架11的外表面和内表面均为光滑平面。

水箱4的立体形状为长方体形，水箱4的材质为不锈钢，水箱4 的内壁和水箱4的外壁之间的距离为1cm，水箱4的容积为200升，水箱4的内壁为光滑平面，水箱4右壁的横截面形状为长方形。

第一弹簧28和第二弹簧18的材质为60Si2MnA，第一弹簧28和第二弹簧18的立体形状均为圆柱体形，第一弹簧28和第二弹簧18 的长度比为1：2，第一弹簧28和第二弹簧18的表面均为光滑曲面。

工作原理：当要对五金制作车间进行空气净化时，水箱4内装有适量的消毒液，把推车1推到要空气净化的五金制作车间，此时启动气泵8工作，气泵8通过第一软管6把五金制作车间的空气吸入到气泵8中，同时气泵8通过硬质管5把吸入的五金制作车间的空气排到水箱4中，这时五金制作车间的空气可以经过消毒液消毒净化，水箱 4内的压强逐渐增大，从而推动活塞27向上移动，第一弹簧28逐渐被拉伸，活塞27带动连接杆12向上移动，连接杆12带动第一拉线 9和第二拉线13向上移动，第一拉线9拉动扣环7向上移动，扣环7 带动第一软管6向上移动，从而可以增大气泵8吸入五金制作车间的空气的范围，进而使五金制作车间的空气得到大范围的消毒净化。与此同时，第二拉线13拉动齿条19向上移动，第二弹簧18逐渐被压缩，齿条19带动齿轮21正转，齿轮21带动转轴26正转，转轴26 带动丝杆23正转，丝杆23带动螺母22向左移动，螺母22带动L形杆30向左移动，L形杆30带动第二软管29、喷头31、水箱4和水箱4内部件向左移动，从而气泵8可以更大范围的对五金制作车间的空气进行吸收净化，进而使整个五金制作车间的空气都保持一定的洁净度。当活塞27向上移动到第二软管29和水箱4右壁的贯穿口上方时，净化后的五金制作车间的空气通过第二软管29和喷头31喷出到五金制作车间内，使五金制作车间内的空气可以循环消毒净化。当五金制作车间的空气净化完成时，气泵8停止工作，第一弹簧28要由伸长恢复为原长时，第一弹簧28带动活塞27向下移动，活塞27带动连接杆12向下移动，连接杆12带动第一拉线9和第二拉线13向下移动，第一拉线9拉动扣环7向下移动，扣环7带动第一软管6向下移动。与此同时第二拉线13对齿条19没有拉力的作用，第二弹簧 18要由压缩恢复原长，第二弹簧18带动齿条19向下移动，齿条19 带动齿轮21反转，齿轮21带动转轴26反转，转轴26带动丝杆23 反转，丝杆23带动螺母22向右移动，螺母22带动L形杆30向右移动，L形杆30带动第二软管29、喷头31、水箱4和水箱4内部件向右移动。当一段时间后，活塞27、连接杆12、第一拉线9、第二拉线13、齿条19、螺母22、水箱4、第一弹簧28和第二弹簧18均复位。

因为还包括有放置框32，支架11外右壁下方设置有放置框32，放置框32的立体形状为U形，放置框32的左壁和右壁之间的距离为 40cm，放置框32的左壁顶部和右壁顶部处于同一水平面上，所以可以在放置框32内放一些急用物品，当装置或工人出现一些问题时，可以从放置框32内拿一些急用物品，从而减小装置损失和减小工人损伤。

因为L形杆30上开有小孔33，小孔33的立体形状为圆柱形，小孔33贯穿L形杆30的前表面和L形杆30的后表面，小孔33的深度为2cm，小孔33的直径为1cm，小孔33的内表面为光滑曲面，所以可以减轻L形杆30的重量，从而使整个装置更加轻便，进而使整个装置适用更多场合。

因为还包括有把手34，支架11外右壁上设置有把手34，把手 34位于放置框32的上方，把手34的横截面的形状为椭圆形，把手34的材质为不锈钢，把手34的上表面和下表面均为光滑曲面，所以在推动推车1时，由于有把手34的存在，把手34有利于推车1的推动，同时达到省力的目的。

因为还包括有加强筋35，支架11内右壁上方设置有加强筋35，加强筋35上端和支架11内顶部右方连接，加强筋35的形状为长方体，加强筋35的材质为Q235钢，加强筋35的厚度为2cm，加强筋 35横截面的形状为正方形，所以加强筋35在不增加总体装置的重量的情况下，起到固定支架11的作用，同时增强支架11的稳定性，进而延长支架11的使用寿命。

因为还包括有橡胶垫36，把手34外围设置有橡胶垫36，橡胶垫36 位于放置框32上方，橡胶垫36的体积和把手34的体积之比为1：2，橡胶垫36的材质为天然橡胶，橡胶垫36的表面为粗糙曲面，所以当用把手34推动推车1时，橡胶垫36可以对工人的手起保护作用，同时增强工人对把手34的摩擦程度，这时工人推车1可以更省力。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
