一种多功能智能按摩器的制作方法

本发明涉及一种按摩器，具体是一种多功能智能按摩器。

背景技术：

现代化快节奏的生活中，对于无法获得性满足和性高潮的夫妻、离异、分居及单身男女，常常困惑于性生活的质量，这不仅会影响平时的学习和工作，还会给身心健康带来影响，长期以往还会对社会造成无法预知的后果。目前市面上虽然有很多自慰器，女性自慰器常见的有勃起的假阴茎、振动棒或振动蛋、指套自慰器等等，男性自慰器主要有充气娃娃和假阴唇倒模等等，但上述自慰方式的不足之处是无法让使用者满足三个兴奋点（三个兴奋点指：两个乳头和阴茎或阴唇部位）同时兴奋的需求；另外目前市面上的一般按摩产品均是模拟手法按摩，缺少模拟嘴唇和舌头按摩的产品。

技术实现要素：

本发明为了克服现有技术存在的不足，提供了一种多功能智能按摩器。

本发明采取以下技术方案予以实现：

一种多功能智能按摩器，其特征在于包括主杆、支杆、伸缩杆和按摩装置；所述主杆包括电源按钮、主控板、充电电池和充电装置，所述电源按钮、充电电池和充电装置均通过导线与主控板相连；所述支杆和伸缩杆一端与主杆相连，另一端与按摩装置相连，所述按摩装置在电源接口和电源插槽连接后与主控板相连。

上述支杆包括左支杆和右支杆；所述支杆与主杆通过转动装置相连，所述转动装置采用电动或手动转动方式工作。

上述充电装置采用外接电源插口或无线充电装置。

上述伸缩杆通过伸缩传动装置与主杆相连，所述伸缩传动装置包括：同步电机、齿轮组和齿条，所述同步电机固定在主杆内并通过导线与主控板相连，所述齿轮组固定在同步电机的转轴上并与齿条啮合安装，所述齿条固定安装在伸缩杆上。

上述按摩装置通过连接装置分别与支杆和伸缩杆相连，所述连接装置采用球铰链结构或连接杆结构。

上述连接装置通过连接件与按摩装置相连，所述连接件采用磁吸、螺纹、卡合或卡扣结构。

上述主杆内安装有无线通讯模块，所述无线通讯模块通过导线与主控板相连。

上述主杆内安装有振动传感器，所述振动传感器通过导线与主控板相连。

上述主杆外安装有控制按钮和显示屏，所述控制按钮包括：伸缩控制按钮和展开控制按钮，所述控制按钮和显示屏通过导线与主控板相连。

上述按摩装置包括吸附环、电机、连接件、集电环、转轴、仿真舌头、电源接口和吸附罩；所述电机和集电环安装固定在连接件底部并通过导线与电源接口相连，所述仿真舌头安装固定在转轴上，所述仿真舌头内安装有电热丝，所述电热丝通过导线与集电环相连，所述吸附环内安装有电热丝，所述电热丝通过导线与电源接口相连，所述吸附环与吸附罩相连，所述吸附罩与连接件相连。

上述按摩装置中的仿真舌头可以拆卸更换成振动按摩头，使按摩装置具备新的功能。

上述主杆外安装有一个握环，所述握环采用塑料、硅胶或橡胶制成。

上述主杆外安装有一个电源指示灯，所述电源指示灯通过导线与主控板相连。

上述控制按钮具有对本案的多功能智能按摩器上锁和解锁的功能。

上述无线通讯模块在将本案的多功能智能按摩器与智能设备连接后，用户可通过智能设备上的APP对本案的多功能智能按摩器做上锁和解锁操作，所述上锁和解锁操作采用密码或指纹方式实施。

上述无线通讯模块在将本案的多功能智能按摩器与智能设备连接后，用户可通过智能设备上的APP对本案的多功能智能按摩器上的各项工作参数进行设置和调整。

与现有技术相比，本发明的有益效果是：通过左右支杆上的按摩装置可以同时满足用户对两个乳头的按摩，按摩装置还能模拟嘴唇和舌头的动作进一步刺激乳头，另外通过伸缩杆上的按摩装置用户可以同时对阴茎或阴唇进行按摩刺激，按摩装置还可以根据用户需要进行更换，比如在伸缩杆上换上仿真的阴唇倒模或仿真阴茎，然后再通过伸缩杆上的伸缩传动装置带动伸缩杆模拟一进一出的动作，能让用户更快的进入到兴奋的状态，为了能够营造逼真的氛围，用户还可以让本案的多功能智能按摩器播放出自己喜欢的高潮声音，同时用户还能通过无线通讯模块让智能设备与本案的多功能智能按摩器相连，然后通过智能设备上的APP对按摩器上的各种参数进行个性化设置，让按摩器的工作效能达到最佳的状态；在用户不使用的时候，可以将支杆和伸缩杆收纳起来，从整体上让本案的多功能智能按摩器变得更加简洁时尚；相信本发明所提供的多功能智能按摩器一定会给用户带来一种全新的用户体验。

附图说明

构成本申请的一部分说明书附图用来提供对本发明的进一步理解，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。

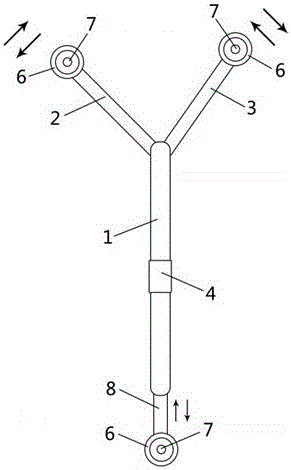

图1为本发明实施例的主视图。

图2为本发明实施例的侧视图。

图3为本发明实施例主杆的外部示意图。

图4为本发明实施例主杆的内部示意图。

图5为本发明实施例中各装置与主控板连接示意图。

图6为本发明实施例中球铰链结构连接示意图。

图7为本发明实施例中按摩装置俯视图。

图8为本发明实施例中按摩装置内部结构示意图。

图中，1-主杆，2-左支杆，3-右支杆，4-握环，5-按摩装置，6-吸附环，7-振动按摩头，8-伸缩杆，9-连接杆结构，10-电源按钮，11-电源指示灯，12-无线通讯模块，13-主控板，14-充电电池，15-外接电源插口，16-振动传感器，17-电机，18-连接件，19-集电环，20-转轴，21-仿真舌头，22-电源接口，23-伸缩控制按钮，24-展开控制按钮，25-电源插槽，26-步进电机，27-齿轮组，28-齿条，29-转动装置，30-连接装置，31-吸附罩，32-电热丝，33-电热丝，34-球铰链结构，35-无线充电装置，36-扬声器，37-显示屏。

具体实施方式

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本发明。

如图1～8所示，为本发明的一个优选实施例。

一种多功能智能按摩器，其特征在于包括主杆1、支杆、伸缩杆8和按摩装置5；所述主杆1包括电源按钮10、主控板13、充电电池14和充电装置，所述电源按钮10、充电电池14和充电装置均通过导线与主控板13相连；所述支杆和伸缩杆8一端与主杆1相连，另一端与按摩装置5相连，所述按摩装置5在电源接口22和电源插槽25连接后与主控板13相连；所述电源接口22安装在按摩装置5上并与按摩装置5内的多个电子部件相连，所述电源插槽25安装在支杆和伸缩杆8上，并通过导线与主控板13相连，只有在电源接口22和电源插槽25连接后，按摩装置5上才会通电，并可以按照从主控板13接收的指令开始工作。

所述主杆1在设计制造时具有一定的弧度，以更加贴合人体的体型，同时支杆和伸缩杆8在设计时也会配合主杆1的弧度进行生产。

所述支杆包括左支杆2和右支杆3。

所述支杆与主杆1通过转动装置29相连，所述转动装置29采用电动或手动转动方式工作；在实际生产时可以根据配置的高低来选择安装电动转动装置或手动转动装置，当安装电动转动装置后，所述的电动转动装置将通过导线与主控板13相连，用户通过展开控制按钮24来控制左右支杆的展开角度，同时主控板13还具有记忆功能，能够将左右支杆最后展开的角度记忆下来，在用户下次使用时本案的多功能智能按摩器会自动将左右支杆展开到用户最后一次使用的位置，免去了用户再进行调试的麻烦过程；当安装手动转动装置后，用户则需要手动将左右支杆展开到合适的角度位置。

所述充电装置采用外接电源插口15或无线充电装置35；所述外接电源插口15可以为本案的多功能智能按摩器充电，当然除了采用外接电源插口15充电的方式外，还可以通过无线充电装置35的方式给本案的多功能智能按摩器进行无线充电。

所述伸缩杆8通过伸缩传动装置与主杆1相连，所述伸缩传动装置包括：同步电机26、齿轮组27和齿条28，所述同步电机26固定在主杆1内并通过导线与主控板13相连，所述齿轮组27固定在同步电机26的转轴上并与齿条28啮合安装，所述齿条28固定安装在伸缩杆8上；伸缩传动装置可以保证伸缩杆8在主杆1内做任意的伸缩来回运动，可以模拟性生活时一进一出的动作，同时伸缩杆8伸缩的进程距离和伸缩的速度都可通过无线通讯模块12或控制按钮进行设置。

所述按摩装置5通过连接装置30分别与支杆和伸缩杆8相连，所述连接装置30采用球铰链结构34或连接杆结构9，在实际生产时可以根据用户的需要进行选择安装。

所述连接装置30通过连接件18与按摩装置5相连，所述连接件18采用磁吸、螺纹、卡合或卡扣结构，通过连接件18可以让用户很方便的将按摩装置5从连接装置30上取下来，然后根据需要进行不同类型按摩装置5的更换，以满足不同的需要。

所述主杆1内安装有无线通讯模块12，所述无线通讯模块12通过导线与主控板13相连，通过无线通讯模块12用户可以将智能设备与本案的多功能智能按摩器相连接，然后通过智能设备上的APP对本案的多功能智能按摩器的工作参数进行设置，所述无线通讯模块12采用WIFI模块或蓝牙模块。

所述主杆1内安装有振动传感器16，所述振动传感器16通过导线与主控板13相连，当用户没有使用本案的多功能智能按摩器一段时间后，即振动传感器16感知不到振动或移动一段时间后，主控板13会自动关闭按摩器的电源，最大限度的节约电能。

所述主杆1外安装有控制按钮和显示屏37，所述控制按钮包括：伸缩控制按钮23和展开控制按钮24，所述控制按钮和显示屏37通过导线与主控板13相连；所述伸缩控制按钮23用于控制伸缩杆8的运动，同时还能通过显示屏37来设置伸缩杆8的各种运动参数，所述展开控制按钮24用于控制左右支杆的展开角度，以满足不同身高、胖瘦用户的需要。

所述按摩装置5包括吸附环6、电机17、连接件18、集电环19、转轴20、仿真舌头21、电源接口22和吸附罩31；所述电机17和集电环19安装固定在连接件18底部并通过导线与电源接口22相连，所述仿真舌头21安装固定在转轴20上，所述仿真舌头21内安装有电热丝32，所述电热丝32通过导线与集电环19相连，所述吸附环6内安装有电热丝33，所述电热丝33通过导线与电源接口22相连，所述吸附环6与吸附罩31相连，所述吸附罩31与连接件18相连。按摩装置5有多种形式，可以根据用户需要来进行更换，可以将仿真舌头21更换为振动按摩头7，以满足不同用户的需要；所述电热丝32和电热丝33能够让仿真舌头21和吸附环6具有温度，该温度刚好是接近人体的温度，可以让用户有一种更加逼真的体验，仿真舌头21的转动速度和温度以及吸附环6的温度都可以在无线通讯模块12让智能设备与本案的多功能智能按摩器相连后，通过智能设备上的APP进行设置；所述集电环19可以保证仿真舌头21在转动时电热丝32不会缠绕在转轴20上；所述仿真舌头21、吸附环6和吸附罩31采用塑料、硅胶或橡胶制成。

所述主杆1内安装有扬声器36，所述扬声器36通过导线与主控板13相连，扬声器36不仅可以在用户使用本案的多功能智能按摩器时发出声音，以提高按摩刺激的效果，还可以在其他人试图开启已经上锁的本案中的多功能智能按摩器时发出警报提示音。

为了方便用户抓握主杆1，在所述主杆1外安装有一个握环4，所述握环4采用塑料、硅胶或橡胶制成。

为了方便用户查看本案的多功能智能按摩器的工作状态，在所述主杆1外安装有一个电源指示灯11，所述电源指示灯11通过导线与主控板13相连，用户通过查看电源指示灯11颜色的变化可以获取相对应按摩器的工作状态信息，比如蓝色表示与智能设备连接，绿色表示工作正常，红色表示电量低等等。

为了防止他人使用本案的多功能智能按摩器，造成不必要的交叉感染，用户可以通过控制按钮对本案的多功能智能按摩器上锁或通过无线通讯模块12借助智能设备上的APP对本案的多功能智能按摩器进行密码或指纹上锁，这样当其他人通过按压电源按钮10试图打开多功能智能按摩器时控制按钮除了用来解锁外其他功能都将失效，并且在用户的智能设备APP上将会出现一条别人试图打开按摩器的提示，以便用户及时处理；用户对本案的多功能智能按摩器进行解锁时需要根据显示屏37上显示的提示通过控制按钮来解锁，或通过智能设备上的APP来解锁。

本实施例的多功能智能按摩器的工作原理如下：先通过外接电源插口15或无线充电装置35为按摩器充满电，然后连接电源接口22和电源插槽25，并安装好自己喜欢的按摩装置5，接着用户通过按压电源按钮10来接通多功能智能按摩器的电源，此时电源指示灯11亮起，用户可根据显示屏37上的显示来设置无线通讯模块12并通过它将智能设备与本案的按摩器连接，或直接按压控制按钮来打开左右支杆和伸缩杆8到用户合适的位置，当位置就位后，用户就可以通过智能设备上的APP分别调节吸附环6、仿真舌头21的温度，以及仿真舌头21的转动速度，同时还可以调节伸缩杆8的伸缩进程距离以及伸缩的速度，当一切参数准备就绪后，就可以将本案的按摩器放置到用户身体上的指定位置，开始享受美妙的快乐体验，此时用户可以一手通过握环4握紧按摩器，一手还可以操作智能手机来改变相应的工作参数，为了能够让感受更加身临其境，用户还可以选择自己喜欢的呻吟声通过安装在按摩器内的扬声器36播放出来以增加刺激效果；在使用完后，取下按摩装置5，再次按压电源按钮10就可以将左右支杆和伸缩杆8复位到最初始状态，方便用户收纳保存。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
