降压仪的制作方法

本发明涉及一种血压降压仪。特别是涉及一种具有多功能的用于血压的降压仪。
背景技术：

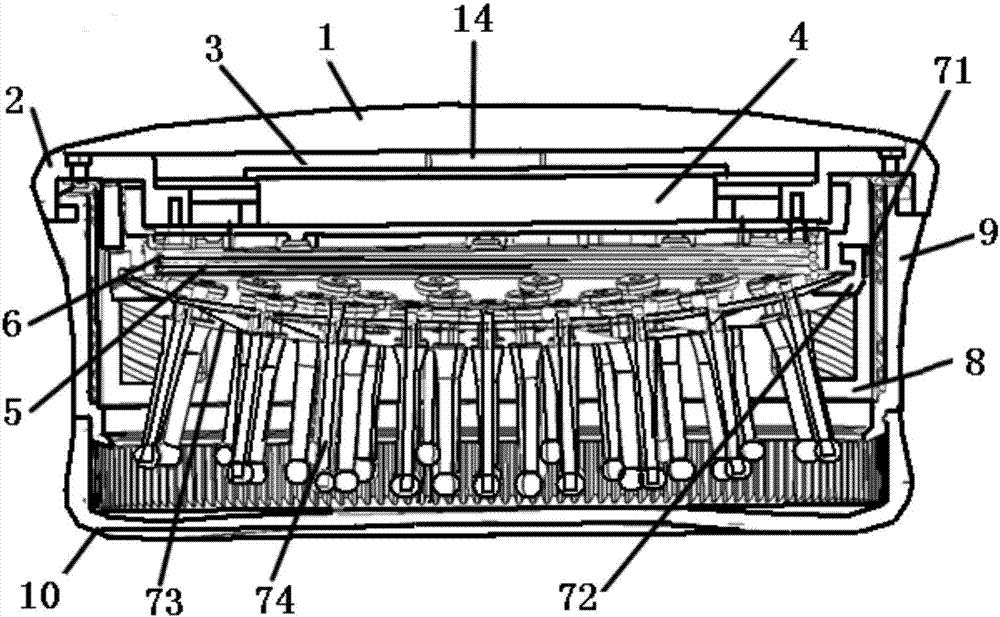

：在现有技术中，生物电平衡仪包括壳体、壳体上的导电手握极、底壳体上开有三个相对的大圆孔，在大圆孔内有金属板，金属板上间隔固定插布有21个金属梳齿，金属梳齿连接治疗电路并与壳体上的导电手握极和人体形成电流回路,以平衡细胞电位实现血压下降。在光谱中，620-650nm光谱属于血卟啉类衍生物的特征光谱。因而用650nm的光源照射血液时，可改变血液多种酶的活性、调节脂代谢改变血粘度、改善血流变和循环，最终使血压下降。技术实现要素：本发明所要解决的技术问题是，提供一种具有高效、安全、舒适感的降血压效果的多功能的降压仪。本发明所采用的技术方案是：一种降压仪，包括有由依次设置的上端盖、导电手握环、中部壳体和底部护盖共同构成的外部壳体，所述中部壳体的上端与所述的导电手握环为活动连接，所述的外部壳体内侧由上至下设置有：电路板，通过导线分别与所述电路板相连的充电电池和led一体化光照板，以及通过导电弹簧与所述的led一体化光照板电连接的导电导光梳齿机构，其中，所述的电路板通过导电螺丝连接导电手握环所述的导电导光梳齿机构的外侧套有金属骨架筒，所述金属骨架筒的上端口通过螺丝与所述的导电手握环固定连接，所述金属骨架筒的筒壁上间隔的形成有导向槽，所述导电导光梳齿机构的外周面上间隔的形成有外螺纹结构，所述导电导光梳齿机构的外螺纹结构穿过所述的导向槽与形成在所述中部壳体内周面的内螺纹为能够旋转啮合的螺纹连接。所述的电路板包括有与所述的充电电池相连的充电电路，分别与充电电池和导电手握环相连的生物电电路,分别与生物电电路和led一体化光照板相连的led一体化光照板电流控制电路。所述的上端盖包括有主盖和位于主盖一侧的装饰盖，所述装饰盖上形成有与所述的充电电路相连的usb充电插口，所述usb充电插口上插盖有充电插口防尘盖。所述的led一体化光照板包括有与所述的电路板中的led一体化光照板电流控制电路相连的led电路板和直径小于led电路板直径的金属反光板，所述led电路板上设置有若干个led灯，所述金属反光板上形成有与所述的led灯相对应能够透过led灯光的灯孔，所述led电路板和金属反光板之间设置有绝缘隔离垫，绝缘隔离垫上形成有与所述金属反光板上的灯孔相对应的通孔，led电路板的周边形成有用于与所述的导电弹簧导电连接的导电接触圈，导电接触圈通过导线与电路板的生物电电路相连接。所述的导电导光梳齿机构包括有一体化弹性导电气囊，安装在所述一体化弹性导电气囊下端的用于对人体实施导电、导光、按摩和美容保健功能的金属导电导光梳齿，安装在所述一体化弹性导电气囊上端内侧的用于与所述的中部壳体螺纹连接的弹性导电气囊支撑圈，套在所述一体化弹性导电气囊外侧用于紧固一体化弹性导电气囊和弹性导电气囊支撑圈的弹性导电气囊金属禁锢卡圈。所述的一体化弹性导电气囊包括有弹性不导电pu层和嵌入在所述弹性不导电pu层内侧底部的弹性导电硅胶层，所述弹性导电硅胶层和弹性不导电pu层上整体形成有上下贯通的用于卡入金属导电导光梳齿的卡孔，所述的导电弹簧的下端连接所述弹性导电硅胶层用于给金属导电导光梳齿提供电气连接，所述插入到卡孔内的金属导电导光梳齿的上端对应led一体化光照板，由弹性不导电pu层和弹性导电硅胶层构成的一体化弹性导电气囊为凹面或平面或拱形结构。所述的一体化弹性导电气囊上设置有若干个金属导电导光梳齿，每一个金属导电导光梳齿都包括有由上至下一体形成的：梳齿基座、嵌入段、梳齿主体和梳齿头，其中，所述的梳齿基座直径远大于所述卡孔的直径，且位于所述弹性导电硅胶层的上端面，所述的嵌入段紧密的嵌入在所述卡孔内，所述的梳齿主体为圆柱体或锥体结构，所述梳齿主体上端面直径远大于所述卡孔的直径，且位于所述弹性不导电pu层的下端面，所述的梳齿头为圆端头，所述金属导电导光梳齿由上至下沿轴向形成有上下贯通的能够将led一体化光照板中的led光导出的中心导光通孔，所述中心导光通孔内设置有导光体。所述的金属导电导光梳齿输出光束的波长在300nm—1000μm范围之间，光强＞2lux。所述的梳齿基座在与所述弹性导电硅胶层上端面接触的下周边形成为防止对弹性导电硅胶层造成磨损的圆弧结构。所述的弹性导电气囊支撑圈的外周面间隔的形成有1个以上的向外凸出的斜齿块，每两个斜齿块之间设置有向内凹进的用于与所述的弹性导电气囊金属禁锢卡圈结合的凹槽，所述的弹性导电气囊金属禁锢卡圈向上凸出的形成有用于嵌入在所述弹性导电气囊支撑圈上的凹槽内的卡片，所述金属骨架筒的筒壁上开有与所述弹性导电气囊支撑圈外侧的斜齿块个数相同的导向槽，每一个斜齿块对应穿过一个导向槽与所述的中部壳体的内螺纹相连接。本发明的降压仪，具有如下有益效果：1、可以自适应人体外廓形状而使梳齿可以任意角度自由活动。本发明既能满足梳齿在弹性的自由活动中传输光束、及传导电流的需要，亦同时可实现梳动的灵活性与舒适性。极大的提高了使用时的舒适度，延长使用时间，从而提高了治疗效果。2、全部梳齿可以缩进或伸出。伸出时用作梳理、美容或穴位电刺激疗法，梳齿缩进时用作刮痧或按摩疗法。使本发明拥有了科学的更多的治疗方式，提高并扩大健康保健范围。3、能够利用导电气囊本身的电阻对人体电位差进行平衡。人体的病症区任意两点存在较高的电位差。本发明以导电梳齿为人体电位采纳点，由于每只梳齿位置不同，因此梳齿可采纳不同的电位差，并将这种电位差通过一体化弹性导电气囊的本身电阻(100-500ω)进行电位差释放，逐步使细胞异常电位趋于平衡；同时以微电流输入人体并形成闭合电流回路进行生物电方式的同步治疗；另外辅以特定波长的光束对人体治疗区进行光子照射治疗；4、利用平衡细胞电位、生物电微电流、卟啉类衍生物光束照射的三种作用不同却功效互补的复合治疗方式，可有效的改变血粘度、增加血流量、减少血管痉挛。并且，能够美容祛斑，延缓脸上皱纹。本发明是一种具有高效、安全、舒适感的降血压及多功能保健的医疗器具。同时本发明对治疗头痛、醒脑护脑亦有明显的疗效。附图说明图1是本发明降压仪的外部结构示意图；图2是本发明降压仪的内部结构示意图；图3是本发明降压仪分解结构示意图；图4是本发明中充电电路原理图；图5是本发明中生物电及led一体化光照板电流控制电路原理图；图6是本发明中led电路板的电路原理图；图7是本发明中led一体化光照板的结构示意图；图8是本发明中导电导光梳齿机构的梳齿缩进时的剖面结构示意图；图9是本发明中导电导光梳齿机构的梳齿伸出时的结构示意图；图10是本发明中一体化弹性导电气囊的结构示意图；图11是图9所示的一体化弹性导电气囊的分解结构示意图；图12是本发明中金属导电导光梳齿的结构示意图；图13是本发明中弹性导电气囊支撑圈的结构示意图；图14是本发明中弹性导电气囊金属禁锢卡圈的结构示意图；图15是本发明中金属骨架筒的结构示意图；图16是本发明中中部壳体的结构示意图；图17是病症区电位差采集平衡示意图；图18是病症区输入生物电治疗方式示意图。图中1：上端盖11：主盖12：装饰盖13：sub充电插口14：充电插口防尘盖2：导电手握环3：电路板4：充电电池5：led一体化光照板51：led电路板52：金属反光板53：led灯54：灯孔55：绝缘隔离垫56：导电接触圈6：导电弹簧7：导电导光梳齿机构71：弹性导电气囊支撑圈711：斜齿块712：凹槽72：弹性导电气囊金属禁锢卡圈73：一体化弹性导电气囊731：弹性导电硅胶层732：弹性不导电pu层733：卡孔74：金属导电导光梳齿741：梳齿基座742：嵌入段743：梳齿主体744：梳齿头745：中心导光孔746：导光体747：圆弧结构748：球面8：金属骨架筒81：导向槽9：中部壳体91：内螺纹10：底部护盖a：充电电路b：生物电电路c：led一体化光照板电流控制电路d：人体病灶区或调节区皮肤i：生物电流具体实施方式下面结合实施例和附图对本发明的降压仪做出详细说明。如图1、图2、图3所示，本发明的降压仪，包括有由依次设置的上端盖1、导电手握环2、中部壳体9和底部护盖10共同构成的外部壳体，所述中部壳体9的上端与所述的导电手握环2为活动连接，所述的外部壳体内侧由上至下设置有：电路板3，通过导线分别与所述电路板3相连的充电电池4和led一体化光照板5，以及通过导电弹簧6与所述的led一体化光照板5电连接的导电导光梳齿机构7，其中，所述的电路板3通过导电螺丝连接导电手握环2所述的导电导光梳齿机构7的外侧套有金属骨架筒8，所述金属骨架筒8的上端口通过螺丝与所述的导电手握环2固定连接，所述金属骨架筒8的筒壁上间隔的形成有导向槽81，所述导电导光梳齿机构7的外周面上间隔的形成有外螺纹结构，所述导电导光梳齿机构7的外螺纹结构穿过所述的导向槽81与形成在所述中部壳体9内周面的内螺纹91为能够旋转啮合的螺纹连接，并与导向槽81的导向作用下，最终形成旋转导电手握环2与中部壳体9，会使导电导光梳齿机构7的上下移动。如图4、图5所示，所述的电路板3包括有与所述的充电电池4相连的充电电路a，分别与充电电池4和导电手握环2相连的生物电电路b,分别与生物电电路b和led一体化光照板5相连的led一体化光照板电流控制电路c。如图1所示，所述的上端盖1包括有主盖11和位于主盖11一侧的装饰盖12，所述装饰盖12上形成有与所述的充电电路相连的usb充电插口13，所述usb充电插口13上插盖有充电插口防尘盖14。如图6、图7所示，所述的led一体化光照板5包括有与所述的电路板3中的led一体化光照板电流控制电路c相连的led电路板(51)和直径小于led电路板51直径的金属反光板52，所述led电路板51上设置有若干个led灯53，所述金属反光板52上形成有与所述的led灯53相对应能够透过led灯光的灯孔54，所述led电路板51和金属反光板52之间设置有绝缘隔离垫55，绝缘隔离垫55上形成有与所述金属反光板52上的灯孔54相对应的通孔。led光照板51、绝缘隔离垫55和金属反光板52相互连接。所述led电路板51的周边形成有用于与所述的导电弹簧6导电连接的导电接触圈56，导电接触圈56通过导线与电路板3的生物电电路b连接。图7中的的接口cj.b与图5中的接口cj.a相连接。最终形成电路板3的生物电电路与led一体化光照板5上的导电接触圈56、导电弹簧6、导电导光梳齿机构7之间的连通。led一体化光照板5发光波长620nm，为金属导电导光梳齿74提供620nm高亮红色光照源。如图3、图8、图9所示，所述的导电导光梳齿机构7包括有一体化弹性导电气囊73，安装在所述一体化弹性导电气囊73下端的用于对人体实施导电、导光、按摩和美容保健功能的金属导电导光梳齿74，安装在所述一体化弹性导电气囊73上端内侧的用于与所述的中部壳体9螺纹连接的弹性导电气囊支撑圈71，套在所述一体化弹性导电气囊73外侧用于紧固一体化弹性导电气囊73和弹性导电气囊支撑圈71的弹性导电气囊金属禁锢卡圈72。如图10、图11所示，所述的一体化弹性导电气囊73包括有弹性不导电pu层732和嵌入在所述弹性不导电pu层732内侧底部的弹性导电硅胶层731，所述弹性导电硅胶层731和弹性不导电pu层732上整体形成有上下贯通的用于卡入金属导电导光梳齿74的卡孔733，所述的导电弹簧6的下端连接所述弹性导电硅胶层731用于给金属导电导光梳齿74提供电气连接，所述插入到卡孔733内的金属导电导光梳齿74的上端对应led一体化光照板5。内层的弹性导电硅胶层731导电性能良好，保障其与所有金属导电导光梳齿74的物理电气连接；外层的不导电的弹性不导电pu层732，则形成高回弹的拱形气囊体同时具有高耐磨、高抗撕、高弹性的特征。双层一体的组合保障既能导电又能具备高可靠回弹性和高耐磨性。由弹性不导电pu层732和弹性导电硅胶层731构成的一体化弹性导电气囊73为凹面或平面或拱形结构。形成的高回弹的拱形弹性气囊的外观形状体，能够使金属导电导光梳齿74随人体外廓形状任意角度的弹性自由活动，进行传输光束、及传导电流。如图12所示，所述的一体化弹性导电气囊73上设置有若干个金属导电导光梳齿74，每一个金属导电导光梳齿74都包括有由上至下一体形成的：梳齿基座741、嵌入段742、梳齿主体743和梳齿头744，其中，所述的梳齿基座741直径远大于所述卡孔733的直径，且位于所述弹性导电硅胶层731的上端面，保障使用时金属导电导光梳齿74不会从一体化弹性导电气囊73的卡孔733中被拉出。所述的嵌入段742紧密的嵌入在所述卡孔733内，嵌入段742的直径略大于卡孔733的直径，以保障金属导电导光梳齿74与一体化弹性导电气囊73中的弹性导电硅胶层731可靠的导电连接。所述的梳齿主体743为圆柱体或锥体结构，所述梳齿主体743上端面直径远大于所述卡孔733的直径，且位于所述弹性不导电pu层72的下端面，以保障使用时不会将金属导电导光梳齿74按入一体化弹性导电气囊73中。所述金属导电导光梳齿74由上至下沿轴向形成有上下贯通的能够将led一体化光照板5中的led光导出的中心导光通孔745，所述中心导光通孔745的内设置有导光体746，用以将梳齿基座741中心导光通孔(745)接受到的光束从梳齿头744处的中心导光通孔传出，所述导光体746可以是光纤、透明pc、透明pmma等。从梳齿头744的导光通孔露出的导光体746外露头部分被融成高透明的球面748，防止异物堵塞梳齿头744处的中心导光通孔，以及防止梳动时皮肤有挂划感。led一体化光照板5的led发出的光，从中心导光通孔745入口导入，从位于梳齿头744处的中心导光通孔外露的透明球面748传出。所述的金属导电导光梳齿74输出光束的波长在300nm—1000μm范围之间，光强＞2lux。所述的梳齿基座741在与所述弹性导电硅胶层731上端面接触的下周边形成为防止对弹性导电硅胶层731造成磨损的圆弧结构747。如图13、图14、图15、图16所示，所述的弹性导电气囊支撑圈71的外周面间隔的形成有1个以上的向外凸出的斜齿块711，每两个斜齿块711之间设置有向内凹进的用于与所述的弹性导电气囊金属禁锢卡圈72结合的凹槽712，所述的弹性导电气囊金属禁锢卡圈72向上凸出的形成有用于嵌入在所述弹性导电气囊支撑圈71上的凹槽712内的卡片721，所述金属骨架筒8的筒壁上开有与所述弹性导电气囊支撑圈71外侧的斜齿块711个数相同的导向槽81，每一个斜齿块711对应穿过一个导向槽81与所述的中部壳体9的内螺纹91相连接。弹性导电气囊支撑圈71上的3个斜齿块711安装在金属骨架筒8的3个导向槽81内，使弹性导电气囊支撑圈71只能在导向槽81内做上下直线移动。因金属骨架筒8与导电手握环2固定一起不动，当旋转中部壳体9时，其内的内螺纹91将推动弹性导电气囊支撑圈71的3个斜齿块711按斜齿方向移动，因金属骨架筒8的3个导向槽81的作用，最终使旋转中部壳体9变成弹性导电气囊支撑圈71的上下移动，斜齿块711起始或终端均有限位，到达限位时移动停止。因此达到旋转中部壳体9即可使弹性导电气囊支撑圈71伸出或缩进的目的。即达到金属导电导光梳齿74伸出或缩进的目的。按斜齿块711斜度的设计，正或反旋转导电手握环2与中部壳体9成一定角度，弹性导电气囊支撑圈即可伸出或缩进到位。本发明的降压仪，利用一体化弹性导电气囊的电阻对人体电位差进行平衡。人体病灶区或调节区皮肤d任意两点存在较高的电位差。本发明以金属导电导光梳齿为人体病灶区或调节区皮肤d的电位采纳点，由于每只金属导电导光梳齿位置不同，因此金属导电导光梳齿可采纳不同的电位差，并将这种电位差通过一体化弹性导电气囊的本身电阻(100-500ω)进行电位差释放，逐步使细胞异常电位趋于平衡(图17)；同时生物电电流电路以生物电流i输入人体并与之形成闭合电流回路进行生物电方式的治疗(图18)；另外辅以620-650nm波长的光束对人体病灶区或调节区皮肤d进行光子照射治疗。经过大量实验分析及临床验证，细胞电位平衡使细胞膜通透加强并增强血流动速、生物电对心血管细胞进行离子及电解反应致使血管扩张、620nm光束照射血液改变血流变及血粘度。特利用这三种作用不同却功效互补(血液粘度降低、血流动速加强、血管扩张)的特性，本发明的降压仪，对于1、2期(及少部分3期)高血压患者具有很好的治疗效果。同时对头痛(非器质性)有效率高于95％。下面是实测临床记录(部分)患者及年龄使用前使用后有效率刁希全(男)60155/116128/92-顾凤珍(女)58151/112122/90-何忠山(男)59165/126131/100-侯庆(女)35140/108115/85-田宏(男)58148/110118/87-李悦(女)42137/102110/80-平均统计--97％以上摘自患者使用2天后再次使用的实测(与最开始未使用本发明前对比)反馈记录。当前第1页12
