一种理疗保健仪的制作方法

本发明涉及保健产品领域，特别是涉及一种理疗保健仪。

背景技术：

随着生活水平的提高，越来越多的人开始使用理疗保健仪。本发明中所述的理疗保健仪是指带有理疗仪、浴盆、离子头和手环的设备。其中，手环的一端与理疗仪连接，离子头通过导线与理疗仪连接，并放置在浴盆中，理疗仪控制离子头电解浴盆中的水从而起到理疗的作用。

由于人体是导体，当人体进入浴盆并佩带手环后，理疗仪所在的回路就会导通，则理疗仪就开始控制离子头开始电解。但是，在具体实施中，经常遇到手环被放置在浴盆中的水中，因此，理疗仪所在的回路长时间是导通的，因此，理疗仪一直处于工作状态，离子头一直在进行电解，造成了不必要的浪费，增加了理疗仪和离子头的工作时间，最终导致理疗保健仪的寿命降低。

由此可见，如何充分利用理疗保健仪以提高其寿命是本领域技术人员亟待解决地问题。

技术实现要素：

本发明的目的是提供一种理疗保健仪，以达到充分利用和提高寿命的目的。

为解决上述技术问题，本发明提供一种理疗保健仪，包括供电电源，浴盆，理疗仪和手环，还包括分压电路，所述分压电路的第一端与所述供电电源连接，所述分压电路的第二端与所述手环连接，所述分压电路的输出端与所述理疗仪的单片机控制器连接，所述单片机控制器在所述输出端的分压电压满足预设条件时，关闭所述理疗仪。

优选地，所述分压电路具体包括第一电阻和第二电阻，所述第一电阻的第二端与所述供电电源的负极连接，所述第一电阻的第一端与所述第二电阻的第二端连接，二者的公共端作为所述输出端，所述第二电阻的第一端与所述手环连接。

优选地，还包括与所述单片机控制器连接的报警模块，所述单片机控制器在所述输出端的分压电压满足预设条件时接通所述报警模块与所述供电电源的连接。

优选地，还包括与所述单片机控制器连接的显示屏，所述单片机控制器在所述输出端的分压电压满足预设条件时接通所述显示屏与所述供电电源的连接。

优选地，所述显示屏为led显示屏。

优选地，还包括与所述单片机控制器连接的指示灯，所述单片机控制器在所述输出端的分压电压满足预设条件时接通所述指示灯与所述供电电源的连接。

本发明所提供的理疗保健仪，理疗保健仪包括供电电源，浴盆，理疗仪和手环，还包括分压电路，分压电路的第一端与供电电源连接，分压电路的第二端与手环连接，分压电路的输出端与理疗仪的单片机控制器连接，单片机控制器在输出端的分压电压满足预设条件时，关闭理疗仪。由此可见，本发明通过在供电回路上增加分压电路，使得单片机控制器能够根据分压电路的输出端的分压电压是否满足预设条件，从而控制理疗仪是否关闭。本理疗保健仪在人体未进入浴盆时，理疗仪不工作，从而能够充分利用离子头，并提高寿命。

附图说明

为了更清楚地说明本发明实施例，下面将对实施例中所需要使用的附图做简单的介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明实施例提供的一种理疗保健仪的结构图；

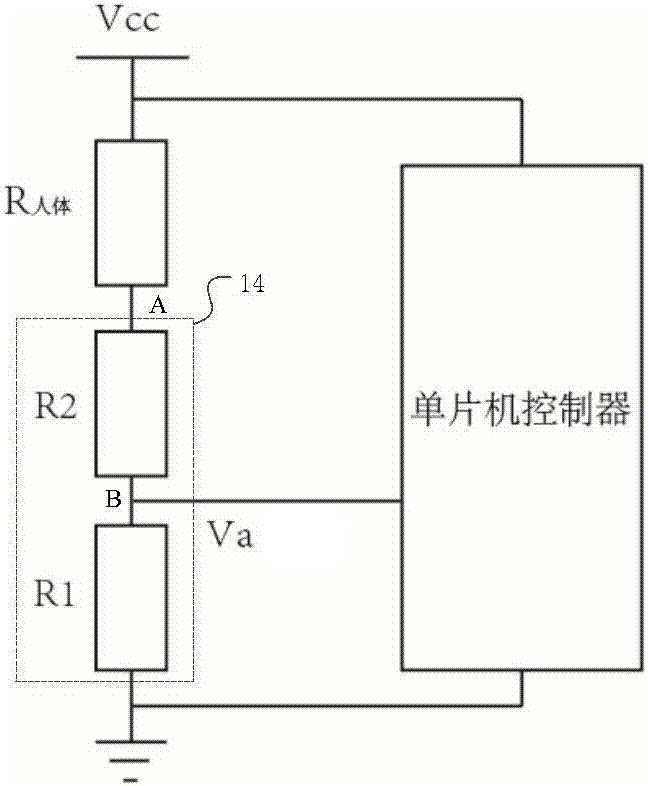

图2为本发明实施例提供的一种人体进入浴盆对应的等效电路图；

图3为本发明实施例提供的一种人体未进入浴盆对应的等效电路图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下，所获得的所有其他实施例，都属于本发明保护范围。

本发明的核心是提供一种理疗保健仪，以达到充分利用和提高寿命的目的。

为了使本技术领域的人员更好地理解本发明方案，下面结合附图和具体实施方式对本发明作进一步的详细说明。

图1为本发明实施例提供的一种理疗保健仪的结构图。如图1所示，理疗保健仪包括供电电源10，浴盆11，理疗仪12和手环13，还包括分压电路14，分压电路14的第一端与供电电源10连接，分压电路14的第二端与手环13连接，分压电路14的输出端与理疗仪12的单片机控制器连接，单片机控制器在输出端的分压电压满足预设条件时，关闭理疗仪12。

需要说明的是，理疗保健仪除上述各部件外，还包括其它部件，例如离子头等，并不代表只包含上述几个部件。本发明中的理疗仪12为现有技术中的理疗仪12，包括控制面板，单片机控制器、外壳等部件。另外，本发明中提到的分压电路14的作用是检测是否有人体进入浴盆11，如果人体进入浴盆11，则分压电路14的一条支路上的负载所分的电压就会由明显变大，而另外一条支路上的负载所分的电压就会明显降低。本发明就是利用分压电路14的输出端的分压电压进行判断，以确定理疗仪12是否工作。

供电电源10为理疗仪12供电，使得理疗仪12控制浴盆11中的离子头进行电解，从而启动理疗的作用。

在具体实施中，理疗保健仪的使用情况分两种状态：1非正常使用状态：手环13直接放入浴盆11；2正常使用状态：手环13套在人手上，人的脚再和浴盆11连接(接触)。人体进入浴盆11，并戴上手环13后，由于人体和水都是导电体，因此，供电电源10所在的回路就会导通，理疗仪12就能正常工作。但是，在人体移出浴盆11后，如果还将手环13放置在浴盆11中，则由于水的导电作用，供电电源10所在的回路依然是导通的，因此，供电电源10依然能够为理疗仪12供电，导致理疗仪12长期工作。本实施例中，当单片机控制器检测到分压电压满足预设条件时，关闭理疗仪12。需要说明的是，预设条件的设置需要根据分压电路14的具体设置位置而定。

为了更加清楚说明本发明提供的技术方案，本实施例给出图1对应的等效电路图。图2为本发明实施例提供的一种人体进入浴盆对应的等效电路图。图3为本发明实施例提供的一种人体未进入浴盆对应的等效电路图。

如图2所示，当分压电路14具体包括第一电阻r1和第二电阻r2，第一电阻r1的第二端与供电电源10的负极(接地)连接，第一电阻r1的第一端与第二电阻r2的第二端连接，二者的公共端b作为输出端，第二电阻r2的第一端a与浴盆(由于人体进入浴盆时，其实就是人体的电阻接入供电电源10的回路)连接。图3中，人体未进入浴盆，分压电路14直接接入供电电源10的回路。

当没有人体接入，理疗仪12连接离子头导线，导线连接浴盆的水，水浸泡手环，手环再连接理疗仪10形成回路。当有人体接入，理疗仪12连接离子头导线，导线连接浴盆的水，人体浸泡在水中，并佩戴手环，手环再连接理疗仪10形成回路。根据欧姆定律，图2所示va＝(vcc*r1)/(r人体+r1+r2)，图3所示vb＝(vcc*r1)/(r1+r2)；经过对大量实验数据的分析研究确定，人体电阻的平均值一般为2000ω左右，而在计算和分析时，通常取下限值1700ω。对r1和r2选取合适的值，单片机控制器经过ad转换后，有人体接入时候测得的va会远远小于没有人体接入时候测得的vb值，这样就可以判断出是否有人体接入理疗仪回路。例如预设条件可以是分压电压是否大于预设值或预设范围，本实施例不再赘述。当单片机控制器判断出分压电压满足预设条件时，说明人体没有进入浴盆，则理疗仪12无需工作，因此，控制理疗仪12关闭，从而起到充分利用和提高寿命的目的，另外，还可以节约电能。

需要说明的是，图2和图3只是一种等效图，忽略了水的电阻，导线等的电阻。可以理解的是，图2只是其中的一种应用场景，还可以是将r人体与电阻r1设置在一条支路上，则分压电压就是电阻r1和r人体两端的电压，预设条件也会相应改变。

本实施例提供的理疗保健仪，理疗保健仪包括供电电源，浴盆，理疗仪和手环，还包括分压电路，分压电路的第一端与供电电源连接，分压电路的第二端与浴盆连接，分压电路的输出端与理疗仪的单片机控制器连接，单片机控制器在输出端的分压电压满足预设条件时，关闭理疗仪。由此可见，本发明通过在供电回路上增加分压电路，使得单片机控制器能够根据分压电路的输出端的分压电压是否满足预设条件，从而控制理疗仪是否关闭。本理疗保健仪在人体未进入浴盆时，理疗仪不工作，从而能够充分利用离子头，并提高寿命。

在上述实施例的基础上，还包括与单片机控制器连接的报警模块，单片机控制器在输出端的分压电压满足预设条件时接通报警模块与供电电源10的连接。

报警模块的作用是报警，可以是蜂鸣器等，当单片机控制器在判断出分压电压满足预设条件时，则接通报警模块和供电电源10的连接，从而报警模块开始报警。通过报警模块，理疗师可以及时的发现人体进入或移出浴盆的信息。

在上述实施例的基础上，还包括与单片机控制器连接的显示屏，单片机控制器在输出端的分压电压满足预设条件时接通显示屏与供电电源10的连接。

显示屏的作用是显示当前浴盆11没有人体进入，当单片机控制器在判断出分压电压满足预设条件时，则接通显示屏和供电电源10的连接，从而显示屏开始显示。作为优选地实施方式，显示屏为led显示屏。led显示屏具有能耗低，寿命长的特点。理疗师可以通过显示屏，方便的获取人体是否进入浴盆10的信息。

在上述实施例的基础上，还包括与单片机控制器连接的指示灯，单片机控制器在输出端的分压电压满足预设条件时接通指示灯与供电电源10的连接。

指示灯的作用是指示当前浴盆没有人体进入，当单片机控制器在判断出分压电压满足预设条件时，则接通指示灯和供电电源10的连接，从而指示灯开始点亮。理疗师可以通过指示灯，方便的获取人体是否进入浴盆的信息。
