一种医疗用输液椅的制作方法

本发明涉及医疗用椅领域，特别是一种医疗用输液椅。

背景技术：

病人在输液时通常都是坐在椅子上，将输液瓶挂在椅子高处进行输液，输液完成后由医护人员对输液瓶和输液管进行取下再进一步废弃。目前的处理过程中，未对输液管进行任何处理，只是随意的将其拔出然后丢弃，不经转绕收纳的输液管占据空间较大，而且不利于后期统一运输处理。

技术实现要素：

本发明所要解决的技术问题是提供一种医疗用输液椅，其能够解决上述现在技术中的问题。

本发明是通过以下技术方案来实现的：本发明的一种医疗用输液椅，包括由固定设置在医疗椅顶部支杆上的第一机体和第二机体组成的输液管收纳机体，所述第一机体内设有左右伸长设置的容纳腔，所述容纳腔右侧设有第一滑运槽，所述第一滑运槽内设有滑运配合连接滑运块，所述容纳腔内的所述滑运块左侧面上设销接部件，所述销接部件内销接有向左侧伸长设置的推动杆，所述推动杆左侧末梢设有销接套，所述销接套内设有销接弯折杆，所述销接弯折杆前侧与所述容纳腔前侧内壁转绕配合连接，所述销接弯折杆后侧与收卷马达配合连接，所述收卷马达设置于所述容纳腔后侧内壁内且固定连接，所述第二机体左侧面内设有前后伸长设置的第二滑运槽，所述第二滑运槽内设有第二滑运块，所述第二滑运块左侧设有伸到所述第二机体左侧面外的导引架，所述第二滑运块右侧设有凸面部，所述凸面部后侧面与所述第二滑运槽的后侧内壁之间设有压簧，所述第二滑运槽与所述容纳腔之间设有过道，所述过道内滑运配合连接有前后伸长设置的推压轴，所述推压轴后侧末梢伸到所述第二滑运槽内且与所述第二滑运块前侧面固定连接，所述第一机体后侧面设有与所述收卷马达后侧配合连接的输液管收纳底盘，所述输液管收纳底盘包括挡位垫以及固定在所述挡位垫后侧面的插轴，所述插轴配合连接有收卷杆。

作为优选地技术方案，所述导引架左侧面内转绕配合连接有输液管导引轮。

作为优选地技术方案，所述滑运块右侧面上设有第一斜角面，所述推压轴前侧的左侧面上设有用以与所述第一斜角面滑运配合连接的第二斜角面。

作为优选地技术方案，所述收卷杆包括套件以及固定在所述套件前后两侧末梢的面板，所述套件内设有紧锁孔。

作为优选地技术方案，所述插轴内设有前后对等设置的紧锁滑运槽，两组所述紧锁滑运槽之间设有第一过道，所述第一过道中间位置处设有紧锁马达，所述紧锁马达前后两侧均配合连接有远隔所述紧锁马达伸长设置的螺杆，所述螺杆与所述第一过道配合连接，上侧的所述螺杆伸到上侧的所述紧锁滑运槽内且与上侧的所述紧锁滑运槽后侧内壁转绕配合连接，下侧的所述螺杆伸到下侧的所述紧锁滑运槽内且与下侧的所述紧锁滑运槽前侧内壁转绕配合连接，每个所述螺杆左右两侧的所述紧锁滑运槽内均设有紧锁滑运块，左右两侧的所述紧锁滑运槽的前后内壁内对等设有导引槽，所述导引槽内滑运配合连接有与所述紧锁滑运块相邻侧固定连接的导引块，每个所述紧锁滑运槽内的所述螺杆上均螺管纹配合连接有紧锁块，所述紧锁块前侧面两侧对等设有第三斜角面，每个所述紧锁滑运块临近所述螺杆一侧均设有用以与所述第三斜角面配合连接的第四斜角面，每个所述紧锁滑运块远隔所述第四斜角面一侧均设有耐摩擦片，每个所述导引块临近螺杆一侧的所述导引槽内均设有拉簧。

本发明的有益效果是：

1.通过容纳腔内的滑运块左侧面上设销接部件，销接部件内销接向左侧伸长设置的推动杆，推动杆左侧末梢设销接套，销接套内设销接弯折杆，销接弯折杆前侧与容纳腔前侧内壁转绕配合连接，销接弯折杆后侧与收卷马达配合连接，收卷马达设置于容纳腔后侧内壁内且固定连接，第二机体左侧面内设前后伸长设置的第二滑运槽，第二滑运槽内设第二滑运块，第二滑运块左侧设伸到第二机体左侧面外的导引架，第二滑运块右侧设凸面部，凸面部后侧面与第二滑运槽的后侧内壁之间设压簧，第二滑运槽与容纳腔之间设过道，过道内滑运配合连接前后伸长设置的推压轴，从而实现自动控制均匀收纳输液管工作，防止收纳输液管不均匀。

2.销接弯折杆后侧与收卷马达配合连接，收卷马达设置于容纳腔后侧内壁内且固定连接，第一机体后侧面设与收卷马达后侧配合连接的输液管收纳底盘，输液管收纳底盘包括挡位垫以及固定在挡位垫后侧面的插轴，从而实现自动控制收纳输液管工作，提高运行稳定性以及收纳输液管速度。

3.插轴内设前后对等设置的紧锁滑运槽，两组紧锁滑运槽之间设第一过道，第一过道中间位置处设紧锁马达，紧锁马达前后两侧均配合连接向远隔紧锁马达伸长设置的螺杆，螺杆与第一过道配合连接，上侧的螺杆伸到上侧的紧锁滑运槽内且与上侧的紧锁滑运槽后侧内壁转绕配合连接，下侧的螺杆伸到下侧的紧锁滑运槽内且与下侧的紧锁滑运槽前侧内壁转绕配合连接，每个螺杆左右两侧的紧锁滑运槽内均设紧锁滑运块，左右两侧的紧锁滑运槽的前后内壁内对等设导引槽，导引槽内滑运配合连接与紧锁滑运块相邻侧固定连接的导引块，每个紧锁滑运槽内的螺杆上均螺管纹配合连接紧锁块，紧锁块前侧面两侧对等设第三斜角面，每个紧锁滑运块临近螺杆一侧均设用以与第三斜角面配合连接的第四斜角面，每个紧锁滑运块远隔第四斜角面一侧均设耐摩擦片，每个导引块临近螺杆一侧的导引槽内均设拉簧，从而实现收卷杆与输液管收纳底盘内的插轴自动紧锁配合连接，提高安装以及拆卸的便捷性，从而实现提高整体收纳输液管进程。

4.本发明结构简单，制造成本以及维护成本低，操作方便，能实现对废弃输液管的转绕收纳，减少占用空间，提高收卷杆的更换速度，能实现自动控制导引架内的输液管导引轮前后移动，实现自动控制均匀收纳输液管工作，防止收纳输液管不均匀。

附图说明

为了易于说明，本发明由下述的具体实施例及附图作以详细描述。

图1为本发明的一种医疗用输液椅的输液管收纳机体外部俯视图；

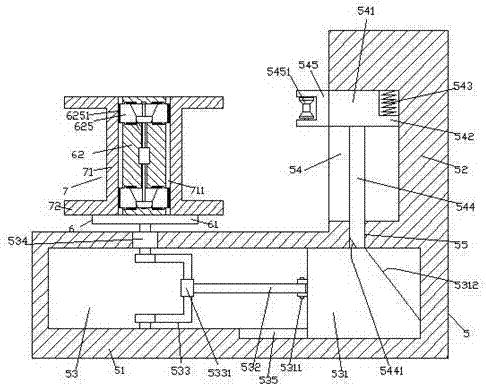

图2为本发明的一种医疗用输液椅的输液管收纳机体内部俯视图；

图3为本发明的输液管收纳底盘内部结构示意图；

图4为本发明的销接弯折杆位于最左侧位置时的结构示意图；

图5为本发明的一种医疗用输液椅整体结构主视图。

具体实施方式

如图1-图5所示，本发明的一种医疗用输液椅，包括由固定设置在医疗椅1顶部支杆11上的第一机体51和第二机体52组成的输液管收纳机体5，所述第一机体51内设有左右伸长设置的容纳腔53，所述容纳腔53右侧设有第一滑运槽535，所述第一滑运槽535内设有滑运配合连接的滑运块531，所述容纳腔53内的所述滑运块531左侧面上设销接部件5311，所述销接部件5311内销接有向左侧伸长设置的推动杆532，所述推动杆532左侧末梢设有销接套5331，所述销接套5331内设有销接弯折杆533，所述销接弯折杆533前侧与所述容纳腔53前侧内壁转绕配合连接，所述销接弯折杆533后侧与收卷马达534配合连接，所述收卷马达534设置于所述容纳腔53后侧内壁内且固定连接，所述第二机体52左侧面内设有前后伸长设置的第二滑运槽54，所述第二滑运槽54内设有第二滑运块541，所述第二滑运块541左侧设有伸到所述第二机体52左侧面外的导引架545，所述第二滑运块541右侧设有凸面部542，所述凸面部542后侧面与所述第二滑运槽54的后侧内壁之间设有压簧543，所述第二滑运槽54与所述容纳腔53之间设有过道55，所述过道55内滑运配合连接有前后伸长设置的推压轴544，所述推压轴544后侧末梢伸到所述第二滑运槽54内且与所述第二滑运块541前侧面固定连接，所述第一机体51后侧面设有与所述收卷马达534后侧配合连接的输液管收纳底盘6，所述输液管收纳底盘6包括挡位垫61以及固定在所述挡位垫61后侧面的插轴62，所述插轴62配合连接有收卷杆7。

其中，所述导引架545左侧面内转绕配合连接有输液管导引轮5451。

其中，所述滑运块531右侧面上设有第一斜角面5312，所述推压轴544前侧的左侧面上设有用以与所述第一斜角面5312滑运配合连接的第二斜角面5441，从而实现推压轴544沿第二滑运槽54内的前后方向移动，同时带动导引架545前后移动，实现收纳输液管的均匀性。

其中，所述收卷杆7包括套件71以及固定在所述套件71前后两侧末梢的面板72，所述套件71内设有紧锁孔711。

其中，所述插轴62内设有前后对等设置的紧锁滑运槽621，两组所述紧锁滑运槽621之间设有第一过道623，所述第一过道623中间位置处设有紧锁马达622，所述紧锁马达622前后两侧均配合连接有远隔所述紧锁马达622伸长设置的螺杆624，所述螺杆624与所述第一过道623配合连接，上侧的所述螺杆624伸到上侧的所述紧锁滑运槽621内且与上侧的所述紧锁滑运槽621后侧内壁转绕配合连接，下侧的所述螺杆624伸到下侧的所述紧锁滑运槽621内且与下侧的所述紧锁滑运槽621前侧内壁转绕配合连接，每个所述螺杆624左右两侧的所述紧锁滑运槽621内均设有紧锁滑运块625，左右两侧的所述紧锁滑运槽621的前后内壁内对等设有导引槽626，所述导引槽626内滑运配合连接有与所述紧锁滑运块625相邻侧固定连接的导引块6252，每个所述紧锁滑运槽621内的所述螺杆624上均螺管纹配合连接有紧锁块627，所述紧锁块627前侧面两侧对等设有第三斜角面6271，每个所述紧锁滑运块625临近所述螺杆624一侧均设有用以与所述第三斜角面6271配合连接的第四斜角面6253，每个所述紧锁滑运块625远隔所述第四斜角面6253一侧均设有耐摩擦片6251，每个所述导引块6252临近螺杆624一侧的所述导引槽626内均设有拉簧6261，从而实现收卷杆7与输液管收纳底盘6内的插轴62自动紧锁配合连接，提高安装以及拆卸的便捷性，从而实现提高整体收纳输液管进程。

初始状态时，每个紧锁滑运槽621内的紧锁块627均位于紧锁滑运槽621内的最后侧位置，此时，每个紧锁滑运槽621内的紧锁滑运块625均受到拉簧6261的拉伸力，最大程度滑入紧锁滑运槽621内，使每个紧锁滑运块625上的耐摩擦片6251完全伸到紧锁滑运槽621内，同时，使每个紧锁滑运块625上的第四斜角面6253后侧段与紧锁块627上的第三斜角面6271相抵接。

当病人输液完成后，需要对输液管进行收纳时，首先将收卷杆7移动到第一机体51后侧面的后侧方向位置，同时使收卷杆7内的紧锁孔711与插轴62处于相对位置，然后通过向前移动收卷杆7，使收卷杆7内的紧锁孔711逐渐插入插轴62，直至收卷杆7前侧的面板72与挡位垫61相抵接，此时通过紧锁马达622带动前后两侧的螺杆624转绕，由前后两侧的螺杆624分别带动前后两侧紧锁滑运槽621内的紧锁块627相前侧方向移动，此时，紧锁块627上的第三斜角面6271与紧锁滑运块625上的第四斜角面6253逐渐抵压滑运配合，使紧锁滑运块625克服拉簧6261的拉伸力逐渐滑出插轴62外，直至前后两侧的紧锁块627均移动到前后两侧紧锁滑运槽621内的最前侧位置时，此时，紧锁块627左右两侧面与紧锁滑运块625远隔耐摩擦片6251一侧的竖直端面相抵接，同时，使紧锁滑运块625上的耐摩擦片6251最大程度伸到插轴62外且与紧锁孔711内壁相抵接，此时控制紧锁马达622停止转绕，然后通过收卷马达534带动销接弯折杆533转绕，由销接弯折杆533带动推动杆532以及推动杆532右侧的滑运块531沿第一滑运槽535内侧左右移动，当销接弯折杆533转绕到最左侧位置时，此时，由销接弯折杆533与滑运块531之间的推动杆532带动滑运块531移动到第一滑运槽535内的最左侧位置，同时，第二滑运槽54内第二滑运块541右侧的凸面部542受到压簧543的顶压力逐渐向第二滑运槽54内的前侧移动，同时，由第二滑运块541带动推压轴544前侧逐渐伸到容纳腔53内，直至第二滑运块541位于第二滑运槽54最前侧位置时，此时，推压轴544前侧最大程度伸到容纳腔53内且推压轴544前侧面与容纳腔53前侧内壁相抵接，同时，容纳腔53内的滑运块531位于容纳腔53内的推压轴544左侧位置如图4所示，继续通过收卷马达534带动销接弯折杆533转绕，由销接弯折杆533逐渐带动推动杆532朝右顶滑运块531，使滑运块531逐渐沿第一滑运槽535内的右侧方向移动，此时，滑运块531上的第一斜角面5312前侧段逐渐与推压轴544上的第二斜角面5441顶压滑运配合，使推压轴544逐渐向后侧移动并带动第二滑运块541克服凸面部542后侧压簧543的顶压力逐渐第二滑运槽54的后侧方向移动，直至第二滑运块541移动到第二滑运槽54内的最后侧位置时，此时，滑运块531移动到第一滑运槽535内的最右侧位置，同时，推压轴544前侧面与滑运块531后侧面滑运抵压配合连接，此时，容纳腔53内的销接弯折杆533转绕到最右侧方向位置，通过持续控制收卷马达534带动转绕输液管收纳底盘6以及销接弯折杆533转绕，由输液管收纳底盘6转绕实现收纳输液管工作，由销接弯折杆533转绕实现第二滑运块541的前后移动，同时由第二滑运块541带动导引架545前后移动实现均匀收纳输液管工作。

本发明的有益效果是：

1.通过容纳腔内的滑运块左侧面上设销接部件，销接部件内销接向左侧伸长设置的推动杆，推动杆左侧末梢设销接套，销接套内设销接弯折杆，销接弯折杆前侧与容纳腔前侧内壁转绕配合连接，销接弯折杆后侧与收卷马达配合连接，收卷马达设置于容纳腔后侧内壁内且固定连接，第二机体左侧面内设前后伸长设置的第二滑运槽，第二滑运槽内设第二滑运块，第二滑运块左侧设伸到第二机体左侧面外的导引架，第二滑运块右侧设凸面部，凸面部后侧面与第二滑运槽的后侧内壁之间设压簧，第二滑运槽与容纳腔之间设过道，过道内滑运配合连接前后伸长设置的推压轴，从而实现自动控制均匀收纳输液管工作，防止收纳输液管不均匀。

2.销接弯折杆后侧与收卷马达配合连接，收卷马达设置于容纳腔后侧内壁内且固定连接，第一机体后侧面设与收卷马达后侧配合连接的输液管收纳底盘，输液管收纳底盘包括挡位垫以及固定在挡位垫后侧面的插轴，从而实现自动控制收纳输液管工作，提高运行稳定性以及收纳输液管速度。

3.插轴内设前后对等设置的紧锁滑运槽，两组紧锁滑运槽之间设第一过道，第一过道中间位置处设紧锁马达，紧锁马达前后两侧均配合连接向远隔紧锁马达伸长设置的螺杆，螺杆与第一过道配合连接，上侧的螺杆伸到上侧的紧锁滑运槽内且与上侧的紧锁滑运槽后侧内壁转绕配合连接，下侧的螺杆伸到下侧的紧锁滑运槽内且与下侧的紧锁滑运槽前侧内壁转绕配合连接，每个螺杆左右两侧的紧锁滑运槽内均设紧锁滑运块，左右两侧的紧锁滑运槽的前后内壁内对等设导引槽，导引槽内滑运配合连接与紧锁滑运块相邻侧固定连接的导引块，每个紧锁滑运槽内的螺杆上均螺管纹配合连接紧锁块，紧锁块前侧面两侧对等设第三斜角面，每个紧锁滑运块临近螺杆一侧均设用以与第三斜角面配合连接的第四斜角面，每个紧锁滑运块远隔第四斜角面一侧均设耐摩擦片，每个导引块临近螺杆一侧的导引槽内均设拉簧，从而实现收卷杆与输液管收纳底盘内的插轴自动紧锁配合连接，提高安装以及拆卸的便捷性，从而实现提高整体收纳输液管进程。

4.本发明结构简单，制造成本以及维护成本低，操作方便，能实现对废弃输液管的转绕收纳，减少占用空间，提高收卷杆的更换速度，能实现自动控制导引架内的输液管导引轮前后移动，实现自动控制均匀收纳输液管工作，防止收纳输液管不均匀。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书所限定的保护范围为准。
