一种卫生间洗卫用品消毒柜的制作方法

本发明涉及智能家居技术领域，具体为一种卫生间洗卫用品消毒柜。

背景技术：

随着生活质量的提高，人们越来越注意日常生活中的一些小细节，也越来越关注身体的健康，在我们的日常中，洗漱用品确实不少，且使用了一段时间后，由于卫生间比较潮湿阴暗，所以会滋生很多的细菌，这样一来，会影响到家人的健康，所以需要定时进行更换和清洗，但是这样一来，就带来了一些时间上的浪费，比较麻烦，所以可以设计出一款针对卫生间洗卫用品的消毒柜，节省时间和力气，提高家人的生活品质。

技术实现要素：

本发明的目的在于提供一种卫生间洗卫用品消毒柜，以解决上述背景技术中提出的问题。

本发明提供了一种卫生间洗卫用品消毒柜，包括消毒柜本体,所述消毒柜本体包括柜体和柜门两部分；所述柜体中设置有消毒内腔；所述消毒内腔的下方设置有推拉轨道；所述推拉轨道的上方设置移动平台；所述移动平台上螺纹连接有不锈钢支架；所述不锈钢支架上螺纹连接有两个横杆；所述消毒内腔的侧壁上螺纹连接有加热灯管；所述消毒内腔的上方内壁上设置有紫外线杀菌灯；所述消毒内腔的顶部左侧螺纹连接有温度传感器；所述柜门上螺纹连接有定时操作屏；所述消毒内腔的后部螺纹连接有制冷器，且制冷器的后方螺纹连接有散热网。

通过上述技术方案，消毒柜本体包括柜体和柜门两部分，移动平台在推拉轨道的作用下，方便移出，便于挂放洗卫用品，不锈钢支架结构稳定，使用年限长，两个横杆可放置毛巾，开启加热灯管产生高温，并且具有紫外线杀菌灯，一起杀死病菌细菌，提高消毒效率，温度传感器感应消毒内腔中的温度，定时操作屏可以控制杀菌的时间，制冷器可以在杀菌后迅速降低温度，散热网将里部的温度散发出去，空气可流通。

优选的，所述移动平台上螺纹连接有杀菌棒。

通过上述技术方案，采用杀菌棒可以将倒扣在上面的水杯中的细菌杀死，减少角落细菌的残留。

优选的，所述移动平台的侧边螺纹连接有推拉把手。

优选的，所述不锈钢支架的中部内壁上螺纹连接有牙刷架。

通过上述技术方案，采用牙刷架便于放置牙刷。

优选的，所述柜门的表面上螺纹连接有温度显示器，且温度显示器电性连接于温度传感器。

通过上述技术方案，采用温度显示器方便用户查看温度，防止烫伤。

优选的，所述定时操作屏的一端电性连接有定时器、控制开关。

优选的，所述移动平台的表面铺设有一层灯光反光纸。

通过上述技术方案，采用灯光反光纸可以提高产热效率。

优选的，所述消毒柜本体的上方螺纹连接有把手。

优选的，所述消毒柜本体的下方螺纹连接有隔水垫。

通过上述技术方案，采用隔水垫可以阻隔水，防止漏电现象的发生。

与现有技术相比，本发明的有益效果是：此卫生间洗卫用品消毒柜结构简单，成本低，使用寿命长，温度可观察，定时消毒，安全性能高，产热和消毒效果好，可分类放置，空间利用率高，可以全方位消毒洗卫用品。

附图说明

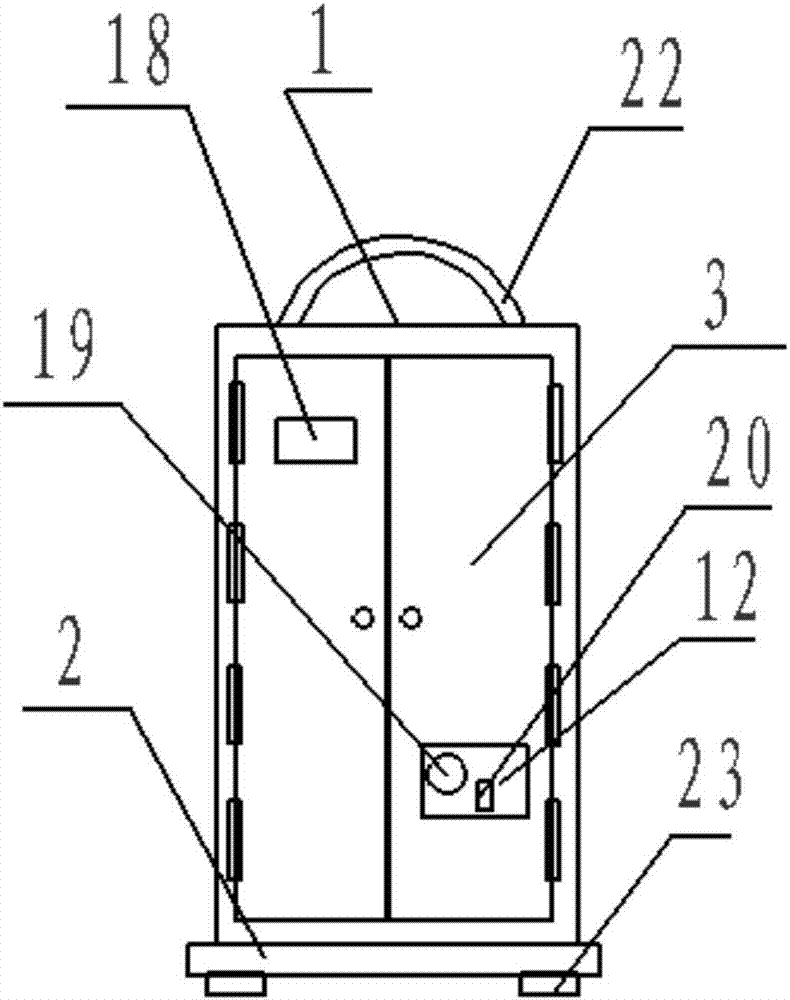

图1为本发明的整体正视的结构示意图；

图2为本发明的内部的结构示意图；

图3为本发明的整体后视的结构示意图。

图中：1-消毒柜本体；2-柜体；3-柜门；4-消毒内腔；5-推拉轨道；6-移动平台；7-不锈钢支架；8-横杆；9-加热灯管；10-紫外线杀菌灯；11-温度传感器；12-定时操作屏；13-制冷器；14-散热网；15-杀菌棒；16-推拉把手；17-牙刷架；18-温度显示器；19-定时器；20-控制开关；21-灯光反光纸；22-把手；23-隔水垫。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1、图2和图3所示，本发明实施例提供了一种卫生间洗卫用品消毒柜，包括消毒柜本体1,所述消毒柜本体1包括柜体2和柜门3两部分；所述柜体2中设置有消毒内腔4；所述消毒内腔4的下方设置有推拉轨道5；所述推拉轨道5的上方设置移动平台6；所述移动平台6上螺纹连接有不锈钢支架7；所述不锈钢支架7上螺纹连接有两个横杆8；所述消毒内腔4的侧壁上螺纹连接有加热灯管9；所述消毒内腔4的上方内壁上设置有紫外线杀菌灯10；所述消毒内腔4的顶部左侧螺纹连接有温度传感器11；所述柜门3上螺纹连接有定时操作屏12；所述消毒内腔4的后部螺纹连接有制冷器13，且制冷器13的后方螺纹连接有散热网14；消毒柜本体1包括柜体2和柜门3两部分，移动平台6在推拉轨道5的作用下，方便移出，便于挂放洗卫用品，不锈钢支架7结构稳定，使用年限长，两个横杆8可放置毛巾，开启加热灯管9产生高温，并且具有紫外线杀菌灯10，一起杀死病菌细菌，提高消毒效率，温度传感器11感应消毒内腔4中的温度，定时操作屏12可以控制杀菌的时间，制冷器13可以在杀菌后迅速降低温度，散热网14将里部的温度散发出去，空气可流通。

进一步的，所述移动平台6上螺纹连接有杀菌棒15，可以将倒扣在杀菌棒15上的水杯中的细菌杀死，减少角落细菌的残留。

进一步的，所述移动平台6的侧边螺纹连接有推拉把手16。

进一步的，所述不锈钢支架7的中部内壁上螺纹连接有牙刷架17，便于放置牙刷。

进一步的，所述柜门3的表面上螺纹连接有温度显示器18，且温度显示器18电性连接于温度传感器11，方便用户查看温度，防止烫伤。

进一步的，所述定时操作屏12的一端电性连接有定时器19、控制开关20。

进一步的，所述移动平台6的表面铺设有一层灯光反光纸21，可以提高产热效率。

进一步的，所述消毒柜本体1的上方螺纹连接有把手22。

进一步的，所述消毒柜本体1的下方螺纹连接有隔水垫23，可以阻隔水，防止漏电现象的发生。

本发明的工作原理：消毒柜本体1包括柜体2和柜门3两部分，移动平台6在推拉轨道5的作用下，方便移出，便于挂放洗卫用品，不锈钢支架7结构稳定，使用年限长，两个横杆8可放置毛巾，移动平台6上螺纹连接有杀菌棒15，可以将倒扣在杀菌棒15上的水杯中的细菌杀死，减少角落细菌的残留，移动平台6的侧边螺纹连接有推拉把手16便于推拉移动，不锈钢支架7的中部内壁上螺纹连接有牙刷架17，便于放置牙刷，开启加热灯管9产生高温，并且具有紫外线杀菌灯10，一起杀死病菌细菌，提高消毒效率，且移动平台6的表面铺设有一层灯光反光纸21，可以提高产热效率，温度传感器11感应消毒内腔4中的温度，定时操作屏12可以控制杀菌的时间，制冷器13可以在杀菌后迅速降低温度，散热网14将里部的温度散发出去，空气可流通，柜门3的表面上螺纹连接有温度显示器18，且温度显示器18电性连接于温度传感器11，方便用户查看温度，防止烫伤，定时操作屏12的一端电性连接有定时器19、控制开关20，计时后定时关闭控制开关，切断工作电源，消毒柜本体1的上方螺纹连接的把手22方便移动，下方设置的隔水垫23可以阻隔水，防止漏电现象的发生，此卫生间洗卫用品消毒柜结构简单，成本低，使用寿命长，温度可观察，定时消毒，安全性能高，产热和消毒效果好，可分类放置，空间利用率高，可以全方位消毒洗卫用品。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
