一种用于祛痘的美容灯的制作方法

本发明涉及美容仪器领域，具体为一种用于祛痘的美容灯。

背景技术：

led高科技光子嫩肤美容仪是采用光动力原理，激活深层细胞，让肌肤更好地进行新陈代谢。光线被皮肤吸收后，光能被转化为细胞内能量，舒张与强化微血管并与肌肤产生光化学反应-酶促反应，增加糖元和蛋白含量，从而促进细胞新陈代谢及合成。led美容灯在现在的美容护肤中使用的越来越广泛。一般地美容院中均有专业的led美容灯，但是这样的美容灯一般都体积庞大，不便于移动携带，也不满足家用的条件。为了更好地满足消费者的需求，现在市场上开始出现各类便携式的led美容灯，也受到广大消费者的青睐。但是现有技术中，led美容灯大都是照射范围固定：

但是该美容灯存在以下缺陷：

（1）该美容灯的led灯珠安装在灯板上呈平板式照射，照射范围过大，不利于进行小范围加强照射；

（2）该美容灯不具有自动调整光亮，也不具备散热功能，智能预警地效果较差。

技术实现要素：

为了克服现有技术方案的不足,本发明提供一种用于祛痘的美容灯，能有效的解决背景技术提出的问题。

本发明解决其技术问题所采用的技术方案是：

一种用于祛痘的美容灯，包括可调灯头和手柄，所述可调灯头包括用于安装整个灯组的灯头外壳，所述灯头外壳采用绝缘塑料制成，灯头外壳的前端连接有外表面设置有外螺纹的旋转灯罩，对应的灯头外壳的内表面设置内螺纹，灯头外壳与旋转灯罩螺旋连接；所述灯头外壳的内部镶嵌有用于进行美容的可调led美容灯组，所述可调led美容灯组的前端旋转灯罩内镶嵌有用于调节光照范围大小的变焦装置；所述手柄内部安装有用于对可调led美容灯组进行调控的智能控制模块，所述智能控制模块的底部还连接有给整个装置供电的电源管理模块；

所述可调led美容灯组包括采用柔性材料制成的绝缘灯板，所述绝缘灯板为圆盘状卡接在灯头外壳内部中间位置，绝缘灯板的正面上镶嵌有功率可调的led灯珠，所述led灯珠的周围镶嵌有用于反射光线的反光镜面，所述绝缘灯板的背面焊接有用于进行散热的散热装置；

所述变焦装置包括用于汇聚光线的聚焦球透镜和用于进行透镜固定的旋转框架，所述旋转框架旋转安装在旋转灯罩的前端，且旋转框架与旋转灯罩的连接处还安装有用于固定的连接套筒，所述连接套筒的内表面设置有标准螺纹，外表面上雕刻有焦距标识刻度；

所述智能控制模块包括用于调控整个装置的核心控制器，所述核心控制器的信号输入端连接有用于进行对可调led美容灯组进行调整的led调控模块和用于对散热装置进行调控的散热驱动模块，核心控制器的gpio端口还连接有用于进行自动预警和保护的保护报警单元，核心控制器的uart端口连接有用于进行无线通信的无线传输模块；

所述电源管理模块包括可充电锂电池，所述可充电锂电池的电源输入端连接有用于连接至外部电源的充电管理模块，可充电锂电池的输出端连接有稳压变换器，所述稳压变换器输出电压至可调led美容灯组和智能控制模块。

进一步地，所述led灯珠共分为三组并联，一组六个灯泡串联并按照圆环状镶嵌在绝缘灯板上，每组led灯珠的电源端均串联有一个电子开关，所述电子开关的控制端通过导线连接至led调控模块，电子开关的电源端子通过导线连接至稳压变换器输出端。

进一步地，所述反光镜面采用单面涂覆有遮光材料的菱形玻璃片以30度倾斜角，六片一组焊接在绝缘灯板上的每个led灯珠周围组成，且相邻的反光镜面的边沿连接成一体化结构。

进一步地，所述散热装置包括散热片和微型散热风扇，所述散热片紧贴粘接在绝缘灯板的背面，微型散热风扇的出风方向正对散热片，且微型散热风扇对应的灯头外壳上开凿有通风网孔。

进一步地，所述旋转框架为外表面设置有刻度螺纹的圆环固定框，旋转框架内表面设置有与聚焦球透镜尺寸相吻合的固定凹槽，所述固定凹槽的侧边横穿有用于固定聚焦球透镜的紧锁螺丝，且紧锁螺丝的末端穿过连接套筒镶嵌在外表面。

进一步地，所述led调控模块包括用于进行亮度采集的光敏传感器和用于控制led灯亮度的led驱动器，所述光敏传感器固定在灯头外壳的内壁，led驱动器输出信号至电子开关的控制端。

进一步地，所述散热驱动模块包括用于检测微型散热风扇工作情况的转速传感器、温度传感器以及进行开关驱动的功率调节器，所述功率调节器输出功率调节信号至微型散热风扇的控制端。

进一步地，所述充电管理模块包括usb充电接口和用于进行电池充电管理的电池管理芯片，所述usb充电接口镶嵌在手柄的底部末端处。

进一步地，所述保护报警单元包括用于进行断路保护断路保护器和用于进行声音预警的蜂鸣器，所述断路保护器串联在led灯珠与稳压变换器之间。

与现有技术相比，本发明的有益效果是：

（1）本发明通过设置变焦装置，在led灯珠的前方加装聚焦球透镜，利用球透镜的聚焦原理将光线汇聚，同时利用连接套筒连接旋转灯罩和旋转框架，实现对聚焦球透镜与led灯珠的距离调整，利用距离变换实现对于聚焦光斑大小的调整，从而得到大小不同的照射光束，对于不同的痘痘肌肤进行照射，避免强光照射范围过大，伤害周围其他健康肌肤；

（2）本发明在绝缘灯板的背面增加了散热装置，利用核心控制器控制散热驱动模块，根据当前设备的工作温度，自动开启或者关闭微型散热风扇，实现对装置的动态散热，从而延长装置使用寿命，保护装置的稳定性；

（3）本发明在智能控制模块中设置led调控模块实现对led灯的反馈调节控制，又在其中增加了报警保护单元，利用断路保护器实现对led灯电路的断电保护，并且利用蜂鸣器提供声音警报，提醒用户注意，人性化设置提供更好的用户体验；

综上所述，本发明提出了一种用于祛痘的美容灯，可以根据实际需求调整照射光束范围大小进行定点照射，使用安全方便，稳定性能好。

附图说明

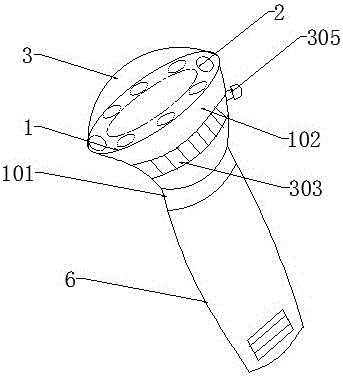

图1为本发明的整体结构示意图；

图2为本发明的可调灯头剖面结构示意图；

图3为本发明的绝缘灯板结构示意图；

图4为本发明变焦装置结构示意图；

图5为本发明电源管理模块图。

图中标号：

1-可调灯头；2-可调led美容灯组；3-变焦装置；4-智能控制模块；5-电源管理模块；6-手柄；

101-灯头外壳；102-旋转灯罩；103-通风网孔；

201-绝缘灯板；202-led灯珠；203-反光镜面；204-散热装置；205-散热片；206-微型散热风扇；

301-聚焦球透镜；302-旋转框架；303-连接套筒；304-固定凹槽；305-紧锁螺丝；

401-核心控制器；402-led调控模块；403-保护报警单元；404-无线传输模块；405-散热驱动模块；406-led驱动器；407-光敏传感器；408-转速传感器；409-温度传感器；410-功率调节器；411-断路保护器；412-蜂鸣器；

501-可充电锂电池；502-充电管理模块；503-稳压变换器；504-usb充电接口；505-电池管理芯片。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1、2和图5所示，本发明提供了一种用于祛痘的美容灯，包括可调灯头1和手柄6，所述手柄6便于整个装置手持，所述可调灯头1包括用于安装整个灯组的灯头外壳101，所述灯头外壳101采用绝缘塑料制成，灯头外壳101的前端连接有外表面设置有外螺纹的旋转灯罩102，对应的灯头外壳101的内表面设置内螺纹，灯头外壳101与旋转灯罩102螺旋连接；所述灯头外壳101的内部镶嵌有用于进行美容的可调led美容灯组2，所述可调led美容灯组2的前端旋转灯罩102内镶嵌有用于调节光照范围大小的变焦装置3；所述手柄6内部安装有用于对可调led美容灯组2进行调控的智能控制模块4，所述智能控制模块4的底部还连接有给整个装置供电的电源管理模块5。

如图3所示，所述可调led美容灯组2包括采用柔性材料制成的绝缘灯板201，所述绝缘灯板201为圆盘状卡接在灯头外壳101内部中间位置，绝缘灯板201的正面上镶嵌有功率可调的led灯珠202，所述led灯珠202的周围镶嵌有用于反射光线的反光镜面203，所述绝缘灯板201的背面焊接有用于进行散热的散热装置204；所述反光镜面203采用单面涂覆有遮光材料的菱形玻璃片以30度倾斜角，六片一组焊接在绝缘灯板201上的每个led灯珠202周围组成，且相邻的反光镜面203的边沿连接成一体化结构。当led灯珠202开始工作发光的时候，本来向四周散射传播的光将通过反光镜面203的反射作用，将光线向前反射，从而大大提高光线的照射效率。

需要补充的是，所述led灯珠202包括红光灯珠和蓝光灯珠，其工作原理是：蓝光作用于皮肤表层,杀灭痤疮丙酸杆菌而起到抗菌消炎的作用，且其还可有效抑制皮脂腺油脂的分泌，防止青春痘的复发；而红光则可穿过皮肤表层组织，作用于瘢痕组织，促使细胞分泌产生胶原蛋白而起到祛除痘印，修复痘疤的作用。

如图4所示，所述变焦装置3包括用于汇聚光线的聚焦球透镜301和用于进行透镜固定的旋转框架302，所述旋转框架302旋转安装在旋转灯罩102的前端，且旋转框架302与旋转灯罩102的连接处还安装有用于固定的连接套筒303，所述连接套筒303的内表面设置有标准螺纹，外表面上雕刻有焦距标识刻度；所述旋转框架302为外表面设置有刻度螺纹的圆环固定框，旋转框架302内表面设置有与聚焦球透镜301尺寸相吻合的固定凹槽304，所述固定凹槽304的侧边横穿有用于固定聚焦球透镜301的紧锁螺丝305，且紧锁螺丝305的末端穿过连接套筒镶嵌在外表面。

需要说明的是，所述旋转框架302通过连接套筒303实现与旋转灯罩102的相对固定，并且旋转框架302可以在旋转灯罩102内旋进或旋出，带动内部的聚焦球透镜301前后移动，从而调整led灯珠202与聚焦球透镜301的相对位置，聚焦球透镜301具有聚光作用，当光源位于不同位置时，通过透镜汇聚得到的光线光圈范围不同，从而实现对于led灯珠202照射范围的调整，进而可以实现对于不同大小区域的照射，也防止对其他健康区域皮肤的伤害；所述旋转框架302通过固定凹槽304卡接整个聚焦球透镜301，但是由于聚焦球透镜301的表面过于光滑，因此增加一个紧锁螺丝305，当调整至需要的位置时，拧紧紧锁螺丝305加紧对透镜的位置固定，从而提高装置的稳定性。

如图5所示，所述智能控制模块4包括用于调控整个装置的核心控制器401，所述核心控制器401的信号输入端连接有用于进行对可调led美容灯组2进行调整的led调控模块402和用于对散热装置204进行调控的散热驱动模块405，核心控制器401的gpio端口还连接有用于进行自动预警和保护的保护报警单元403，核心控制器401的uart端口连接有用于进行无线通信的无线传输模块404；无线传输模块404通过与外部智能设备建立通信连接线路，进而实现远程遥控。

所述电源管理模块5包括可充电锂电池501，所述可充电锂电池501的电源输入端连接有用于连接至外部电源的充电管理模块502，可充电锂电池501的输出端连接有稳压变换器503，所述稳压变换器503输出电压至可调led美容灯组2和智能控制模块4。所述充电管理模块502包括usb充电接口504和用于进行电池充电管理的电池管理芯片505，所述usb充电接口504镶嵌在手柄6的底部末端处。所述usb充电接口504可以通过通用的usb充电线连接充电电源，所述电池管理芯片505用于对可充电锂电池501进行动态充电管理，防止电池过充发生危险。当充电锂电池501开始放电时，所述稳压变换器503根据实际需要将电池输出的电压变换成相应大小的直流电供各个用电模块。

所述核心控制器401上电后开始工作，当要控制led灯珠202的工作状态时，将调用led调控模块402。所述led灯珠202共分为三组并联，一组六个灯泡串联并按照圆环状镶嵌在绝缘灯板201上，每组led灯珠202的电源端均串联有一个电子开关207，所述电子开关207的控制端通过导线连接至led调控模块402，电子开关207的电源端子通过导线连接至稳压变换器503输出端。所述led调控模块402包括用于进行亮度采集的光敏传感器407和用于控制led灯亮度的led驱动器406，所述光敏传感器407固定在灯头外壳101的内壁，led驱动器406输出信号至电子开关207的控制端。所述光敏传感器407用于进行实时光亮强度的采集操作，采集到的参数传输至核心控制器401的信号端，所述核心控制器401根据实时采集到的亮度判断当前的照射光强是否满足实际需求，若是满足，将输出信号调节信号至led驱动器406，通过led驱动器406控制电子开关207的状态，进而控制led灯珠202的亮度。

当设备使用时间过长时温度较高时，将驱动散热装置204用于进行散热操作。所述散热装置204包括散热片205和微型散热风扇206，所述散热片205紧贴粘接在绝缘灯板201的背面，微型散热风扇206的出风方向正对散热片205，且微型散热风扇206对应的灯头外壳101上开凿有通风网孔103。当装置。所述散热驱动模块405包括用于检测微型散热风扇206工作情况的转速传感器408、温度传感器409以及进行开关驱动的功率调节器410，所述功率调节器410输出功率调节信号至微型散热风扇206的控制端。所述散热片205紧贴绝缘灯板201将热量导出，温度传感器409实时监测到装置内的温度，通过核心控制器401判断当前温度值是否达到需要开启微型散热风扇206的温度，当达到时，核心控制器401将输出信号至功率调节器40=10，通过功率调节器410驱动微型散热风扇206开始转动，从而将热量从通风网孔103中吹出实现降温操作。

当核心控制器401检测当前的设备状态出现如过流过压或者过热的情况时，将启动保护报警单元403。所述保护报警单元403包括用于进行断路保护断路保护器411和用于进行声音预警的蜂鸣器412，所述断路保护器411串联在led灯珠501与稳压变换器503之间。断路保护器411断开led灯珠501的供电电路，并且核心控制器401触发蜂鸣器412发出声音警报，提醒用户注意。

本发明通过设置变焦装置，在led灯珠的前方加装聚焦球透镜，利用球透镜的聚焦原理将光线汇聚，同时利用连接套筒连接旋转灯罩和旋转框架，实现对聚焦球透镜与led灯珠的距离调整，利用距离变换实现对于聚焦光斑大小的调整，从而得到大小不同的照射光束，对于不同的痘痘肌肤进行照射，避免强光照射范围过大，伤害周围其他健康肌肤；

本发明在绝缘灯板的背面增加了散热装置，利用核心控制器控制散热驱动模块，根据当前设备的工作温度，自动开启或者关闭微型散热风扇，实现对装置的动态散热，从而延长装置使用寿命，保护装置的稳定性；

本发明在智能控制模块中设置led调控模块实现对led灯的反馈调节控制，又在其中增加了报警保护单元，利用断路保护器实现对led灯电路的断电保护，并且利用蜂鸣器提供声音警报，提醒用户注意，人性化设置提供更好的用户体验；

综上所述，本发明提出了一种用于祛痘的美容灯，可以根据实际需求调整照射光束范围大小进行定点照射，使用安全方便，稳定性能好。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
