一种带指压按摩装置的制作方法

本实用新型属于按摩装备领域，特别涉及一种带指压按摩装置。

背景技术：
：

现有按摩机芯大多包括有电机、蜗轮箱和按摩转盘，在按摩转盘上设置有各式各样的按摩头，实现对人体的揉捏推拿按摩。蜗轮箱输出轴上套设有偏心轴盘或斜心轴盘，由偏心轴盘驱动按摩转盘偏心旋转，一对按摩转盘实现揉捏作用；若由斜心轴盘驱动，该按摩转盘即会产生旋转和偏摆式运动，模拟出推拿手法。形成两类独特和经典的按摩手法。而在此基础上，如何叠加更为丰富的按摩手段，即成为本实用新型研究的对象。

技术实现要素：
：

本实用新型的目的是设计一种在蜗轮箱输出轴上，通过斜心轴盘驱动的推拿头带有指压功能的带指压按摩装置。

本实用新型技术方案是这样实现的：一种带指压按摩装置，包括电机、蜗轮箱、输出轴、斜心轴盘和推拿头，电机输出经蜗轮箱减速后驱动输出轴，固定在输出轴上的斜心轴盘带动推拿头偏摆和起伏运动；其特征是：推拿头连体有指压臂，该指压臂端部具有指压头；所述推拿头边沿延伸有限位杆，该限位杆被约束在蜗轮箱上。

所述蜗轮箱表面锁固有一限位座，该限位座上开设有与输出轴平行的导槽，推拿头上的限位杆伸入所述导槽中，形成被约束结构。

所述斜心轴盘由带有凸轴的盘座和盘盖组成，所述盘座具有倾斜上端面、底部中央开设有轴孔，凸轴垂直于盘座的上端面；所述盘盖锁固在凸轴端面上，将推拿头活动约束在其中。

所述指压臂上设置有一至三个指压头，并在指压臂或一个指压头中设置有振动电机。

上述指压臂远端底部开设有电机腔，并配置有一腔盖；振动电机头朝远端安装在所述电机腔内，由腔盖锁固在其中。

所述推拿头并排设置有两个按摩点，该两个按摩点与指压头三点处于一个方向上。

本实用新型的推拿头连带有指压头，在起伏偏摆推拿的同时，远端还叠加有指压功能，形成一种独特的按摩手法；再则，指压头增设有振动电机，大大提高指压效果。

附图说明：

下面结合具体图例对本实用新型做进一步说明：

图1示出了带指压按摩装置立体示意图

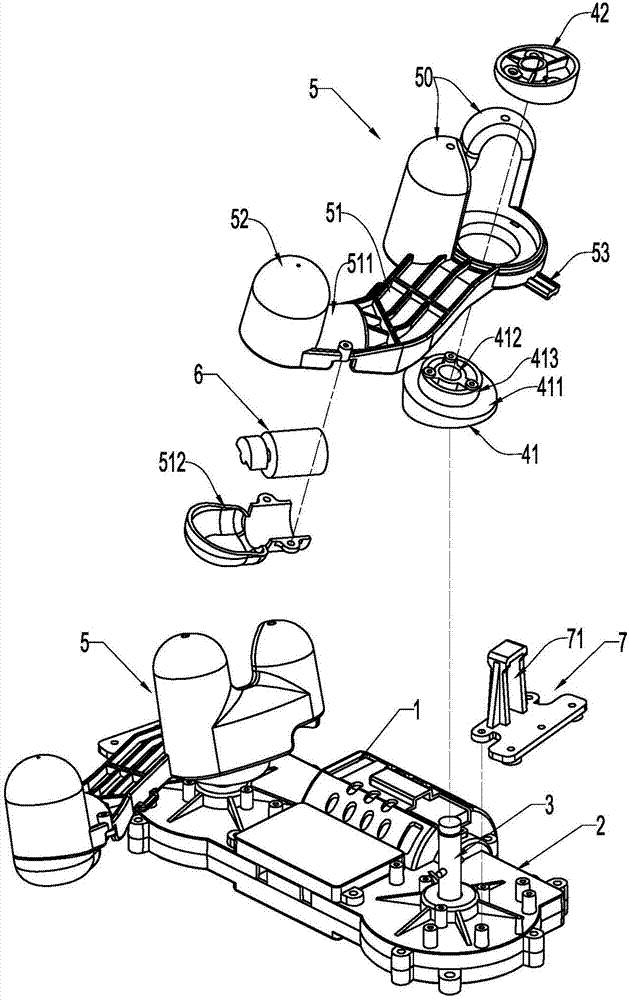

图2示出了带指压按摩装置分解示意图

其中

1—电机 2—蜗轮箱 3—输出轴 4—斜心轴盘

41—盘座 411—上端面 412—轴孔 413—凸轴

42—盘盖 5—推拿头 50—按摩点 51—指压臂

511—电机腔 512—腔盖 52—指压头 53—限位杆

6—振动电机 7—限位座 71—导槽

具体实施方式：

参照图1和图2，带指压按摩装置，包括电机1、蜗轮箱2、输出轴3、斜心轴盘4和推拿头5；电机1输出经蜗轮箱2减速后驱动输出轴3，固定在输出轴3上的斜心轴盘4带动推拿头5偏摆和起伏运动，实现基本的推拿、或颈部、腿部等部位的揉捏作用。

所述推拿头5连体有指压臂51，该指压臂51端部具有指压头52；进一步，指压臂51可以设置有一至三个指压头52，如横向或纵向分布，加大指压范围；另外，在指压臂51或一个指压头52中设置有振动电机6，实现指压头52的附加动作。如图，指压臂51远端底部开设有电机腔511，成上凸结构，并配置有一腔盖512；振动电机6头朝远端安装在所述电机腔511内，由腔盖512锁固在其中。这里所述的振动电机头朝远端，指的是带偏心块一端为头，也就是说安装时，偏心块恰好处于指压头52下部，指压头52能产生最大的上下振动力。若指压头52足够大，也可将振动电机安装在指压头52内部，若振动电机6轴向与指压头52轴向一致，产生的是横向振动力。

推拿头5边沿延伸有限位杆53，该限位杆53被约束在蜗轮箱2上。也就是说蜗轮箱2表面锁固有一限位座7，该限位座7上开设有与输出轴3平行的导槽71，推拿头5上的限位杆53伸入导槽71中，形成被约束结构，也即约束推拿头5只能起伏和偏摆运动，起伏达到轻重的手法变化，而偏摆又可实现推拿，或者成对时的夹揉动作。

本实例中，推拿头5并排设置有两个按摩点50，该两个按摩点50与指压头52三点处于一个方向上，也就是说接近一排分布，其推拿效果更好。尤其一对推拿头5上的按摩点50侧面配合，能对颈部、腿部进行夹揉作用；而将按摩点50和指压头52顶部抵触在人体上，即可实现推拿和指压按摩效果。

上述斜心轴盘4由带有凸轴的盘座41和盘盖42组成；盘座41具有倾斜上端面411、底部中央开设有供输出轴3插入的轴孔412，凸轴413垂直于盘座的上端面411，也就是说凸轴413相对于输出轴3成倾斜结构；所述盘盖42锁固在凸轴413的端面上，将推拿头5活动约束在其中。斜心轴盘4旋转时，借助盘座41倾斜的上端面411和盘盖42配合，驱动推拿头5绕凸轴413偏摆。
