瘫痪病人防滑病床的制作方法

本实用新型涉及病床领域，尤其涉及一种瘫痪病人防滑病床。

背景技术：

瘫痪病人行动不便，需要护理人员或家人照顾，帮助瘫痪病人坐立、翻身。在照顾瘫痪病人的过程中，常常需要将瘫痪病人扶起至半躺状态(即上半身与下半身呈一定角度的状态)，现有技术中可以通过摇动设置于病床上的把手，将床的上半部摇起一定角度，以使瘫痪病人至半躺状态。但是病人容易沿着床面下滑，既不利于照顾病人，也存在伤害病人的隐患。

技术实现要素：

针对上述存在的问题，本实用新型提供了瘫痪病人防滑病床，以解决现有技术中瘫痪病人半躺情况下容易沿着床面下滑的问题，帮助病人长时间保持半躺状态不下滑，自动控制，自动提醒，方便护理工作，保障病人安全。

为实现上述目的，本实用新型采取的技术方案为：

一种瘫痪病人防滑病床，包括床板和支撑所述床板的床架，还包括隔挡板；所述隔挡板位于所述床板上方，并与所述床板垂直；所述隔挡板与所述床架之间滑动固定。

本实用新型提供的瘫痪病人防滑病床，优选地，所述床架上位于所述床板底部设置有驱动电机和从动轮；所述驱动电机输出轴上固定有驱动轮，所述驱动轮与所述从动轮通过传送带连接，所述传送带与所述隔挡板垂直；所述隔挡板与所述传送带固定连接；

其中，所述隔挡板在所述传送带的驱动下滑动。

本实用新型提供的瘫痪病人防滑病床，优选地，还包括用于控制所述电机的控制中心；所述控制中心与所述驱动电机电性连连接。

本实用新型提供的瘫痪病人防滑病床，优选地，所述隔挡板上设置有用于检测压力的压力传感器；所述压力传感器与所述控制中心电性连接。

本实用新型提供的瘫痪病人防滑病床，其特征在于，还包括用于发出警报的警报器；所述警报器与所述控制中心电性连接。

上述技术方案具有如下优点或者有益效果：

本实用新型提供的瘫痪病人防滑病床，有效解决了现有技术中瘫痪病人半躺情况下容易沿着床面下滑的问题，帮助病人长时间保持半躺状态不下滑，自动控制，自动提醒，方便护理工作，保障病人安全。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型及其特征、外形和优点将会变得更加明显。在全部附图中相同的标记指示相同的部分，并未刻意按照比例绘制附图，重点在于示出本实用新型的主旨。

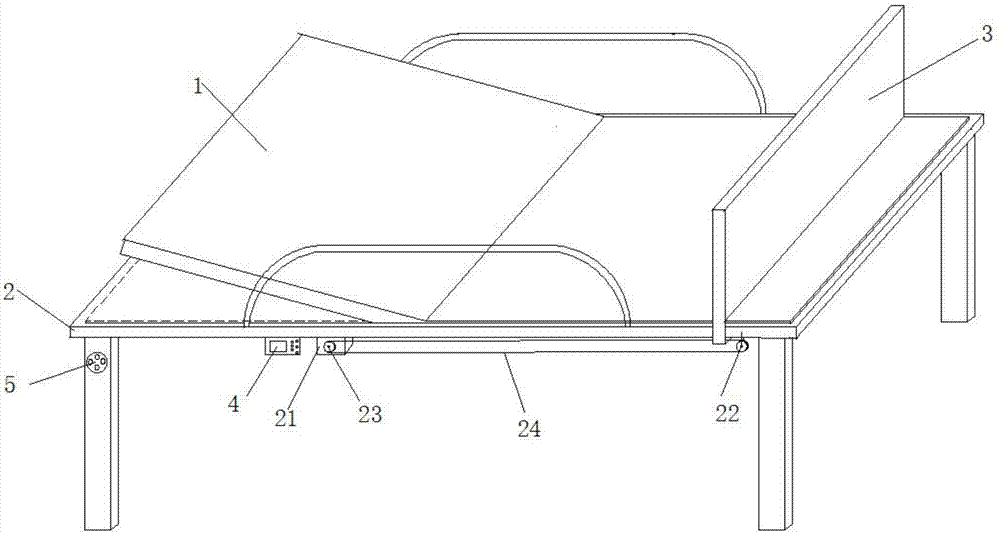

图1为本实用新型实施例1提供的瘫痪病人防滑病床的结构示意图。

具体实施方式

下面结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的说明，显然所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。通常此处附图中描述和示出的本实用新型的实施例的组件可以按照不同的配置来布置和设计。因此，以下对附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型的实施例，本领域技术人员在没有作出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型的保护范围。

实施例1：

如图1所示，本实用新型实施例1提供的瘫痪病人防滑病床，包括床板1、支撑床板1的床架2、隔挡板3、用于控制所述电机的控制中心4和警报器5；隔挡板3位于床板1上方，并与床板1垂直；隔挡板3与床架2之间滑动固定；床架2上位于床板1底部设置有驱动电机21和从动轮22；驱动电机21输出轴上固定有驱动轮23，驱动轮23与从动轮22通过传送带24连接，传送带24与隔挡板3垂直；隔挡板3与传送带24固定连接；隔挡板3在传送带24的驱动下滑动；隔挡板3上设置有用于检测压力的压力传感器(图中未示出)，压力传感器面向病人的脚部；控制中心4与驱动电机21电性连连接，控制中心4设置于床板1底部；压力传感器与控制中心4电性连接；警报器5设置于床架2 的床腿上，警报器5与控制中心4电性连接。

当病人半躺于本实用新型实施例1提供的瘫痪病人防滑病床上时，瘫痪病人半躺在床上，护理人员通过控制中心4控制驱动电机21转动，驱动电机21 上的驱动轮23带动从动轮22转动，传送带24带动隔挡板3运动，隔挡板3抵达瘫痪病人的脚时，瘫痪病人的脚部接触压力传感器，当压力传感器的感应压力数值达到或超过阈值时，控制中心4停止驱动电机21工作；当病人向下滑动时，脚部队压力传感器的压力会变大，此时控制中心4控制警报器5发出警报，提醒医护人员病人有下滑的趋势。

综上所述，本实用新型提供的瘫痪病人防滑病床，有效解决了现有技术中瘫痪病人半躺情况下容易沿着床面下滑的问题，帮助病人长时间保持半躺状态不下滑，自动控制，自动提醒，方便护理工作，保障病人安全。

本领域技术人员应该理解，本领域技术人员结合现有技术以及上述实施例可以实现所述变化例，在此不予赘述。这样的变化例并不影响7本实用新型的实质内容，在此不予赘述。

以上对本实用新型的较佳实施例进行了描述。需要理解的是，本实用新型并不局限于上述特定实施方式，其中未尽详细描述的设备和结构应该理解为用本领域中的普通方式予以实施；任何熟悉本领域的技术人员，在不脱离本实用新型技术方案作出许多可能的变动和修饰，或修改为等同变化的等效实施例，这并不影响本实用新型的实质内容。因此，凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术实质对以上实施例所做的任何简单修改、等同变化及修饰，均仍属于本实用新型技术方案保护的范围内。
