一种便于固定呼叫器的医疗带的制作方法

本实用新型涉及医疗器械领域，尤其涉及一种便于固定呼叫器的医疗带。

背景技术：

在现代医疗过程中，为了方便医疗工作者对病患进行进行检查，和急救等功能，往往会在住院部的床前设置有相应的医疗带，现有的医疗带大多都设有呼叫器，但是呼叫器在在固定时，大多需要一些特定的工具来帮助使用者对呼叫器进行固定，当使用者未携带装载工具时，呼叫器的固定存在一定的难度，使用时颇为不便，为此我们提出了一种便于固定呼叫器的医疗带。

技术实现要素：

本实用新型提出的一种便于固定呼叫器的医疗带，解决了呼叫器不便于固定的问题。

为了实现上述目的，本实用新型采用了如下技术方案：

一种便于固定呼叫器的医疗带，包括医疗带主体，所述医疗带主体的一侧设有多个等距设置的电源插座，所述医疗带主体的内壁开设有安装槽，所述安装槽的内部滑动连接有竖向设置的滑板，所述安装槽的内部转动套接有竖向设置的安装板，所述安装板的一侧与滑板的外壁相接触，所述安装板远离滑板的一侧设有横向设置的呼叫器，所述医疗带主体的一侧焊接有两个横向设置的定位柱，所述医疗带主体的一侧设有竖向设置的挡板，所述挡板的一侧开设有两个竖向设置的滑槽，所述定位柱活动套接在滑槽的内部。

优选的，所述安装槽的内部设有多个横向设置的弹簧，弹簧的一端与安装槽的内壁粘接，弹簧的另一端与滑板的外壁粘接。

优选的，所述挡板靠近医疗带主体的一侧设有橡胶垫，所述橡胶垫的外壁设有防滑纹。

优选的，所述定位柱为t形结构。

优选的，所述安装槽槽孔的长度大于安装板的长度。

本实用新型中：

通过医疗带主体、电源插座、安装槽、滑板、安装板、定位柱、挡板、滑槽、弹簧和橡胶垫的配合工作，一方面可简单便捷的对呼叫器进行固定，无需使用特定工具来对呼叫器进行拆装，使用方便；另一方面可在无人使用呼叫器时，对呼叫器进行防护，避免呼叫器长期暴露在墙壁的外部受到损坏，防护能力高。

综上所述，本实用新型结构简单合理，可简单便捷的对呼叫器进行固定，使用方便，可对呼叫器进行高效的防护，防护性能高，实用性强，适合推广。

附图说明

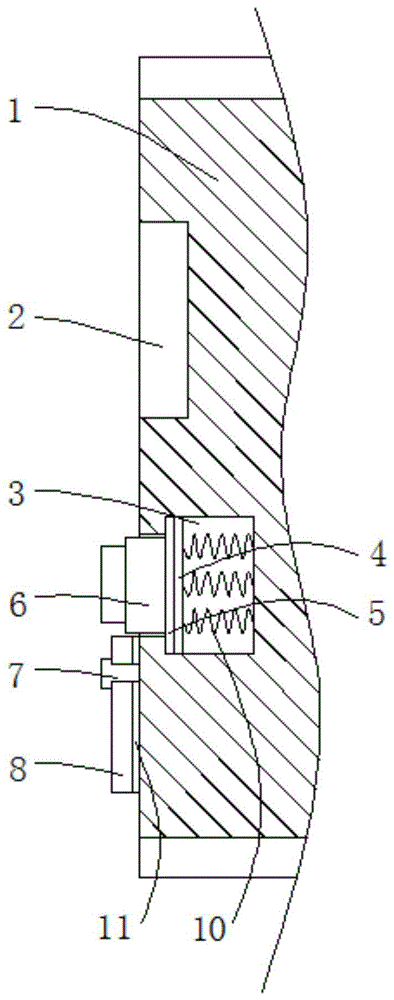

图1为本实用新型的结构示意图。

图2为本实用新型的正视图。

图中标号：1医疗带主体、2电源插座、3安装槽、4滑板、5安装板、6呼叫器、7定位柱、8挡板、9滑槽、10弹簧、11橡胶垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参见附图，一种便于固定呼叫器的医疗带，包括医疗带主体1，医疗带主体1的一侧设有多个等距设置的电源插座2，医疗带主体1的内壁开设有安装槽3，安装槽3的内部滑动连接有竖向设置的滑板4，安装槽3的内部转动套接有竖向设置的安装板5，安装板5的一侧与滑板4的外壁相接触，安装板5远离滑板4的一侧设有横向设置的呼叫器6，医疗带主体1的一侧焊接有两个横向设置的定位柱7，医疗带主体1的一侧设有竖向设置的挡板8，挡板8的一侧开设有两个竖向设置的滑槽9，定位柱7活动套接在滑槽9的内部，安装槽3的内部设有多个横向设置的弹簧10，弹簧10的一端与安装槽3的内壁粘接，弹簧10的另一端与滑板4的外壁粘接，挡板8靠近医疗带主体1的一侧设有橡胶垫11，橡胶垫11的外壁设有防滑纹，定位柱7为t形结构，安装槽3槽孔的长度大于安装板5的长度。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

工作原理：当使用者需要将安装板5上的呼叫器6装载在医疗带主体1上时，将安装板5与安装槽3的槽孔重合，将安装板5推入安装槽3的内部，当安装板5完全进入安装槽3的内部时，转动安装板5，当安装板5与安装槽3的槽孔不重合时，松动安装板5，通过弹簧10的弹性，推动安装板5紧贴安装槽3的内壁，此时安装板5被固定在安装槽3的内部，此时使用者可对安装板5上的呼叫器6进行使用，当使用者不需要使用安装板5上的呼叫器6时，可推动呼叫器6，当呼叫器6滑入安装槽3的内部时，此时推动挡板8，通过定位柱7和滑槽9的配合工作，带动挡板8向上进行滑动，此时挡板8将遮挡住呼叫器6，此时通过弹簧10的弹性，推动呼叫器6紧贴挡板8，且由于橡胶垫11的缓冲，可避免呼叫器6受到损坏，此时呼叫器6被收纳在安装槽3的内部，避免呼叫器6暴露在外界受到无意间的损坏。本实用新型结构简单合理，可简单便捷的对呼叫器进行固定，使用方便，可对呼叫器进行高效的防护，防护性能高，实用性强，适合推广。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
