一种制药用熬制炉的制作方法

本发明涉及中药加工设备领域，特别涉及一种制药用熬制炉。

背景技术：

以中国传统医药理论指导采集、炮制、制剂，说明作用机理，指导临床应用的药物，统称为中药。简而言之，中药就是指在中医理论指导下，用于预防、治疗、诊断疾病并具有康复与保健作用的物质。中药主要来源于天然药及其加工品，包括植物药、动物药、矿物药及部分化学、生物制品类药物。由于中药以植物药居多，故有“诸药以草为本”的说法。

目前，大部分中药需经过熬制后才能服用，现有技术中的熬制炉在对药材进行熬制时，效率低下，且功能单一，无法满足日益丰富的使用需求，为此，我们提出一种制药用熬制炉。

技术实现要素：

本发明的主要目的在于提供一种制药用熬制炉，可以有效解决背景技术中的问题。

为实现上述目的，本发明采取的技术方案为：

一种制药用熬制炉，包括熬制炉本体，所述熬制炉本体的上方设置有顶盖，所述熬制炉本体的外壁上固定安装有第二把手，所述熬制炉本体的外壁上还固定连接有泄压管道与泄气管道，所述泄压管道、泄气管道均与熬制炉本体的内部相通，所述泄压管道的中部安装有安全阀，所述泄气管道的中部安装有截止阀，所述熬制炉本体的顶部通过焊接固定安装有螺纹环，所述顶盖的内壁开设有内螺纹，所述顶盖与螺纹环螺纹连接，所述顶盖的内侧固定安装有封口塞，所述封口塞与顶盖之间设有环形缝口，且环形缝口内设置有密封圈。

优选的，所述第一把手的内部固定安装有电机，所述封口塞的底部外表面固定安装有限位轴套，所述限位轴套的内部设置有限位体，所述限位体的底部外表面固定安装有转轴，所述转轴远离限位体的一端延伸至限位轴套的外侧，所述电机的输出轴上固定连接有联轴器，且联轴器贯穿封口塞延伸至限位轴套的内部与限位体的顶部固定连接，所述转轴上固定套装有套环，所述套环通过连接杆固定安装有搅碎刀头。

优选的，所述搅碎刀头远离套环的一端设置有刷子，所述刷子上固定连接有插栓，所述搅碎刀头的搅碎刀头远离套环的一端开设有插孔，所述插栓插入插孔内。

优选的，所述熬制炉本体的内侧底部固定安装有定位轴套，所述转轴远离限位体的一端插入定位轴套的内部。

优选的，所述电机的顶部固定安装有防护网罩，所述防护网罩的中部设置有过滤网。

优选的，所述第一把手与第二把手的外侧均包裹有陶瓷纤维布。

与现有技术相比，本发明具有如下有益效果：该一种制药用熬制炉，通过设置的顶盖、密封圈、封口塞、泄压管道与安全阀，顶盖安装至螺纹环上后，封口塞卡入螺纹环的内部，同时，螺纹环的顶部与密封圈接触，提高密封效果，在加热过程中，形成高压，利用气压越高水的沸点越高的原理，提高中药熬制温度，从而缩短熬制时间，泄压管道与安全阀为其提供安全保障，当气压过高时，安全阀自动打开，进行泄压，通过设置的电机、转轴、搅碎刀头、插栓与刷子，电机能够带动转轴与搅碎刀头转动，对熬制炉本体内部中药材进行破碎，使其药效发挥更充分，此外，刷子上的插栓插入搅碎刀头上的插孔后，再通过电机带动转轴转动，能够对熬制炉本体的内壁进行刷洗，功能多样化，更为实用，利于人们使用，整个一种制药用熬制炉结构简单，操作方便，使用的效果相对于传统方式更好。

附图说明

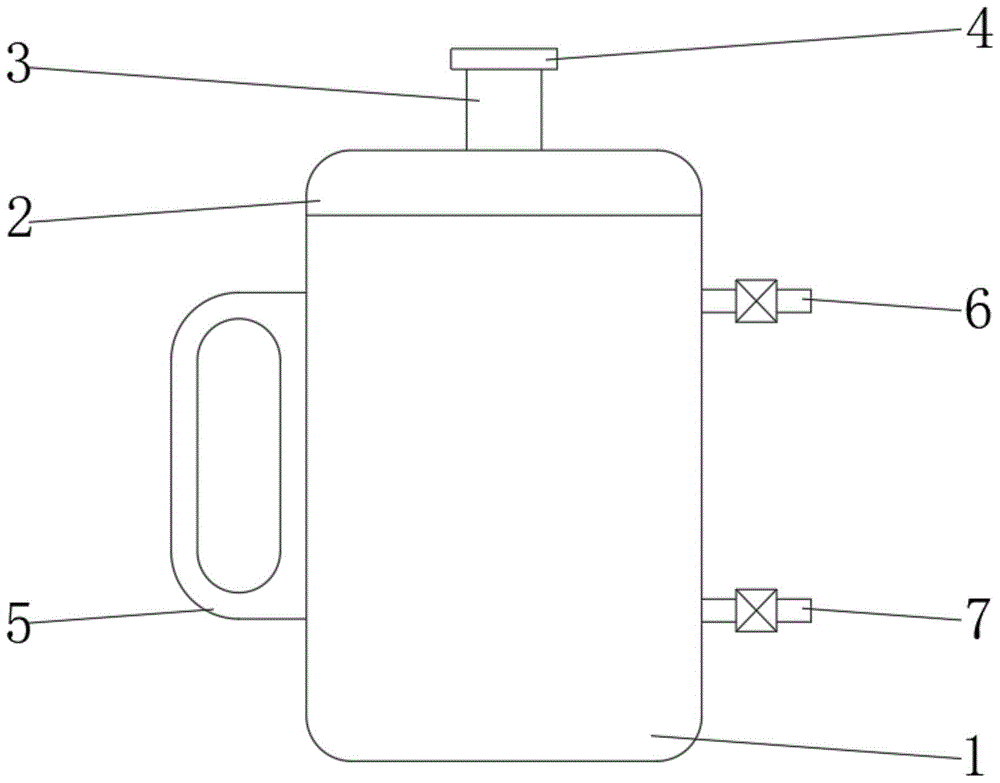

图1为本发明一种制药用熬制炉的整体结构示意图。

图2为本发明一种制药用熬制炉的局部视图。

图3为本发明一种制药用熬制炉中顶盖的结构示意图。

图4为本发明一种制药用熬制炉的图3中a的放大图。

图5为本发明一种制药用熬制炉的图3中b的放大图。

图6为本发明一种制药用熬制炉中限位轴套与转轴的结构示意图。

图中：1、熬制炉本体；2、顶盖；3、第一把手；4、防护网罩；5、第二把手；6、泄压管道；7、泄气管道；8、螺纹环；9、安全阀；10、截止阀；11、电机；12、限位轴套；13、转轴；14、定位轴套；15、封口塞；16、密封圈；17、搅碎刀头；18、插栓；19、刷子；20、限位体。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

如图1-6所示，一种制药用熬制炉，包括熬制炉本体1，熬制炉本体1的上方设置有顶盖2，熬制炉本体1的外壁上固定安装有第二把手5，熬制炉本体1的外壁上还固定连接有泄压管道6与泄气管道7，泄压管道6、泄气管道7均与熬制炉本体1的内部相通，泄压管道6的中部安装有安全阀9，泄气管道7的中部安装有截止阀10，熬制炉本体1的顶部通过焊接固定安装有螺纹环8，顶盖2的内壁开设有内螺纹，顶盖2与螺纹环8螺纹连接，顶盖2的内侧固定安装有封口塞15，封口塞15与顶盖2之间设有环形缝口，且环形缝口内设置有密封圈16，顶盖2安装至螺纹环8上后，封口塞15卡入螺纹环8的内部，同时，螺纹环8的顶部与密封圈16接触，提高密封效果，在加热过程中，形成高压，利用气压越高水的沸点越高的原理，提高中药熬制温度，从而缩短熬制时间，泄压管道6与安全阀9为其提供安全保障，当气压过高时，安全阀9自动打开，进行泄压。

进一步的，第一把手3的内部固定安装有电机11，封口塞15的底部外表面固定安装有限位轴套12，限位轴套12的内部设置有限位体20，限位体20的底部外表面固定安装有转轴13，转轴13远离限位体20的一端延伸至限位轴套12的外侧，电机11的输出轴上固定连接有联轴器，且联轴器贯穿封口塞15延伸至限位轴套12的内部与限位体20的顶部固定连接，转轴13上固定套装有套环，套环通过连接杆固定安装有搅碎刀头17，熬制过程中，电机11带动联轴器转动，联轴器带动限位体20，限位体20带动转轴13转动，转轴13带动搅碎刀头17，对熬制炉本体1内部中药材进行破碎，使其药效发挥更充分。

进一步的，搅碎刀头17远离套环的一端设置有刷子19，刷子19上固定连接有插栓18，搅碎刀头17的搅碎刀头17远离套环的一端开设有插孔，插栓18插入插孔内，对熬制炉本体1的内部进行清理时，将顶盖2拆下，清水倒入熬制炉本体1的内部，刷子19上的插栓18插入搅碎刀头17上的插孔，再将顶盖2重新装上，再通过电机11带动转轴13转动，转轴13带动搅碎刀头17与刷子19转动，能够对熬制炉本体1的内壁进行刷洗，无需手动清洗。

进一步的，熬制炉本体1的内侧底部固定安装有定位轴套14，转轴13远离限位体20的一端插入定位轴套14的内部，定位轴套14的内壁光滑，具有与轴承相同的作用，能够承受径向载荷，对转轴13起到定位作用，防止转轴13在高速转动过程中，产生离心力，造成不利影响。

进一步的，电机11的顶部固定安装有防护网罩4，防护网罩4的中部设置有过滤网，能够为电机11提供保护，同时利于电机11进行散热。

进一步的，第一把手3与第二把手5的外侧均包裹有陶瓷纤维布，陶瓷纤维布具有优异的隔热能力，熬制结束后，可直接手握第一把手3或第二把手5，不会烫伤。

需要说明的是，本发明为一种制药用熬制炉，使用前，手部操控第一把手3进行转动，将顶盖2旋钮拆下，中药以及清水倒入熬制炉本体1的内部，之后，重新装上顶盖2，顶盖2安装至螺纹环8上后，封口塞15卡入螺纹环8的内部，同时，螺纹环8的顶部与环形缝口内的密封圈16接触，提高密封效果，同时，转轴13的底端插入定位轴套14的内部，将熬制炉本体1放置于火源上方，火焰对熬制炉本体1的底部进行灼烧，在加热过程中，形成高压，利用气压越高水的沸点越高的原理，提高中药熬制的温度，从而缩短熬制时间，泄压管道6与安全阀9为其提供安全保障，当气压过高时，安全阀9自动打开，进行泄压，在熬制过程中，还可通过搅碎刀头17等结构对熬制炉本体1内部的中药进行搅碎，控制电机11启动，电机11带动联轴器转动，联轴器带动限位体20，限位体20带动转轴13转动，转轴13带动搅碎刀头17，对熬制炉本体1内部中药材进行破碎，使其药效发挥更充分，熬制结束时，打开泄气管道7中部的截止阀10，进行快速泄压，熬制炉本体1内部大量气体外泄后，打开顶盖2，手握第二把手5，将熬制炉本体1内部已熬制完成的药液倒出，对熬制炉本体1的内部进行清理时，将顶盖2拆下，清水倒入熬制炉本体1的内部，刷子19上的插栓18插入搅碎刀头17上的插孔，再将顶盖2重新装上，再通过电机11带动转轴13转动，转轴13带动搅碎刀头17与刷子19转动，能够对熬制炉本体1的内壁进行刷洗，较为实用。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
