一种神经科用触觉神经检测装置的制作方法

本实用新型涉及医疗设备技术领域，具体是一种神经科用触觉神经检测装置。

背景技术：

对患者的触觉进行检查时，需要一个仪器来捕捉患者神经感知到的一些变化，所以如果没有一个合适的、快捷的辅助诊断设备，将会大大影响医生的工作效率，同时影响患者的治疗时间，长此以往，大大增加了神经内科医生的工作难度，现有的仪器虽然能够对触觉进行感知但是存在着整体结构较为复杂，不便于使用者的使用和操作，同时也不便于安装和检修，使得整体的造价较高，从而不便于推。

因此，本领域技术人员提供了一种神经科用触觉神经检测装置，以解决上述背景技术中提出的问题。

技术实现要素：

本实用新型的目的在于提供一种神经科用触觉神经检测装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种神经科用触觉神经检测装置，包括握柄端、检测端和刺激端；所述握柄端的上侧端部设有倾斜状的刺激端，握柄端的下侧端部设有倾斜状的检测端，且检测端和刺激端的外侧均设有外覆端，且握柄端的内侧中间位置设有凸出端，凸出端远离握柄端的一侧端部设有伸缩气缸，且伸缩气缸远离凸出端的一侧端部设有伸缩杆，且凸出端的侧面中间位置设有电源开关，且伸缩杆远离伸缩气缸的一侧端部设有外框，外框的内圈设有舌板，舌板的正反两面均设有若干个有序排列的凸块，且舌板的外圈设有若干个有序排列的刺针；

所述刺激端的内端内侧设有安装块，且安装块的右端设有刺激块，刺激块与安装块之间从上到下依次设有若干个有序排列的缓冲弹簧，且缓冲弹簧交叉之间设有连接导线，且连接导线的两侧端部分别连接刺激块与安装块，刺激块远离缓冲弹簧的一侧端部设有三组安装杆，且安装杆远离刺激块的一侧端部贯穿延伸至刺激端的外侧，且安装杆的贯穿端均设有刺激轮，刺激轮与安装杆的安装之间设有活动转轴；检测端的下端内侧设有检测腔，且检测端的下端外侧设有滑槽，且滑槽的内部嵌设右移动滑块，移动滑块的内部侧面嵌固定连接有与检测腔对应设置的检测针，且检测针的外侧外圈套设有套设弹簧。

作为本实用新型进一步的方案：所述刺激端的底部设有与安装杆对应设置的贯穿孔。

作为本实用新型再进一步的方案：所述连接导线延伸至安装杆的内部与刺激轮电性连接。

作为本实用新型再进一步的方案：所述连接导线，电源开关、检测针和刺针均与外部电源电性连接。

作为本实用新型再进一步的方案：所述检测端的底部中间位置设有与检测针对应设置的检测孔。

与现有技术相比，本实用新型的有益效果是：本装置适用于多种触觉神经检测场合，使用时，手持握柄端，通过刺激轮在待检测对象的皮肤表面进行滚动并刺激，使得待检测对象的体验更加，先比传统的仪器更加自然，通过检测针在需要检测时伸出并进行检测，不检测时缩回，一方面能够保护检测针不损坏，另一方面能够减少待检测对象对仪器的恐惧感，进行舌部神经知觉检测时，可将舌板放置在舌部神经周围，通过凸块进行舌面知觉检测，通过刺针进行刺痛知觉检测，有利于对患者的舌部进行知觉检测，可确保检测的准确性，便于装置本体进行多部位的检测，能够提高装置本体的实用性和便利性。

附图说明

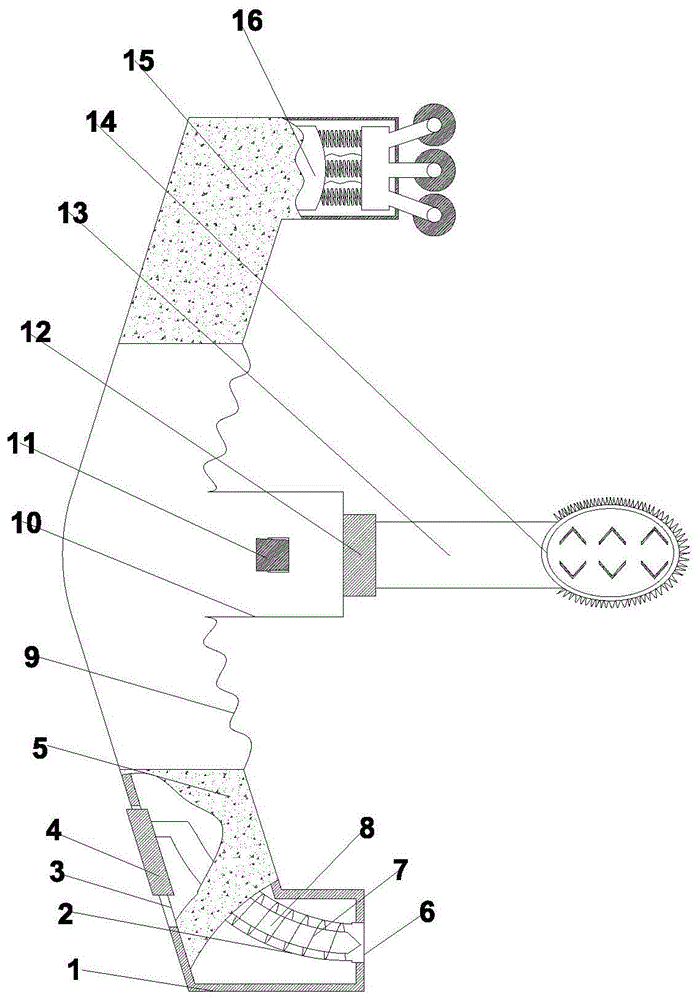

图1为一种神经科用触觉神经检测装置的结构示意图。

图2为一种神经科用触觉神经检测装置刺激轮细节的结构示意图。

图3为一种神经科用触觉神经检测装置舌板放大的结构示意图。

图中：1-检测端、2-检测腔、3-滑槽、4-移动滑块、5-外覆端、6-检测孔、7-套设弹簧、8-检测针、9-握柄端、10-凸出端、11-电源开关、12-伸缩气缸、13-伸缩杆、14-外框、15-刺激端、16-安装块、17-缓冲弹簧、18-连接导线、19-刺激块、20-安装杆、21-活动转轴、22-刺激轮、23-舌板、24-凸块、25-刺针。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型实施例中，一种神经科用触觉神经检测装置，包括握柄端9、检测端1和刺激端15；所述握柄端9的上侧端部设有倾斜状的刺激端15，握柄端9的下侧端部设有倾斜状的检测端1，且检测端1和刺激端15的外侧均设有外覆端5，且握柄端9的内侧中间位置设有凸出端10，凸出端10远离握柄端9的一侧端部设有伸缩气缸12，且伸缩气缸12远离凸出端10的一侧端部设有伸缩杆13，且凸出端10的侧面中间位置设有电源开关11，且伸缩杆13远离伸缩气缸12的一侧端部设有外框14，外框14的内圈设有舌板23，舌板23的正反两面均设有若干个有序排列的凸块24，且舌板23的外圈设有若干个有序排列的刺针25；

所述刺激端15的内端内侧设有安装块16，且安装块16的右端设有刺激块19，刺激块19与安装块16之间从上到下依次设有若干个有序排列的缓冲弹簧17，且缓冲弹簧17交叉之间设有连接导线18，且连接导线18的两侧端部分别连接刺激块19与安装块16，刺激块19远离缓冲弹簧17的一侧端部设有三组安装杆20，且安装杆20远离刺激块19的一侧端部贯穿延伸至刺激端15的外侧，且安装杆20的贯穿端均设有刺激轮22，刺激轮22与安装杆20的安装之间设有活动转轴21；检测端1的下端内侧设有检测腔2，且检测端1的下端外侧设有滑槽3，且滑槽3的内部嵌设右移动滑块4，移动滑块4的内部侧面嵌固定连接有与检测腔2对应设置的检测针8，且检测针8的外侧外圈套设有套设弹簧7。

所述刺激端15的底部设有与安装杆对应设置的贯穿孔。

所述连接导线18延伸至安装杆20的内部与刺激轮22电性连接。

所述连接导线18，电源开关11、检测针8和刺针25均与外部电源电性连接。

所述检测端1的底部中间位置设有与检测针对应设置的检测孔6。

本实用新型的工作原理是：

本实用新型涉及一种神经科用触觉神经检测装置，本装置适用于多种触觉神经检测场合，使用时，手持握柄端9，通过刺激轮22在待检测对象的皮肤表面进行滚动并刺激，使得待检测对象的体验更加，先比传统的仪器更加自然，通过检测针8在需要检测时伸出并进行检测，不检测时缩回，一方面能够保护检测针8不损坏，另一方面能够减少待检测对象对仪器的恐惧感，进行舌部神经知觉检测时，可将舌板23放置在舌部神经周围，通过凸块24进行舌面知觉检测，通过刺针25进行刺痛知觉检测，有利于对患者的舌部进行知觉检测，可确保检测的准确性，便于装置本体进行多部位的检测，能够提高装置本体的实用性和便利性。
