一种血液透析辅助工具消毒装置的制作方法

本实用新型涉及医疗领域，尤其涉及一种血液透析辅助工具消毒装置。

背景技术：

血液透析，简称血透，通俗的说法也称之为人工肾、洗肾，是血液净化技术的一种，利用半透明原理，通过扩散、对流体内各种有害以及多余的代谢废物和过多的电解质移出体外，达到净化血液、纠正水电解质及酸碱平衡的目的，现有的医疗血液透析过程中，其通常需要使用到较多辅助工具，如医疗镊子、医疗刀具或医疗药品托盘，其在使用后，通常需要进行消毒，现有的医疗工具消毒时，通常使用消毒液进行消毒，消毒液消毒，使用时成本较高，且不能对病菌完全消毒，为此我们设计出一种血液透析辅助工具消毒装置来解决上述问题。

技术实现要素：

本实用新型提出的一种血液透析辅助工具消毒装置，解决了消毒灭菌效果不高，灭菌成本较高的问题。

为了实现上述目的，本实用新型采用了如下技术方案：

一种血液透析辅助工具消毒装置，包括固定底板、消毒箱、蒸汽炉、烘干鼓风机，所述固定底板的上方固定有消毒箱，所述消毒箱的一侧设置有蒸汽炉，且消毒箱的顶部设置有箱盖，所述消毒箱的内部设置有放置网框，所述消毒箱的内壁上固定有限位板，且放置网框的顶部固定有固定板，且固定板上连接有拉动把手，所述消毒箱与蒸汽炉之间连接有蒸汽管，且蒸汽管的一端连接有蒸汽罩，所述消毒箱的外部固定有烘干鼓风机，且烘干鼓风机上连接有鼓风管，且鼓风管远离烘干鼓风机的一端设置在消毒箱的内部，并连接有鼓风出风头，且鼓风出风头上连接有移动调节组件。

优选的，所述限位板的上方沿竖直方向上固定有卡杆，所述固定板上开设有卡槽，且固定板设置在限位板上是，卡杆设置在卡槽中。

优选的，所述鼓风出风头设置在消毒箱的内部，且鼓风出风头与鼓风管之间连接有伸缩波纹管，所述伸缩波纹管设置在消毒箱的内部。

优选的，所述鼓风出风头上连接的移动调节组件包括驱动电机、移动框，所述移动框的一端连接有推动杆，且推动杆远离移动框的一端设置在消毒箱的内部。

优选的，所述推动杆远离移动框的一端连接有连接套，且连接套套设在鼓风出风头上。

优选的，所述驱动电机的输出轴上连接有驱动半齿轮，所述驱动半齿轮设置在移动框的内部，所述移动框的内壁沿长度方向上固定有移动齿条，且驱动半齿轮与移动齿条相互啮合。

本实用新型的有益效果为：本实用新型，通过蒸汽炉可有效的对透析辅助工具进行高温灭菌，且通过烘干鼓风机可快速简便的将透析辅助工具烘干，使用较为方便。

附图说明

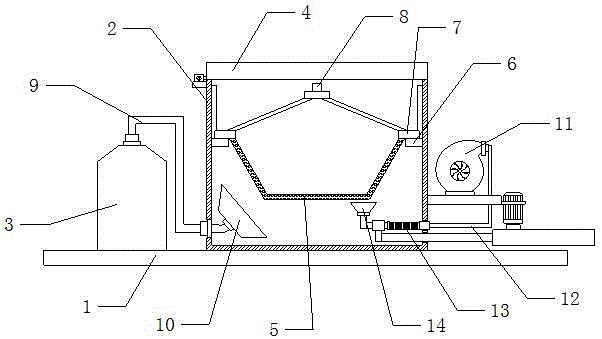

图1为本实用新型的结构示意图。

图2为图1中的移动调节组件的结构示意图。

图3为图2中的移动框与驱动半齿轮之间的连接示意图。

图4为图1中的固定板的结构俯视图。

图中标号：1固定底板、2消毒箱、3蒸汽炉、4箱盖、5放置网框、6限位板、7固定板、8拉动把手、9蒸汽管、10蒸汽罩、11烘干鼓风机、12鼓风管、13伸缩波纹管、14鼓风出风头、15驱动电机、16移动框、17推动杆、18连接套、19驱动半齿轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-4，一种血液透析辅助工具消毒装置，包括固定底板1、消毒箱2、蒸汽炉3、烘干鼓风机11，固定底板1的上方固定有消毒箱2，消毒箱2的一侧设置有蒸汽炉3，且消毒箱2的顶部设置有箱盖4，消毒箱2的内部设置有放置网框5，消毒箱2的内壁上固定有限位板6，且放置网框5的顶部固定有固定板7，限位板6的上方沿竖直方向上固定有卡杆，固定板7上开设有卡槽，且固定板7设置在限位板6上是，卡杆设置在卡槽中，且固定板7上连接有拉动把手8，消毒箱2与蒸汽炉3之间连接有蒸汽管9，且蒸汽管9的一端连接有蒸汽罩10，消毒箱2的外部固定有烘干鼓风机11，且烘干鼓风机11上连接有鼓风管12，且鼓风管12远离烘干鼓风机11的一端设置在消毒箱2的内部，并连接有鼓风出风头14，鼓风出风头14设置在消毒箱2的内部，且鼓风出风头14与鼓风管12之间连接有伸缩波纹管13，伸缩波纹管13设置在消毒箱2的内部，且鼓风出风头14上连接有移动调节组件，鼓风出风头14上连接的移动调节组件包括驱动电机15、移动框16，移动框16的一端连接有推动杆17，且推动杆17远离移动框16的一端设置在消毒箱2的内部，推动杆17远离移动框16的一端连接有连接套18，且连接套18套设在鼓风出风头14上，驱动电机15的输出轴上连接有驱动半齿轮19，驱动半齿轮19设置在移动框16的内部，移动框16的内壁沿长度方向上固定有移动齿条，且驱动半齿轮19与移动齿条相互啮合。

工作原理：本实用新型在使用时，通过将透析用的辅助工具放置在放置网框5内，将消毒箱2的箱盖4盖上，通过启动蒸汽炉3，使蒸汽炉3通过蒸汽管9向消毒箱2内通入高温蒸汽，通过高温蒸汽，有效的对消毒箱2内的透析辅助工具进行高温消毒灭菌，且通过蒸汽炉3通入蒸汽对透析辅助工具进行灭菌后，通过启动烘干鼓风机11，是烘干鼓风机11通过鼓风管12、鼓风出风头14，将消毒箱2内部残留的水分吹干，且通过移动调节组件带动鼓风出风头14移动，具体的通过驱动电机15带动驱动半齿轮19转动，通过驱动半齿轮19与移动框16的配合，带动移动框16移动，移动框通过推动杆17与连接套18带动鼓风出风头14移动，调节吹风位置，从而使消毒箱2内的残留水分吹干较快。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

技术特征：

1.一种血液透析辅助工具消毒装置，包括固定底板（1）、消毒箱（2）、蒸汽炉（3）、烘干鼓风机（11），其特征在于，所述固定底板（1）的上方固定有消毒箱（2），所述消毒箱（2）的一侧设置有蒸汽炉（3），且消毒箱（2）的顶部设置有箱盖（4），所述消毒箱（2）的内部设置有放置网框（5），所述消毒箱（2）的内壁上固定有限位板（6），且放置网框（5）的顶部固定有固定板（7），且固定板（7）上连接有拉动把手（8），所述消毒箱（2）与蒸汽炉（3）之间连接有蒸汽管（9），且蒸汽管（9）的一端连接有蒸汽罩（10），所述消毒箱（2）的外部固定有烘干鼓风机（11），且烘干鼓风机（11）上连接有鼓风管（12），且鼓风管（12）远离烘干鼓风机（11）的一端设置在消毒箱（2）的内部，并连接有鼓风出风头（14），且鼓风出风头（14）上连接有移动调节组件。

2.根据权利要求1所述的一种血液透析辅助工具消毒装置，其特征在于，所述限位板（6）的上方沿竖直方向上固定有卡杆，所述固定板（7）上开设有卡槽，且固定板（7）设置在限位板（6）上是，卡杆设置在卡槽中。

3.根据权利要求1所述的一种血液透析辅助工具消毒装置，其特征在于，所述鼓风出风头（14）设置在消毒箱（2）的内部，且鼓风出风头（14）与鼓风管（12）之间连接有伸缩波纹管（13），所述伸缩波纹管（13）设置在消毒箱（2）的内部。

4.根据权利要求1所述的一种血液透析辅助工具消毒装置，其特征在于，所述鼓风出风头（14）上连接的移动调节组件包括驱动电机（15）、移动框（16），所述移动框（16）的一端连接有推动杆（17），且推动杆（17）远离移动框（16）的一端设置在消毒箱（2）的内部。

5.根据权利要求4所述的一种血液透析辅助工具消毒装置，其特征在于，所述推动杆（17）远离移动框（16）的一端连接有连接套（18），且连接套（18）套设在鼓风出风头（14）上。

6.根据权利要求4所述的一种血液透析辅助工具消毒装置，其特征在于，所述驱动电机（15）的输出轴上连接有驱动半齿轮（19），所述驱动半齿轮（19）设置在移动框（16）的内部，所述移动框（16）的内壁沿长度方向上固定有移动齿条，且驱动半齿轮（19）与移动齿条相互啮合。

技术总结
本实用新型公开了一种血液透析辅助工具消毒装置，涉及医疗领域，针对现有的消毒灭菌效果不高，灭菌成本较高的问题，现提出如下方案，其包括固定底板、消毒箱、蒸汽炉、烘干鼓风机，所述固定底板的上方固定有消毒箱，所述消毒箱的一侧设置有蒸汽炉，且消毒箱的顶部设置有箱盖，消毒箱的内部设置有放置网框，消毒箱的内壁上固定有限位板，放置网框的顶部固定有固定板，固定板上连接有拉动把手，消毒箱与蒸汽炉之间连接有蒸汽管，蒸汽管的一端连接有蒸汽罩，所述消毒箱的外部固定有烘干鼓风机。本实用新型结构新颖，且通过蒸汽炉可有效的对透析辅助工具进行高温灭菌，且通过烘干鼓风机可快速简便的将透析辅助工具烘干，使用较为方便。

技术研发人员：吴靖;朱旗欢;连芬;兰乐健;李妙华
受保护的技术使用者：丽水市人民医院
技术研发日：2019.06.14
技术公布日：2020.05.19
