一种护理科用器具消毒装置的制作方法

本实用新型涉及医疗消毒技术领域，尤其涉及一种护理科用器具消毒装置。

背景技术：

目前市面中大部分医疗消毒箱是将紫外线杀菌灯或者红外线管安装在箱体内部的顶端或者底端角落，这样一来使得箱体内部物体不能被均匀照射杀菌，从而使得杀菌效果不好，效率低。

经检索，中国专利号为cn201520951462.1公开的一种眼科医疗器械消毒装置，属于医疗器械设备技术领域，所述的眼科医疗器械消毒装置包括盒体上盖、开关、电子锁、电动机、齿轮；所述的盒体上盖通过弹性垫与盒体下部相接，盒体上盖外侧设置有开关、电子锁、电动机，电动机设置于电子锁上，电动机轴上设置有齿轮，齿轮与带有齿的挡板相接，盒体上盖内侧设置有紫外灯；虽然该装置设置了复杂的消毒系统，但是仍然不能避免存在消毒死角，只能对器械的一侧进行消毒。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种护理科用器具消毒装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种护理科用器具消毒装置，包括底座和呈管状结构的外箱，所述底座的上表面中部设置有支撑架，且支撑架的顶端固定有托板，托板的中间卡接有轴承，所述轴承内转动连接有中间管，且中间管的底端连通有中间水箱，所述中间管的圆周外壁设有交错分布的气孔，所述外箱的顶端开口处开有凹槽，且凹槽的顶端转动连接有固定环，且固定环的下表面固定有六根等距离分布的喷管，六根所述喷管的底端固定有同一个环形水箱，喷管的外壁朝向中部均设置有等距离分布的喷嘴。

优选的，所述环形水箱的圆周外壁设置有四至六个滑块，且滑块靠近外箱的内壁的一侧均卡接有滚珠。

优选的，所述环形水箱和中间水箱的底部均设置有呈环形分布的导热管，且环形水箱和中间水箱的外壁分别设置有与内部导热管规格相适配的电加热器。

优选的，所述外箱的圆周外壁靠近顶端设置有环形挡圈。

优选的，所述中间管的圆周外壁靠近托板的上表面固定有从动齿轮，且环形水箱的圆周内壁卡接有从动齿环。

优选的，所述托板的下表面靠近边缘处通过螺栓固定有驱动电机，且驱动电机的输出轴顶端固定有与从动齿轮和从动齿环互相啮合的主动齿轮。

与现有技术相比，本实用新型提供了一种护理科用器具消毒装置，具备以下有益效果：

1.通过设置在环形水箱外壁的滑块以及滑块上的滚珠，从而让环形水箱在外箱的内壁转动的时候更加稳定，减小摩擦提高齿轮的啮合效果，使得转动起来更加平稳。

2.通过设置在环形水箱和中间水箱内的导热管，从而可以在环形水箱和中间水箱转动的时候实时为内部的水进行加热，以喷出高温蒸汽对外箱内部的医疗器械进行旋转动态高温消毒。

3.通过设置在底部的齿轮传动系统，从而在驱动电机转动的时候可以带动中间管和外围的喷管反向转动，从而从不同的角度对内部的医疗器械进行蒸汽消毒，提高了消毒效率，减小了传统的由同一个方位进行喷气容易产生消毒死角的概率。

该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型结构简单，消毒效率高，出现的消毒死角范围小。

附图说明

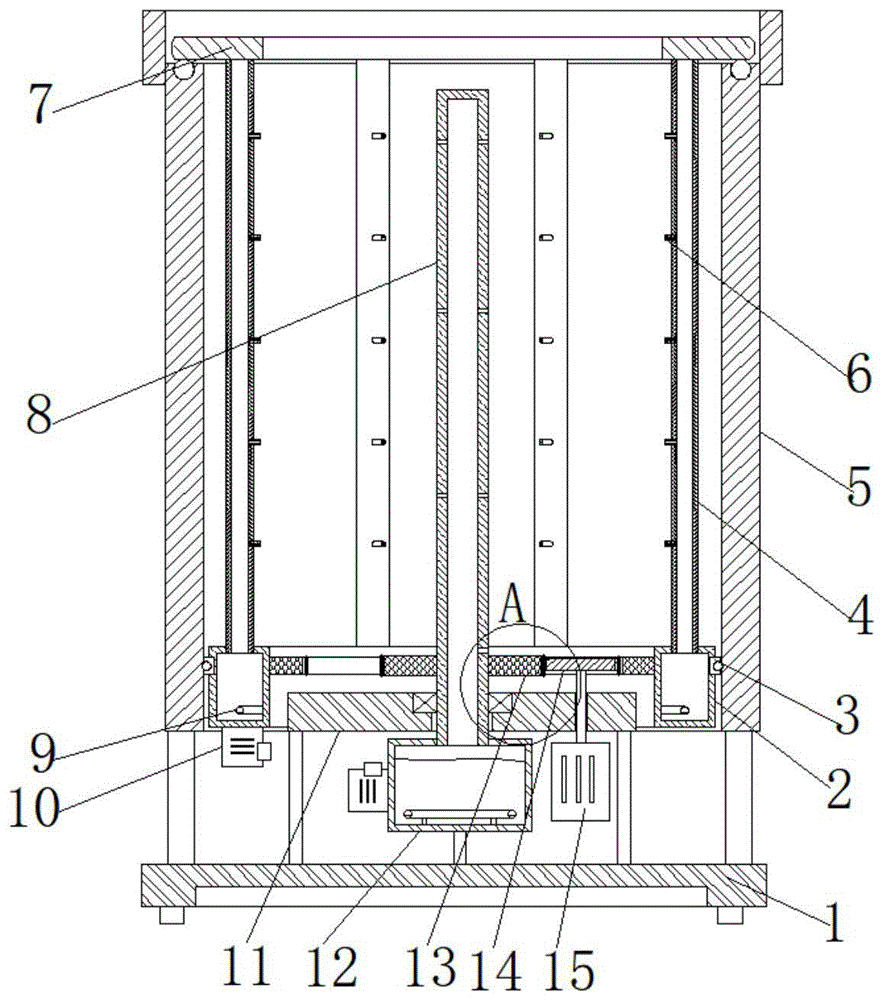

图1为本实用新型提出的一种护理科用器具消毒装置的剖视结构示意图；

图2为本实用新型提出的一种护理科用器具消毒装置喷管的立体结构示意图；

图3为本实用新型提出的一种护理科用器具消毒装置图1中a处的放大结构示意图。

图中：1-底座、2-环形水箱、3-滑块、4-喷管、5-外箱、6-喷嘴、7-固定环、8-中间管、9-导热管、10-电加热器、11-托板、12-中间水箱、13-从动齿轮、14-主动齿轮、15-驱动电机、16-滚珠、17-从动齿环、18-气孔、19-轴承。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

实施例1

参照图1-3，一种护理科用器具消毒装置，包括底座1和呈管状结构的外箱5，底座1的上表面中部焊接有支撑架，且支撑架的顶端固定有托板11，托板11的中间卡接有轴承19，轴承19内转动连接有中间管8，且中间管8的底端连通有中间水箱12，中间管8的圆周外壁设有交错分布的气孔18，外箱5的顶端开口处开有凹槽，且凹槽的顶端转动连接有固定环7，且固定环7的下表面固定有六根等距离分布的喷管4，六根喷管4的底端固定有同一个环形水箱2，喷管4的外壁朝向中部均设置有等距离分布的喷嘴6。

本实用新型中，环形水箱2的圆周外壁焊接有四至六个滑块3，且滑块3靠近外箱5的内壁的一侧均卡接有滚珠16，从而让环形水箱2在外箱5的内壁转动的时候更加稳定，减小摩擦提高齿轮的啮合效果，使得转动起来更加平稳。

其中，环形水箱2和中间水箱12的底部均设置有呈环形分布的导热管9，且环形水箱2和中间水箱12的外壁分别通过螺栓固定有与内部导热管9规格相适配的电加热器10，从而可以在环形水箱2和中间水箱12转动的时候实时为内部的水进行加热，以喷出高温蒸汽对外箱5内部的医疗器械进行旋转动态高温消毒。

其中，外箱5的圆周外壁靠近顶端设置有环形挡圈，从而可以防止固定环7在转动的时候偏离转动轨道，提高了转动的稳定性。

实施例2

参照图1-3，一种护理科用器具消毒装置，本实施例相较于实施例1，还包括中间管8的圆周外壁靠近托板11的上表面固定有从动齿轮13，且环形水箱2的圆周内壁卡接有从动齿环17。

其中，托板11的下表面靠近边缘处通过螺栓固定有驱动电机15，且驱动电机15的输出轴顶端固定有与从动齿轮13和从动齿环17互相啮合的主动齿轮14，从而在驱动电机15转动的时候可以带动中间管8和外围的喷管4反向转动，从而从不同的角度对内部的医疗器械进行蒸汽消毒，提高了消毒效率，减小了传统的由同一个方位进行喷气容易产生消毒死角的概率。

工作原理：使用时，将待清理消毒的护理器械悬吊于中间管8和喷管4之间，之后再将中间水箱12和环形水箱2内灌满水，之后再启动电加热器10以对中间水箱12和环形水箱2内的水进行煮沸，此时高温水蒸气会经气孔18和喷嘴6中喷向中间的悬吊的护理器械；此时还可以启动底部的驱动电机15，在主动齿轮14的带动下，使得中间管8和喷管4反向旋转，从而可以从不同的角度对内部的医疗器械进行蒸汽消毒，提高了消毒效率，减小了传统的由同一个方位进行喷气容易产生消毒死角的概率。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
