一种骨科手术用下肢抬升器的制作方法

本实用新型涉及医疗辅助器械技术领域，具体为一种骨科手术用下肢抬升器。

背景技术：

骨科是各大医院最常见的科室之一，主要研究骨骼肌肉系统的解剖、生理与病理，运用药物、手术及物理方法保持和发展这一系统的正常形态与功能。随着时代和社会的变更，骨科伤病谱有了明显的变化，例如，骨关节结核、骨髓炎、小儿麻痹症等疾病明显减少，交通事故引起的创伤明显增多。骨科学又称矫形外科学。是医学的一个专业或学科，专门研究骨骼肌肉系统的解剖、生理与病理，运用药物、手术及物理方法保持和发展这一系统的正常形态与功能，以及治疗这一系统的伤病，骨科学又称矫形外科学，是医学的一个专业或学科，专门研究骨骼肌肉系统的解剖、生理与病理，运用药物、手术及物理方法保持和发展这一系统的正常形态与功能，以及治疗这一系统的伤病。随着科学技术的发展和进步，骨科学在诊断、治疗方面有了很大的进展，手外科的建立和发展，使手外伤的诊治技术迅速得到普及和提高，骨科治疗过程中需要使用一些固定或抬高类的辅助装置，使用较多的下肢抬高固定装置上掉下挂式，实现了抬高功能，但固定效果较差，使用不方便。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种骨科手术用下肢抬升器，解决了上述背景技术中提出的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种骨科手术用下肢抬升器，包括底座，所述底座的上表面固定连接有箱体，所述箱体的一侧通过合页活动连接有箱门，所述箱体的上表面固定连接有立柱，所述立柱的靠近箱体的一端套接有紧扣装置，所述立柱的另一端套接有柱套，所述柱套的内侧壁通过转动轴活动连接有滑动轮，所述柱套的一侧固定连接有横管，所述横管的表面套接有管套，所述管套的表面开设有通孔，所述通孔的内壁通过螺纹连接有螺栓，所述管套远离螺栓的一侧固定连接有肢体架。

可选的，所述立柱的内部开设有通孔，所述立柱的表面开设有凹槽，所述柱套的表面设有活动杆，所述活动杆贯穿柱套的表面并通过立柱表面的凹槽延伸至柱套的另一表面。

可选的，所述箱体的内底壁固定连接有液压泵，所述液压泵的上表面固定连接有导杆，所述导杆的一端贯穿箱体的上表面并延伸至立柱的内部通孔，所述导杆的表面固定连接有活动杆。

可选的，所述紧扣装置包括固定块，所述固定块一侧的底部开设有凹槽，所述凹槽的内部插接有卡扣，所述固定块正面的顶部固定连接有螺纹杆，所述螺纹杆的一端固定连接有旋钮，所述螺纹杆的另一端固定连接有齿轮，所述卡扣的上表面固定连接有齿条，所述齿轮和齿条相适配。

可选的，所述滑动轮的数量为八个，八个所述的滑动轮平均分为四组。

可选的，所述肢体架的内侧壁设有海绵，所述肢体架和海绵的形状均为u形。

(三)有益效果

本实用新型提供了一种骨科手术用下肢抬升器，具备以下有益效果：

该骨科手术用下肢抬升器，通过液压泵、导杆、活动杆和横杆的设置抬升下肢高度，在手术过程中，医护人员通过调整横杆的高度可以让患者的肢体达到良好的手术高度，不易发生体位改变，有助于手术的操作进展，使医生在手术中更加方便的治疗患者，通过设置扣紧装置可以将板材本体牢牢的固定在立柱上，防止抬升器在使用过程中发生移动。

附图说明

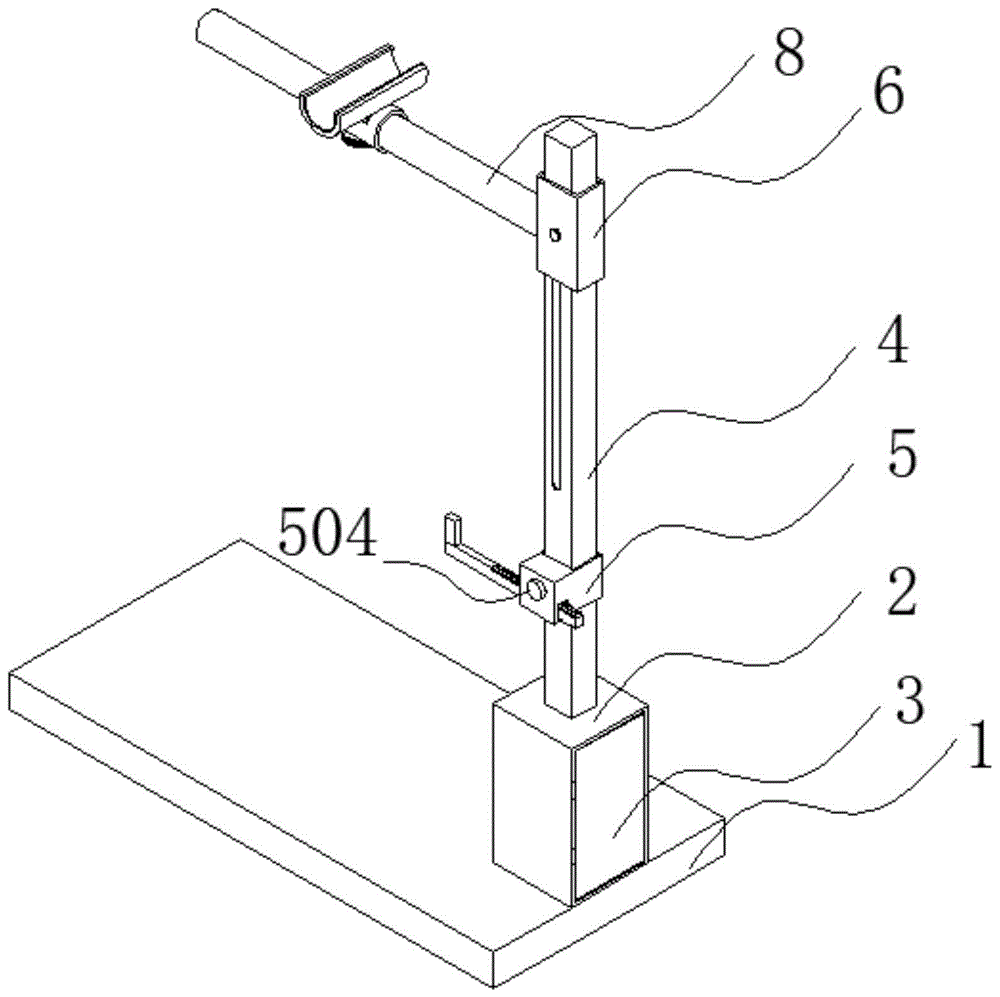

图1为本实用新型结构示意图；

图2为本实用新型柱套结构示意图；

图3为本实用新型液压泵结构示意图；

图4为本实用新型紧扣装置正剖视结构示意图。

图中：1、底座；2、箱体；3、箱门；4、立柱；5、紧扣装置；501、固定块；502、卡扣；503、螺纹杆；504、旋钮；505、齿轮；506、齿条；6、柱套；7、滑动轮；8、横管；9、管套；10、螺栓；11、肢体架；12、活动杆；13、液压泵；14、导杆；15、海绵。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

请参阅图1至图4，本实用新型提供一种技术方案：一种骨科手术用下肢抬升器，包括底座1，底座1的上表面固定连接有箱体2，箱体2的一侧通过合页活动连接有箱门3，通过设置箱门3，防止抬升架发生故障时方便检查维修，箱体2的上表面固定连接有立柱4，立柱4的靠近箱体2的一端套接有紧扣装置5，立柱4的另一端套接有柱套6，柱套6的内侧壁通过转动轴活动连接有滑动轮7，通过设置滑动轮7，为了使柱套6在上下活动时不易发生卡顿现象，柱套6的一侧固定连接有横管8，横管8的表面套接有管套9，管套9的表面开设有通孔，通孔的内壁通过螺纹连接有螺栓10，通过设置螺栓10可以根据需求调节肢体架11上下倾斜角度，更加灵活运用，管套9远离螺栓10的一侧固定连接有肢体架11，立柱4的内部开设有通孔，通过开设立柱4内部的通孔为了放置导杆14，立柱4的表面开设有凹槽，通过开设立柱4表面的凹槽使活动杆可以在其凹槽内上下活动，柱套6的表面设有活动杆12，活动杆12贯穿柱套6的表面并通过立柱4表面的凹槽延伸至柱套6的另一表面，箱体2的内底壁固定连接有液压泵13，通过液压泵13的设置可以使抬升架起到上升和下降的作用，液压泵13的上表面固定连接有导杆14，导杆14的一端贯穿箱体2的上表面并延伸至立柱4的内部通孔，导杆14的表面固定连接有活动杆12，紧扣装置5包括固定块501，固定块501一侧的底部开设有凹槽，凹槽的内部插接有卡扣502，固定块501正面的顶部固定连接有螺纹杆503，螺纹杆503的一端固定连接有旋钮504，螺纹杆503的另一端固定连接有齿轮505，卡扣502的上表面固定连接有齿条506，齿轮505和齿条506相适配，通过设置扣紧装置5可以将板材本体牢牢的固定在立柱4上，防止抬升器在使用过程中发生移动，滑动轮7的数量为八个，八个的滑动轮7平均分为四组，肢体架11的内侧壁设有海绵15，通过设置海绵12可以使患者的腿部放在肢体架7内部更加舒适，肢体架11和海绵15的形状均为u形。

作为本实用新型的一种优选技术方案：底板1的下表面固定连接有固定板，固定板的表面通过转动轴活动连接有车轮，车轮的数量为四个，四个所述车轮以矩形阵列的形式活动连接在固定板的表面，使抬升器移动更加方便。

该文中出现的电器元件均与外界的主控器及220v市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

使用时，把抬升器移放到患者的病床旁，利用紧扣装置5固定抬升器，启动液压泵3降低横杆8，把患者的下肢放到肢体架11的上面，启动液压泵3升高横杆8即可

综上所述，该骨科手术用下肢抬升器，通过液压泵13、导杆14、活动杆12和横杆8的设置抬升下肢高度，在手术过程中，医护人员通过调整横杆8的高度可以让患者的肢体达到良好的手术高度，不易发生体位改变，有助于手术的操作进展，使医生在手术中更加方便的治疗患者，通过设置扣紧装置5可以将板材本体牢牢的固定在立柱4上，防止抬升器在使用过程中发生移动。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
