一种医用口腔护理牙刷的制作方法

本实用新型涉及口腔医疗护理器械技术领域，具体领域为一种医用口腔护理牙刷。

背景技术：

牙刷是日常生活中必须天天使用的口腔保洁用品。对常人而言，刷牙时将牙刷刷毛对准牙齿表面反复洗刷即可，根据牙齿和牙龈与刷毛的触碰感来修正牙刷的位置，使口腔清洁全面、彻底，同时避免造成局部洗刷损伤。但对于住院治疗的病人来说，躺着不方便刷牙，常规的口腔清理方法难以实现，为了保证其口腔卫生，需要医护人员为其刷牙，使用清洁护理液比较方便，对于一些肢体有残疾或需静卧的病人，现有通常采用直接采用牙刷清理的方式需要用棉球对清理产生的污液进行吸附，不仅使用非常不方便，且清洁不够干净彻底，病人容易被呛到，医护人员难以观察刷头位置，为医护工作带来困难，不利于病人的口腔护理。

技术实现要素：

本实用新型的目的在于提供一种医用口腔护理牙刷，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种医用口腔护理牙刷，包括刷柄，所述刷柄的左端安装有伸缩杆，所述伸缩杆的左端安装有手柄，所述刷柄的右端安装有弧形连接件，所述弧形连接件的一端设有支撑板，所述支撑板的左右两端均设有第一立板，两侧的所述第一立板之间贯穿转动设有转轴，左侧的所述第一立板的左侧壁安装有第一电机，所述第一电机的输出端和转轴的左端连接，所述转轴的下端外表面前端安装有进水弧形壳，所述进水弧形壳上设有若干个出水口，所述转轴的下端外表面后端安装有抽吸弧形壳，所述抽吸弧形壳上设有若干个回水口，所述进水弧形壳和抽吸弧形壳的外表面上安装有若干个刷毛，所述手柄的右端外表面安装有空心圆壳，所述空心圆壳的右端活动贯穿设有刷柄，所述空心圆壳的上端内腔安装有第二立板，所述第二立板上安装有第二电机，所述第二电机的输出端连接有齿轮，所述刷柄的外表面且位于空心圆壳的内部安装有齿条，所述齿轮和齿条啮合传动，所述刷柄和弧形连接件的内部上端均设有进水通道，所述刷柄和弧形连接件的内部下端均设有抽吸通道，所述空心圆壳的上端设有进水管，所述进水管和进水通道连通，所述空心圆壳的下端设有抽吸管，所述抽吸管和抽吸通道连通，所述进水管和抽吸管与负压装置连通，所述进水通道和进水弧形壳连通，所述抽吸通道和抽吸弧形壳连通，所述空心圆壳的内腔左侧设有蓄电池，所述手柄上设有第一按钮和第二按钮，所述第一按钮和第一电机连接，所述第二按钮和第二电机连接，所述第一按钮和第二按钮均与蓄电池连接。

优选的，所述手柄上设有防滑海绵套。

优选的，所述支撑板的上端面设有海绵。

优选的，所述第一立板的下端均安装有橡胶垫层。

优选的，所述刷柄的外表面且位于空心圆壳的内腔安装有挡板。

优选的，所述负压装置为一次性负压引流器。

优选的，左侧的所述第一立板的左侧壁上安装有第一电机的保护罩。

与现有技术相比，本实用新型的有益效果是：一种医用口腔护理牙刷，设有转轴、进水弧形壳和抽吸弧形壳，通过转轴带动刷毛对牙齿的清洁，通过进水弧形壳喷药水或者清水，避免呛到患者，通过抽吸弧形壳将污垢倒吸回去，设有齿轮、齿条、空心圆壳和伸缩杆，通过齿轮带动齿条直线运动，通过伸缩杆的作用带动着刷柄左右运动，实现刷毛对牙齿的左右的清洁，解决了，现有通常采用直接采用牙刷清理的方式需要用棉球对清理产生的污液进行吸附，不仅使用非常不方便，且清洁不够干净彻底，病人容易被呛到，医护人员难以观察刷头位置，为医护工作带来困难，不利于病人的口腔护理的问题。

附图说明

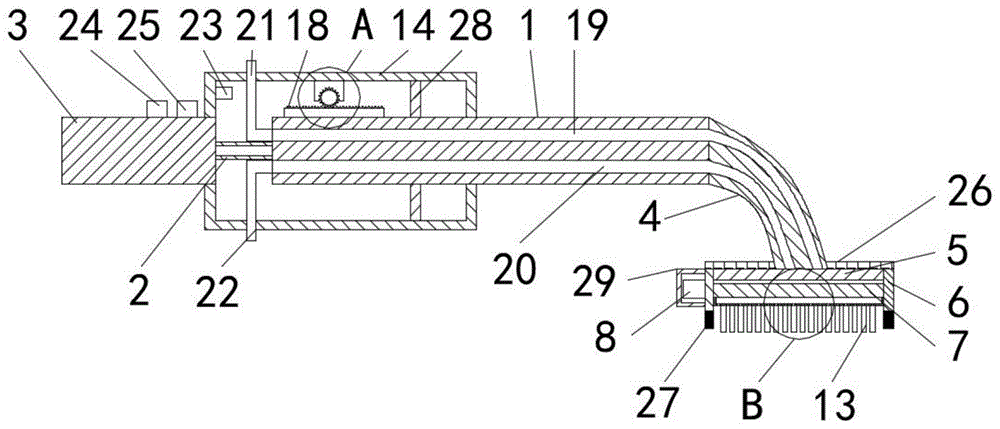

图1为本实用新型的主视剖面结构示意图；

图2为本实用新型的空心圆壳左视剖面结构示意图；

图3为本实用新型的转轴右视剖面结构示意图；

图4为本实用新型的图1中a处局部放大示意图；

图5为本实用新型的图2中b处局部放大示意图；

图6为本实用新型的图3中c处局部放大示意图。

图中：1-刷柄、2-伸缩杆、3-手柄、4-弧形连接件、5-支撑板、6-第一立板、7-转轴、8-第一电机、9-进水弧形壳、10-出水口、11-抽吸弧形壳、12-回水口、13-刷毛、14-空心圆壳、15-第二立板、16-第二电机、17-齿轮、18-齿条、19-进水通道、20-抽吸通道、21-进水管、22-抽吸管、23-蓄电池、24-第一按钮、25-第二按钮、26-海绵、27-橡胶垫层、28-挡板、29-保护罩。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-图6，本实用新型提供一种技术方案：一种医用口腔护理牙刷，请参阅图1，包括刷柄1，所述刷柄1的左端安装有伸缩杆2，伸缩杆2的作用是可以带动刷柄1左右运动，实现左右刷牙的动作，所述伸缩杆2的左端安装有手柄3，手柄3作用是方便拿取牙刷，便捷使用，所述刷柄1的右端安装有弧形连接件4，弧形连接件4的作用是方便使用牙刷，所述弧形连接件4的一端设有支撑板5，所述支撑板5的左右两端均设有第一立板6，第一立板6起到支撑转轴7的作用，两侧的所述第一立板6之间贯穿转动设有转轴7，转轴7的作用是带动刷毛13转动，左侧的所述第一立板6的左侧壁安装有第一电机8，所述第一电机8的输出端和转轴7的左端连接，第一电机8带动转轴7转动，请参阅图3和图6，所述转轴7的下端外表面前端安装有进水弧形壳9，所述进水弧形壳9上设有若干个出水口10，通过进水弧形壳9从出水口10出水且同时也可以从出水口10处喷出药水，所述转轴7的下端外表面后端安装有抽吸弧形壳11，所述抽吸弧形壳11上设有若干个回水口12，抽吸弧形壳11的空腔的作用是通过出水口10出的水或者药水，避免呛到患者，所以直接从回水口12被抽吸回抽吸弧形壳体11内，所述进水弧形壳9和抽吸弧形壳11的外表面上安装有若干个刷毛13，刷毛13的作用是对牙齿进行清洁，刷毛13的材料是pbt软毛，所述手柄3的右端外表面安装有空心圆壳14，空心圆壳14起到支撑和固定的作用，所述空心圆壳14的右端活动贯穿刷柄1，请参阅图2和图4，所述空心圆壳14的上端内腔安装有第二立板15，所述第二立板15上安装有第二电机16，所述第二电机16的输出端连接有齿轮17，所述刷柄1的外表面且位于空心圆壳14的内部安装有齿条18，所述齿轮17和齿条18啮合传动，在第二电机16的作用下，齿轮17带动齿条18直线运动，即刷柄1左右直线运动，实现刷柄1带动刷毛13对牙齿进行清洁，所述刷柄1和弧形连接件4的内部上端均设有进水通道19，所述刷柄1和弧形连接件4的内部下端均设有抽吸通道20，所述空心圆壳14的上端设有进水管21，所述进水管21和进水通道19连通，所述空心圆壳14的下端设有抽吸管22，所述抽吸管22和抽吸通道20连通，所述进水管21和抽吸管22与负压装置连通，所述进水通道19和进水弧形壳9连通，所述抽吸通道20和抽吸弧形壳11连通，所述空心圆壳14的内腔左侧设有蓄电池23，所述手柄3上设有第一按钮24和第二按钮25，所述第一按钮24和第一电机8连接，所述第二按钮25和第二电机16连接，所述第一按钮24和第二按钮25均与蓄电池23连接。

具体而言，所述手柄3上设有防滑海绵套，增大与手之间的摩擦力，方便使用牙刷。

具体而言，所述支撑板5的上端面设有海绵26，对于口腔内的水进行吸纳，同时可以对污垢吸纳。

具体而言，所述第一立板6的下端均安装有橡胶垫层27，通过橡胶垫层27为支撑点，将牙刷放置在牙齿或者口腔内，不会对口腔内部造成伤害。

具体而言，所述刷柄1的外表面且位于空心圆壳14的内腔安装有挡板28，给予刷柄1和空心圆壳14之间稳固的支撑，使刷柄1能更平稳的工作。

具体而言，所述负压装置为一次性负压引流器。

具体而言，左侧的所述第一立板6的左侧壁上安装有第一电机8的保护罩29。

工作原理：本实用新型是一种医用口腔护理牙刷，使用此装置时，将牙刷放置到患者的口腔内部，通过进水管21，通过进水通道19和出水口10，对口腔内部喷水或者是药水，同时操作第一按钮24，第一电机8带动着转轴7转动，转轴7带动着刷毛13对牙齿进行清理，同时清理的污垢通过一次性负压引流器的负压由回水口12进入到抽吸弧形壳11内，经过抽吸通道20被倒吸回去，避免了呛到患者，当需要刷毛13左右直线运动时，操作第二按钮25，第二电机16转动带动齿轮17运动，齿轮17带动齿条18左右运动，齿条18即带动伸缩杆2运动，同时刷柄1左右直线运动，实现刷毛13可以对牙齿左右的清理，同时方便医护人员对患者的口腔的清理。

在本实用新型的描述中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
