一种应用于针灸治临床疗的定位装置的制作方法

本发明涉及的是应用于传统中医相关的辅助设备技术领域，具体涉及的是一种应用于针灸治临床疗的定位装置。

背景技术：

针灸是针法和灸法的总称。针法是指在中医理论的指导下把针具（通常指毫针）按照一定的角度刺入患者体内，运用捻转与提插等针刺手法来对人体特定部位进行刺激从而达到治疗疾病的目的。刺入点称为人体腧穴，简称穴位。根据最新针灸学教材统计，人体共有361个正经穴位。灸法是以预制的灸炷或灸草在体表一定的穴位上烧灼、熏熨，利用热的刺激来预防和治疗疾病。通常以艾草最为常用，故而称为艾灸，另有隔药灸、柳条灸、灯芯灸、桑枝灸等方法。如今人们生活中也经常用到的多是艾条灸。不管是针法还是灸法都需要医生的手部和手臂部位具有一定的定力，因为手部和手臂一旦偏移，就会存在穴位偏移所造成的治疗效果下降的问题。

技术实现要素：

本发明目的是提供一种应用于针灸治临床疗的定位装置，它能有效地解决背景技术中所存在的问题。

为了解决背景技术中所存在的问题，它包含一个定位板1，该定位板1的底部设置有用于固定在病床上的固定装置，所述定位板1的上顶面处设置有用于医护人员手部着力或者固定的定位装置；

所述的固定装置包含分别固定安装在定位板1下底面四角处的耳座2，位于同一端的两个相邻的耳座2之间通过与其转动连接配合的第一铰轴3连接成一个整体，所述第一铰轴3中部固定安装有两个驱动连杆4，两个相邻的驱动连杆4之间设置有与其转动连接配合的连接座5，两个连接座5之间固定安装有弹簧伸缩杆6，所述弹簧伸缩杆6上套设有一个可以沿其轴向方向间隙滑动配合的轴套7，所述第一铰轴3的两端分别轴向延伸出耳座2与连座8固定连接成一个整体，位于同一端的两个连座8固定安装在固定板9上顶面处的边沿处；

所述的定位装置包含一根轴向固定在定位板1上顶面处的轴管10，该轴管10内设置有一根与其同心的第一驱动轴11和第二驱动轴12，所述第一驱动轴11的下端延伸出定位板1与轴套7固定连接成一个整体，所述第二驱动轴12的下底面处轴向固定焊接在第一驱动轴11的上顶面处；

所述的第一驱动轴11上周向开设有沿其轴向方向排列的第一齿条13，该第一齿条13的一侧设置有与其啮合配合的第一驱动齿轮14，所述轴管10的一侧设置有一个安装在定位板1上的第一电机15，该第一电机15的输出轴径向延伸至轴管10内与第一驱动齿轮14固定连接成一个整体；

所述的第二驱动轴12上周向开设有沿其轴向方向排列的第二齿条16，该第二齿条16的一侧设置有与其啮合配合的从动齿轮17，所述轴管10的一侧设置有一个安装在电机板18上的第二电机19，该第二电机19的输出轴端安装有第二驱动齿轮20，所述第二驱动齿轮20的一侧设置有与其啮合配合的从动齿圈21，该从动齿圈21下端面处轴向固定安装有与其同心的轴承座22，所述轴管10的上顶面处安装有可以与其转动连接配合的轴承座22，所述从动齿圈21的上端面处轴向焊接固定安装有一个定位套23，所述从动齿轮17上固定安装有一个第三驱动轴24，该第三驱动轴24的端部穿过与其转动连接配合的定位套23延伸至定位槽25内，所述第三驱动轴24的外圆面处设置有一道螺旋布置的导向滑槽26，所述的定位槽25的一端径向焊接固定在定位套23的一侧，该定位槽25整体为一个上顶面处设置有开口的长条形盒状结构，所述的定位槽25内设置有一个可以与其间隙滑动配合的定位滑块27，该定位滑块27的中部开设有一个可以与第三驱动轴24间隙滑动配合的定位轴孔28，该定位轴孔28内径向焊接固定有一个可以与导向滑槽26间隙滑动配合的定位铰轴29，所述定位滑块27的上顶面处焊接固定有一根第一连杆30，该第一连杆30的两端分别焊接固定有第二连杆31，两根第二连杆31之间的下底面处焊接固定有用于手部支撑或者作为着力点的着力板32。

所述电机板18下底面处的两侧分别垂直焊接固定有支架板33。

所述固定板9的外侧面处固定有一层胶皮层34。

由于采用了以上技术方案，本发明具有以下有益效果：结构简单，展开方便，同时对现有的病床结构也无需改变，大大的提高了整体的适应性，尤其是适合医护人员在针灸治疗过程中定位和着力的使用。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

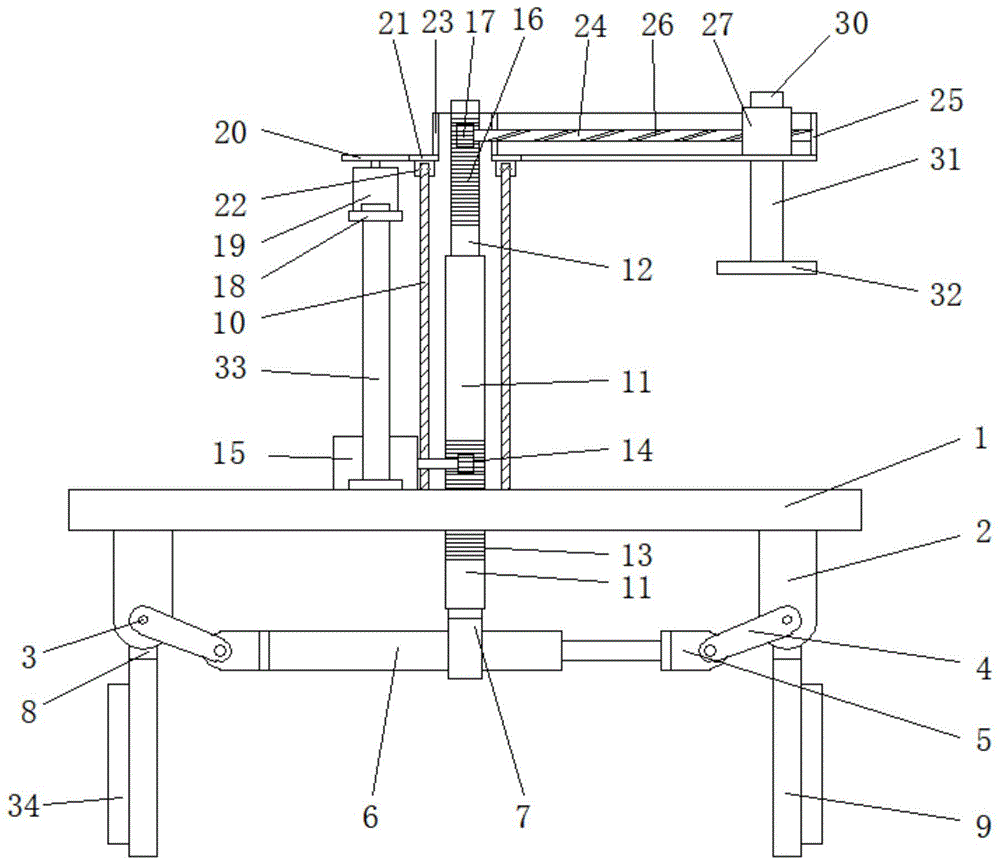

图1是本发明的结构示意图；

图2是本发明中定位滑块的结构示意图。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述。

参看图1-2，本具体实施方式是采用以下技术方案予以实现，它包含一个定位板1，该定位板1的底部设置有用于固定在病床上的固定装置，所述定位板1的上顶面处设置有用于医护人员手部着力或者固定的定位装置；

所述的固定装置包含分别固定安装在定位板1下底面四角处的耳座2，位于同一端的两个相邻的耳座2之间通过与其转动连接配合的第一铰轴3连接成一个整体，所述第一铰轴3中部固定安装有两个驱动连杆4，两个相邻的驱动连杆4之间设置有与其转动连接配合的连接座5，两个连接座5之间固定安装有弹簧伸缩杆6，所述弹簧伸缩杆6上套设有一个可以沿其轴向方向间隙滑动配合的轴套7，所述第一铰轴3的两端分别轴向延伸出耳座2与连座8固定连接成一个整体，位于同一端的两个连座8固定安装在固定板9上顶面处的边沿处；

所述的定位装置包含一根轴向固定在定位板1上顶面处的轴管10，该轴管10内设置有一根与其同心的第一驱动轴11和第二驱动轴12，所述第一驱动轴11的下端延伸出定位板1与轴套7固定连接成一个整体，所述第二驱动轴12的下底面处轴向固定焊接在第一驱动轴11的上顶面处；

所述的第一驱动轴11上周向开设有沿其轴向方向排列的第一齿条13，该第一齿条13的一侧设置有与其啮合配合的第一驱动齿轮14，所述轴管10的一侧设置有一个安装在定位板1上的第一电机15，该第一电机15的输出轴径向延伸至轴管10内与第一驱动齿轮14固定连接成一个整体；

所述的第二驱动轴12上周向开设有沿其轴向方向排列的第二齿条16，该第二齿条16的一侧设置有与其啮合配合的从动齿轮17，所述轴管10的一侧设置有一个安装在电机板18上的第二电机19，该第二电机19的输出轴端安装有第二驱动齿轮20，所述第二驱动齿轮20的一侧设置有与其啮合配合的从动齿圈21，该从动齿圈21下端面处轴向固定安装有与其同心的轴承座22，所述轴管10的上顶面处安装有可以与其转动连接配合的轴承座22，所述从动齿圈21的上端面处轴向焊接固定安装有一个定位套23，所述从动齿轮17上固定安装有一个第三驱动轴24，该第三驱动轴24的端部穿过与其转动连接配合的定位套23延伸至定位槽25内，所述第三驱动轴24的外圆面处设置有一道螺旋布置的导向滑槽26，所述的定位槽25的一端径向焊接固定在定位套23的一侧，该定位槽25整体为一个上顶面处设置有开口的长条形盒状结构，所述的定位槽25内设置有一个可以与其间隙滑动配合的定位滑块27，该定位滑块27的中部开设有一个可以与第三驱动轴24间隙滑动配合的定位轴孔28，该定位轴孔28内径向焊接固定有一个可以与导向滑槽26间隙滑动配合的定位铰轴29，所述定位滑块27的上顶面处焊接固定有一根第一连杆30，该第一连杆30的两端分别焊接固定有第二连杆31，两根第二连杆31之间的下底面处焊接固定有用于手部支撑或者作为着力点的着力板32。

所述电机板18下底面处的两侧分别垂直焊接固定有支架板33。

所述固定板9的外侧面处固定有一层胶皮层34。

下面结合附图对本具体实施方式中技术方案部分的使用方法及其原理作进一步的阐述：

本实施例中所针对应用的病床是两侧带有伸缩护栏式的病床；

首先将病床两侧的护栏拉开并固定，然后将定位板1担在两个护栏的上顶面处，接着启动第一电机15利用第一驱动齿轮14和第一齿条13驱动第一驱动轴11向下轴向运动，第一驱动轴11在向下轴向运动的过程中通过轴套7首先驱动弹簧伸缩杆6向下移动，弹簧伸缩杆6在向下移动的过程中通过连接座5和驱动连杆4带动固定板9向外作翻转的动作，直至胶皮层34完全贴合在护栏的内侧面处即可实现固定的目的；

第一驱动轴11在向下轴向运动的过程中通过第二驱动轴12和第二齿条16以及从动齿轮17带动第三驱动轴24转动，第三驱动轴24在转动的过程中定位滑块27利用定位铰轴29和导向滑槽26沿着定位槽25的长度方向水平移动，当胶皮层34完全贴合在护栏的内侧面处时，此时着力板32也正好运动至目标区域的水平面处；

最后启动第二电机19利用第二驱动齿轮20带动从动齿圈21与之啮合转动，从动齿圈21在转动的过程中通过定位套23带动定位槽25转动，直至着力板32水平移动至目标区域的正上方即可以以着力板32作为针灸过程中的定位着力点进行使用。

最后应说明的是：以上实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的精神和范围。
