一种小鼠固定装置的制作方法

本实用新型涉及动物实验设备领域，具体涉及一种小鼠固定装置。

背景技术：

在生命科学研究领域中实验动物是重要的实验载体、是活的“精密仪器”。小鼠是医学等领域常用的实验对象，实验人员需经常对小鼠进行针灸、尾部静脉注射、腹腔注射等，通常进行实验时，为了最大限度的不影响小鼠的健康及相关观察指标，防止被小鼠咬伤，首先要限制小鼠的活动，使小鼠处于固定状态，因此需要工作人员使用小鼠固定装置将小鼠固定。

目前，小鼠固定装置多采用有空心管，空心管材质为有机玻璃或硬塑料，将小鼠装入固定装置后，小鼠被挤压在空心管内部，身体无法舒展，不便于对小鼠腹部进行操作，增加了实验难度，降低了实验效率。

技术实现要素：

本实用新型提供一种小鼠固定装置，将小鼠固定装置躯体固定部由硬壁设计改为柔性设计，可以解决小鼠在固定装置中被挤压，不便对小鼠腹部操作的问题。

为实现上述目的，本实用新型提供如下技术方案，一种小鼠固定装置，包括：

头部固定部；

后肢固定部；

躯体固定部，所述躯体固定部包括盖板、第一挡板、第二挡板及若干弹性带，所述第一挡板上端与所述盖板连接，所述第二挡板上端与所述盖板连接，所述第一挡板与所述第二挡板下端通过若干所述弹性带连接，若干所述弹性带间隔安装，所述头部固定部与所述后肢固定部通过所述盖板连接为一体，所述第一挡板与第二挡板为柔性材料，所述盖板上端沿轴线方向开设第四开槽。

优选的，所述头部固定部及所述后肢固定部为透明管状结构。

优选的，所述头部固定部两端设置开口，所述头部固定部上端沿轴线方向设有第一开槽，所述第一开槽内部设置滑动塞，所述滑动塞上端与第一螺柱一端固定连接，所述第一螺柱另一端穿过所述第一开槽延伸至所述头部固定部上方，所述第一开槽与所述第四开槽连通，所述第一螺柱上端设置第一螺母。

优选的，所述滑动塞为管状结构，所述滑动塞靠近所述盖板一端设置开口，所述滑动塞另一端封闭，所述滑动塞截面小于所述头部固定部截面。

优选的，所述滑动塞封闭端设有多个透气孔。

优选的，所述第一开槽长度小于或等于所述头部固定部长度。

优选的，所述后肢固定部一端设置为开口端，所述后肢固定部另一端设置为封闭端，所述开口端与所述躯体固定部连通，所述后肢固定部上端沿轴线方向设有第二开槽，所述第二开槽与所述第四开槽连通。

优选的，所述封闭端表面沿竖直方向设置第三开槽，所述第三开槽与所述第二开槽连通。

优选的，所述后肢固定部两侧面上设置有后肢放置孔，所述后肢固定部远离所述后肢放置孔一端设置夹子，所述夹子一握持部与所述后肢固定部侧面活动连接。

优选的，还包括固定架，所述固定架包括：

底座；

支撑柱，所述支撑柱设置在所述底座中心，所述支撑柱下端与所述底座连接；

支撑板，所述支撑板设置在所述支撑柱上端，所述支撑板一端与所述支撑柱上端铰接连接，所述支撑板中心开设通孔，所述支撑板顶端分别与所述头部固定部底端、所述后肢固定部底端固定连接；

滑套，套设在所述支撑柱，所述滑套能沿着所述支撑柱上下往复运动，所述滑套外壁上设置有螺钉；

连接杆，所述连接杆设置在所述滑套与所述支撑板之间，所述连接杆一端与所述支撑板底部铰接连接，所述连接杆另一端与所述滑套铰接连接。

本实用新型的技术方案具有以下优点：本实用新型公开了一种小鼠固定装置，包括：头部固定部；后肢固定部；躯体固定部，所述躯体固定部包括盖板、第一挡板、第二挡板及若干弹性带，所述第一挡板上端与所述盖板连接，所述第二挡板上端与所述盖板连接，所述第一挡板与所述第二挡板下端通过若干所述弹性带连接，若干所述弹性带间隔安装，所述头部固定部与所述后肢固定部通过所述盖板连接为一体，所述第一挡板与第二挡板为柔性材料，所述盖板上端沿轴线方向开设第四开槽。本实用新型的目的在于提供一种小鼠固定装置，将固定装置躯体固定部设置为柔性材料，并使用弹性带连接，在小鼠身体完全舒展后可以利用弹性带对小鼠躯体进行固定，便于对小鼠腹部进行操作。

本实用新型的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本实用新型而了解。本实用新型的目的和其他优点可通过在所写的说明书以及说明书附图中所特别指出的装置来实现和获得。

下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

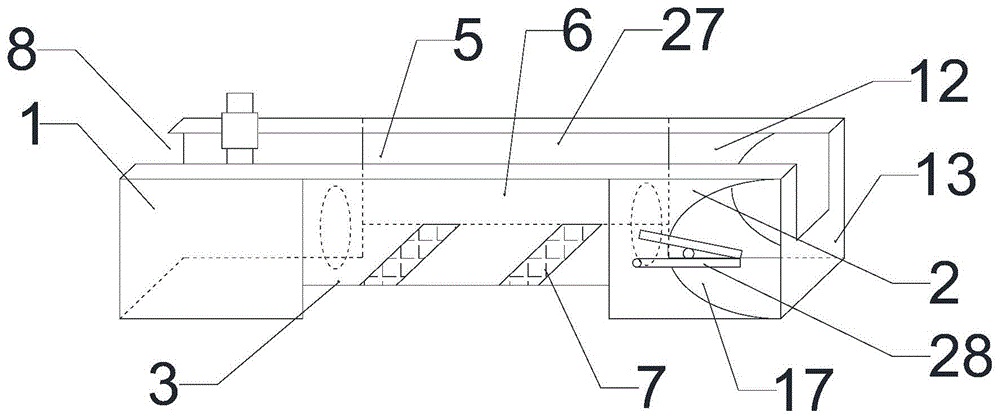

图1为本实用新型所提供的一种小鼠固定装置头部固定部、后肢固定部及躯体固定部结构示意图；

图2为本实用新型所提供的一种小鼠固定装置头部固定部、后肢固定部及躯体固定部剖面图；

图3为本实用新型所提供的一种小鼠固定装置封闭端示意图；

图4为本实用新型所提供的一种小鼠固定装置整体结构主视图；

图5为本实用新型所提供的一种小鼠固定装置整体结构俯视图；

图6为本实用新型所提供的一种小鼠固定装置支撑板示意图。

如下：1-头部固定部、2-后肢固定部、3-躯体固定部、4-盖板、5-第一挡板、6-第二挡板、7-弹性带、8-第一开槽、9-滑动塞、10-第一螺柱、11-第一螺母、12-第二开槽、13-封闭端、16-第三开槽、17-后肢放置孔、18-固定架、19-底座、20-支撑柱、21-支撑板、22-通孔、24-滑套、25-螺钉、26-连接杆、27-第四开槽，28-夹子。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

本实用新型实施例提供了一种小鼠固定装置，如图1-6所示，包括：

头部固定部1；

后肢固定部2；

躯体固定部3，所述躯体固定部3包括盖板4、第一挡板5、第二挡板6及若干弹性带7，所述第一挡板5上端与所述盖板4连接，所述第二挡板6上端与所述盖板4连接，所述第一挡板5与所述第二挡板6下端通过若干所述弹性带7连接，若干所述弹性带7间隔安装，所述头部固定部1与所述后肢固定部2通过所述盖板4连接为一体，所述第一挡板5与第二挡板6为柔性材料，所述盖板4上端沿轴线方向开设第四开槽27。

上述技术方案的工作原理及有益效果：小鼠固定装置包括头部固定部1、后肢固定部2与躯体固定部3，头部固定部1用于固定小鼠头部，后肢固定部2用于固定小鼠后肢，躯体固定部3用于固定小鼠躯体，躯体固定部3设置盖板4，盖板4上端设置有第四开槽27，盖板4将头部固定部1、后肢固定部2与躯体固定部3连接为一体，盖板4两侧向下设置有第一挡板5与第二挡板6，可以将小鼠躯体包裹，第一挡板5与第二挡板6用弹性带7连接，可以利用弹性固定小鼠，同时因为躯体固定部3具有弹性，所以适用于多种体型的小鼠，弹性带7间隔安装，所以可从间隔中取出小鼠前肢，便于对小鼠前肢进行操作，由于第一挡板5与第二挡板6均为柔性材料，小鼠在固定装置中不会被挤压，小鼠躯体可完全舒展，腹部可完全在弹性带7间隔中暴露，便于工作人员对小鼠腹部进行操作，提升实验效率。

在一个实施例中，所述头部固定部1及所述后肢固定部2为透明管状结构。

上述技术方案的工作原理及有益效果为头部固定部1及后肢固定部2均设置为透明管状结构，采用有机玻璃或塑料制作，便于观察实验小鼠状态。

在一个实施例中，如图2所示，所述头部固定部1两端设置开口，所述头部固定部1上端沿轴线方向设有第一开槽8，所述第一开槽8内部设置滑动塞9，所述滑动塞9上端与第一螺柱10一端固定连接，所述第一螺柱10另一端穿过所述第一开槽8延伸至所述头部固定部1上方，所述第一开槽8与所述第四开槽27连通，所述第一螺柱10上端设置第一螺母11。

上述技术方案的工作原理及有益效果：头部固定部1内部设置滑动塞9，滑动塞9可沿头部固定部1内壁滑动，头部固定部1上端设置第一开槽8，滑动塞9上端固定连接的第一螺柱10可穿过第一开槽8延伸至头部固定部1外部，第一螺柱10上端设置第一螺母11，工作人员可抓住第一螺母11沿第一开槽8运动控制滑动塞9移动，从而调整头部固定部1内部空间，调整完毕后可拧紧第一螺母11，使滑动塞9固定，第一开槽8与第四开槽27连通，便于拉小鼠尾巴从头部固定部1进入到躯体固定部3内。

在一个实施例中，所述滑动塞9为管状结构，所述滑动塞9靠近所述盖板4一端设置开口，所述滑动塞9另一端封闭，所述滑动塞9截面小于所述头部固定部1截面。

上述技术方案的工作原理和有益效果为：滑动塞9为管状结构且滑动塞9一端设置开口，使小鼠头部可放入滑动塞9内部，滑动塞9另一端封闭，可保证滑动塞9内部黑暗环境，容易使小鼠适应，同时封闭环境可避免小鼠将工作人员咬伤，滑动塞9截面小于头部固定部1截面，便于滑动塞9在头部固定部1内部滑动。

在一个实施例中，所述滑动塞9封闭端设有多个透气孔。

上述技术方案的工作原理和有益效果为：滑动塞9封闭端设置透气孔，可以为实验小鼠提供空气。

在一个实施例中，所述第一开槽8长度小于或等于所述头部固定部1长度。

上述技术方案的工作原理和有益效果为：第一开槽8长度小于或等于头部固定部1长度，扩大滑动塞9移动范围，可根据多种小鼠体型沿第一开槽8调整滑动塞9，增加适用范围，提高实用性。

在一个实施例中，如图2所示，所述后肢固定部2一端设置为开口端，所述后肢固定部2另一端设置为封闭端13，所述开口端与所述躯体固定部3连通，所述后肢固定部2上端沿轴线方向设有第二开槽12，所述第二开槽12与所述第四开槽27连通。

上述技术方案的工作原理和有益效果为：后肢固定部2设置有开口端，开口端与躯体固定部3连通，保证小鼠后肢可放置在后肢固定部2内，设置封闭端13可防止小鼠从后肢固定部2中逃出，后肢固定部2上端开设第二开槽12，第二开槽与第四开槽连通，便于拉小鼠尾巴从躯体固定部3进入到后肢固定部2内。

在一个实施例中，如图3所示，所述封闭端13表面沿竖直方向设置第三开槽16，所述第三开槽16与所述第二开槽12连通。

上述技术方案的工作原理和有益效果为：封闭端13表面设置有第三开槽16，工作人员将小鼠装入后，从第二开槽12内拉小鼠尾部至封闭端13，然后可将鼠尾从第三开槽16中抽出，便于对鼠尾操作实验。

在一个实施例中，所述后肢固定部2两侧面上设置有后肢放置孔17，所述后肢固定部2远离所述后肢放置孔17一端设置夹子28，所述夹子28一握持部与所述后肢固定部2侧面活动连接。

上述技术方案的工作原理和有益效果为：后肢固定部2两侧开设后肢放置孔17，可以抽出小鼠后肢，后肢放置孔17开孔较大，方便小鼠后肢从两侧伸出,在后肢固定部2侧面设置夹子28，夹子28与后肢固定部2侧面活动连接，夹子28可沿后肢固定部2侧面旋转，方便调整夹子28的角度，将小鼠后肢从后肢放置孔17中抽出后，可使用夹子28夹住小鼠后肢，防止小鼠后肢缩回，利用夹子28将小鼠后肢固定，便于对小鼠进行后肢实验操作。

在一个实施例中，如图4、图5、图6所示，还包括固定架18，所述固定架18包括：

底座19；

支撑柱20，所述支撑柱20设置在所述底座19中心，所述支撑柱20下端与所述底座19连接；

支撑板21，所述支撑板21设置在所述支撑柱20上端，所述支撑板21一端与所述支撑柱20上端铰接连接，所述支撑板21中心开设通孔22，所述支撑板21顶端分别与所述头部固定部1底端、后肢固定部2底端固定连接；

滑套24，套设在所述支撑柱20，所述滑套24能沿着所述支撑柱上下往复运动，所述滑套24外壁上设置有螺钉25；

连接杆26，所述连接杆26设置在所述滑套24与所述支撑板21之间，所述连接杆26一端与所述支撑板21底部铰接连接，所述连接杆26另一端与所述滑套24铰接连接。

上述技术方案的工作原理和有益效果为：小鼠固定装置还包括固定架18，固定架18设置有底座19，底座19中心设置支撑柱20，支撑柱20上方安装有支撑板21，支撑板21顶端分别与头部固定部1底端、后肢固定部2底端固定连接，此时可以对小鼠进行实验，当支撑板21需要翻转时，拧松螺钉25，滑套24可沿支撑柱20上下运动，滑套24带动连接杆26运动，连接杆26可带动支撑板21转动，将支撑板转动大于90度后，此时头部固定部1的第一螺母11朝下，小鼠腹部朝上，拧紧螺钉25将滑套24固定，工作人员可以通过支撑板21中心开设的通孔22对小鼠腹部进行实验操作，同时便于工作人员可根据自己的操作习惯调整支撑板21的角度。
