一种多功能手术用具放置可移动面板辅助桌体的制作方法

本实用新型涉及医疗辅助实用技术领域，具体为一种多功能手术用具放置可移动面板辅助桌体。

背景技术：

手术桌，作为辅助手术进行的一种桌子，常用来放置医疗相关的器械和物品，为了给手术进行过程中拿取用具提供方便，现提出一种多功能的手术桌。

市场上的可移动面板辅助桌体使用过程中，不能够提升手术用具的安全性，不能够防止放置的物品掉落，不能够通过调整以增加其适用的条件，不能够调整高度和角度可放置医疗器械等用具，不使用时不能进行收起以节省占用空间，不能够增加放置物体的面积重量，不能够在使用时为存取提供方便，不能够对清洗消毒过的医疗用具进行干燥处理以保证清洗过后的正常使用，不能够通过此结构旋转以实现快速固定的作用的问题，为此，我们提出一种实用性更高的可移动面板辅助桌体。

技术实现要素：

本实用新型的目的在于提供一种多功能手术用具放置可移动面板辅助桌体，以解决上述背景技术中提出的不能够提升手术用具的安全性，不能够防止放置的物品掉落，不能够通过调整以增加其适用的条件，不能够调整高度和角度可放置医疗器械等用具，不使用时不能进行收起以节省占用空间，不能够增加放置物体的面积重量，不能够在使用时为存取提供方便，不能够对清洗消毒过的医疗用具进行干燥处理以保证清洗过后的正常使用，不能够通过此结构旋转以实现快速固定的作用的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多功能手术用具放置可移动面板辅助桌体，包括侧边框和副支撑杆，所述侧边框的后端内侧安置有紫外线灯管，且侧边框的内侧固定有主面板，所述侧边框的底端固定有上支撑柱，且上支撑柱的底端连接有下支撑柱，所述下支撑柱的外侧表面上设置有滑槽，且滑槽的内部安置有固定旋钮，所述下支撑柱的后侧安装有后延角，且后延角的外侧安装有旋固杆，所述后延角的内侧安装有转轴，所述副支撑杆设置于转轴的内部，所述副支撑杆的末端连接有活动节，且活动节的外侧安装有固定角，所述固定角的顶端固定有副面板，且下支撑柱的内侧固定有储物柜，所述储物柜的底端安置有台座，且台座的底端安装有轮子，所述主面板的下方设置有电热管，所述旋固杆的内侧连接有螺纹杆，且螺纹杆的内侧设置有环固片，所述环固片的内侧固定有联杆。

优选的，所述侧边框与紫外线灯管之间为固定连接，且主面板与侧边框之间为卡合连接。

优选的，所述上支撑柱与下支撑柱之间构成滑动结构，且滑槽与固定旋钮之间构成滑动结构。

优选的，所述后延角与转轴之间构成转动结构，且转轴与副支撑杆之间构成滑动结构。

优选的，所述活动节与固定角之间构成转动结构，且固定角与副面板之间为螺纹连接。

优选的，所述储物柜与台座之间为固定连接，并且台座与轮子之间构成焊接连接。

优选的，所述主面板与电热管之间紧密贴合，并且螺纹杆与环固片之间为螺纹连接。

与现有技术相比，本实用新型的有益效果是：

该多功能手术用具放置可移动面板辅助桌体设置有侧边框与紫外线灯管，能够通过侧边框与紫外线灯管对防止到上面的医疗物品进行再进一步的消毒，且能够提升手术用具的安全性，设置有侧边框能够防止放置的物品掉落，设置有上支撑柱与下支撑柱，能够通过上支撑柱与下支撑柱之间的伸缩结构让使用者根据医疗适用的情况进行调整，且能够通过调整以增加其适用的条件。

该多功能手术用具放置可移动面板辅助桌体设置有后延角与转轴，能够通过后延角与转轴来调整其上方连接部件的高度和角度可放置医疗器械等用具，且设置有转轴与副支撑杆可在其不使用时进行收起以节省占用空间，设置有活动节与固定角，能够通过活动节与固定角起到调整整体的放置角度和进行弯折收起的作用，且设置有固定角与副面板，能够增加放置物体的面积重量。

该多功能手术用具放置可移动面板辅助桌体设置有储物柜与台座，能够通过储物柜与台座对常用的医疗用品如，医用酒精，消毒棉等物品进行存放，且能够在使用时为存取提供方便，设置有主面板与电热管，能够通过主面板与电热管对清洗消毒过的医疗用具进行干燥处理以保证清洗过后的正常使用，且设置有螺纹杆与环固片能够通过此结构旋转以实现快速固定的作用。

附图说明

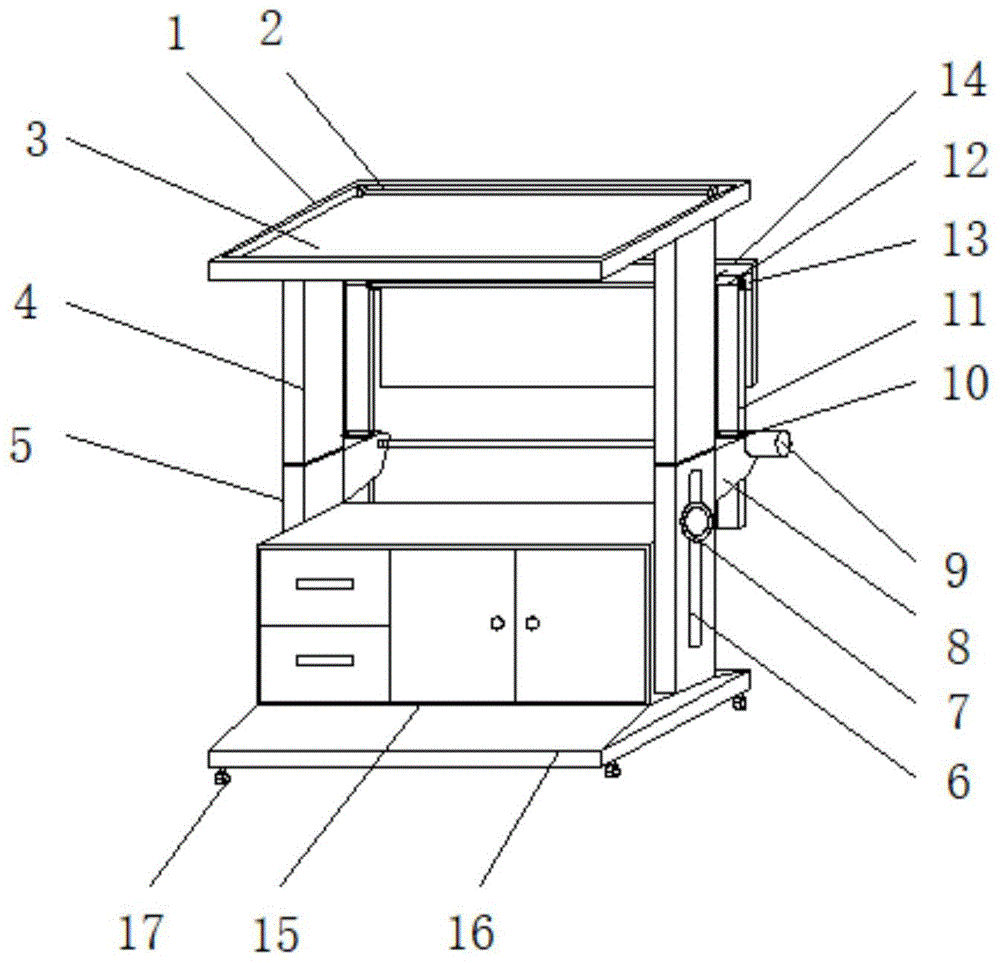

图1为本实用新型正面立体结构示意图；

图2为本实用新型主面板结构示意图；

图3为本实用新型旋固杆结构示意图。

图中：1、侧边框；2、紫外线灯管；3、主面板；4、上支撑柱；5、下支撑柱；6、滑槽；7、固定旋钮；8、后延角；9、旋固杆；10、转轴；11、副支撑杆；12、活动节；13、固定角；14、副面板；15、储物柜；16、台座；17、轮子；18、电热管；19、螺纹杆；20、环固片；21、联杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种多功能手术用具放置可移动面板辅助桌体，包括侧边框1和副支撑杆11，侧边框1的后端内侧安置有紫外线灯管2，且侧边框1的内侧固定有主面板3，述侧边框1与紫外线灯管2之间为固定连接，且主面板3与侧边框1之间为卡合连接，设置有侧边框1与紫外线灯管2，能够通过侧边框1与紫外线灯管2对防止到上面的医疗物品进行再进一步的消毒，且能够提升手术用具的安全性，设置有侧边框1能够防止放置的物品掉落；侧边框1的底端固定有上支撑柱4，且上支撑柱4的底端连接有下支撑柱5，下支撑柱5的外侧表面上设置有滑槽6，且滑槽6的内部安置有固定旋钮7，上支撑柱4与下支撑柱5之间构成滑动结构，且滑槽6与固定旋钮7之间构成滑动结构，设置有上支撑柱4与下支撑柱5，能够通过上支撑柱4与下支撑柱5之间的伸缩结构让使用者根据医疗适用的情况进行调整，且能够通过调整以增加其适用的条件；

下支撑柱5的后侧安装有后延角8，且后延角8的外侧安装有旋固杆9，后延角8的内侧安装有转轴10，副支撑杆11设置于转轴10的内部，后延角8与转轴10之间构成转动结构，且转轴10与副支撑杆11之间构成滑动结构，设置有后延角8与转轴10，能够通过后延角8与转轴10来调整其上方连接部件的高度和角度可放置医疗器械等用具，且设置有转轴10与副支撑杆11可在其不使用时进行收起以节省占用空间；副支撑杆11的末端连接有活动节12，且活动节12的外侧安装有固定角13，固定角13的顶端固定有副面板14，且下支撑柱5的内侧固定有储物柜15，活动节12与固定角13之间构成转动结构，且固定角13与副面板14之间为螺纹连接，设置有活动节12与固定角13，能够通过活动节12与固定角13起到调整整体的放置角度和进行弯折收起的作用，且设置有固定角13与副面板14，能够增加放置物体的面积重量；

储物柜15的底端安置有台座16，且台座16的底端安装有轮子17，储物柜15与台座16之间为固定连接，并且台座16与轮子17之间构成焊接连接，设置有储物柜15与台座16，能够通过储物柜15与台座16对常用的医疗用品如，医用酒精，消毒棉等物品进行存放，且能够在使用时为存取提供方便；主面板3的下方设置有电热管18，旋固杆9的内侧连接有螺纹杆19，且螺纹杆19的内侧设置有环固片20，环固片20的内侧固定有联杆21，主面板3与电热管18之间紧密贴合，并且螺纹杆19与环固片20之间为螺纹连接，设置有主面板3与电热管18，能够通过主面板3与电热管18对清洗消毒过的医疗用具进行干燥处理以保证清洗过后的正常使用，且设置有螺纹杆19与环固片20能够通过此结构旋转以实现快速固定的作用。

工作原理：对于这类的可移动面板辅助桌体,首先通过推动台座16使轮子17转动将其推到指定的位置，侧边框1可通过旋转固定旋钮7，使固定旋钮7可在滑槽6内部滑动进而移动，让上支撑柱4与下支撑柱5之间可通过滑动延伸，随后可通过旋转后延角8外侧的旋固杆9来调整转轴10和副支撑杆11的转动角度，在此过程中，旋固杆9的旋转带动螺纹杆19旋转，使得螺纹与环固片20和联杆21之间的间隔长度产生变化以实现紧固效果，活动节12与固定角13之间可进行转动，使得副面板14与侧边框1可进行拼合也可单独使用，储物柜15可放置常用医疗用品，在主面板3上放置清洗过的用具时可通过开启电热管18实现干燥作用，紫外线灯管2可对用具表面进行杀菌处理，就这样完成整个可移动面板辅助桌体的使用过程。
