一种防牵引下滑的骨牵引器具的制作方法

本实用新型涉及医疗装置领域，特别涉及一种防牵引下滑的骨牵引器具。

背景技术：

跟骨牵引主要用于胫骨平台骨折、不稳定骨折、胫骨开发性骨折、粉碎性骨折等。例如胫腓骨不稳定型骨折，一般会在患者脚踝处置入克氏针牵引一周左右，以达到骨折初步复位，减少骨折周围组织血管神经等再次受伤的目的。

现有公开号为cn209734111u的中国专利，其公开了一种跟骨牵引辅助固定装置，包括跟腱垫板和足板，腱垫板和足板的左右两端之间通过限位带相连接，跟腱垫板的左右两端具有连接端构件，每根限位带的一端与足板的板身相接，另一端与跟腱垫板的连接端构件相接，足板的板身具有供患者脚部固定的穿套带。

上述的这种跟骨牵引辅助固定装置具有避免患者脚部的克氏针移动的优点。但是上述的这种跟骨牵引辅助固定装置依旧存在着一些缺点；如：一、由于在牵引时需要添加重量，而传统和上述的这种皆无法方便调整牵引重量；二、当患者未注意脚部活动状态时，容易带动配重物直接着地，容易使得配重物直接打击地面。

技术实现要素：

针对背景技术中提到的问题，本实用新型的目的是提供一种防牵引下滑的骨牵引器具，以解决背景技术中提到的问题。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种防牵引下滑的骨牵引器具，包括匚形板，所述匚形板的两侧分别螺纹连接有固定杆，两个所述固定杆的端部分别固定有克氏针，两个所述固定杆的外部分别螺纹连接有锁紧套，所述匚形板的端侧连接有牵拉绳，所述牵拉绳的另一端连接有配重盒，所述配重盒设置在保护箱内，所述保护箱的一侧具有开口，所述保护箱的顶部安装有固定座，所述固定座中转动连接有滑轮，所述配重盒内设置有若干个配重块，所述配重盒和若干个所述配重块之间通过连接销插接固定，所述保护箱内部沿竖直方向滑移连接有缓冲板，所述缓冲板的顶面固定有橡胶垫，所述缓冲板与所述保护箱内部箱底之间连接有弹簧，所述弹簧的一端固定在所述缓冲板底面，所述弹簧的另一端固定在所述保护箱内部箱底。

通过采用上述技术方案，本装置在使用时，克氏针可以留置于根骨，其中固定杆用于对克氏针的位置进行调整，此为现有根骨牵引的常规手段；其中本装置中由于连接在牵拉绳端部的是配重盒，当需要调整牵引重量时，操作者可以选择在配重盒内添置不同数目的配重块，之后用连接销固定在配重盒即可，十分方便；此外，由于本装置中配重盒置于保护箱内，保护箱能在配重盒砸落时接盛配重盒，且橡胶垫、连接在缓冲板和保护箱内部箱底的弹簧能够提供缓冲力，故能够有效防止配重盒因为病人疏忽造成的直接落地的情况。

较佳的，所述缓冲板的底面焊接固定有导柱，所述保护箱内部底面固定有与所述导柱配合的导套。

通过采用上述技术方案，利用导柱和导套的配合能够为缓冲板的缓冲提供导向。

较佳的，所述配重盒上焊接固定有支撑块，所述保护箱内部顶面固定有导向杆，所述支撑块内开设有与所述导向杆配合的导向孔。

通过采用上述技术方案，利用支撑块中导向孔与导向杆的配合能够为配重盒的竖直滑落进行导向。

较佳的，所述固定座上焊接固定有安装板，所述安装板通过第一锁紧螺栓固定在所述保护箱顶部。

通过采用上述技术方案，利用安装板和第一锁紧螺栓能够方便实现固定座的安装固定。

较佳的，所述保护箱在位于其开口的一侧通过若干个第二锁紧螺栓固定有挡板。

通过采用上述技术方案，利用第二锁紧螺栓固定的挡板能够对保护箱的一侧进行防护。

较佳的，所述保护箱的外部固定有两个支撑板，两个所述支撑板上分别开设有腰形槽。

通过采用上述技术方案，利用支撑板和腰形槽能够方便将保护箱固定在床沿上。

较佳的，所述匚形板的端侧固定连接柱，所述连接柱的端部固定有供所述牵拉绳连接固定的固定环。

通过采用上述技术方案，利用连接柱和固定环能够方便牵拉绳的拆卸与固定。

较佳的，两个所述固定杆的端部分别固定有旋柄。

通过采用上述技术方案，固定杆端部的旋柄能够方便操作者旋动固定杆。

综上所述，本实用新型主要具有以下有益效果：

一、本装置中由于连接在牵拉绳端部的是配重盒，当需要调整牵引重量时，操作者可以选择在配重盒内添置不同数目的配重块，之后用连接销固定在配重盒即可，十分方便；

二、由于本装置中配重盒置于保护箱内，保护箱能在配重盒砸落时接盛配重盒，且橡胶垫、连接在缓冲板和保护箱内部箱底的弹簧能够提供缓冲力，故能够有效防止配重盒因为病人疏忽造成的直接落地的情况。

附图说明

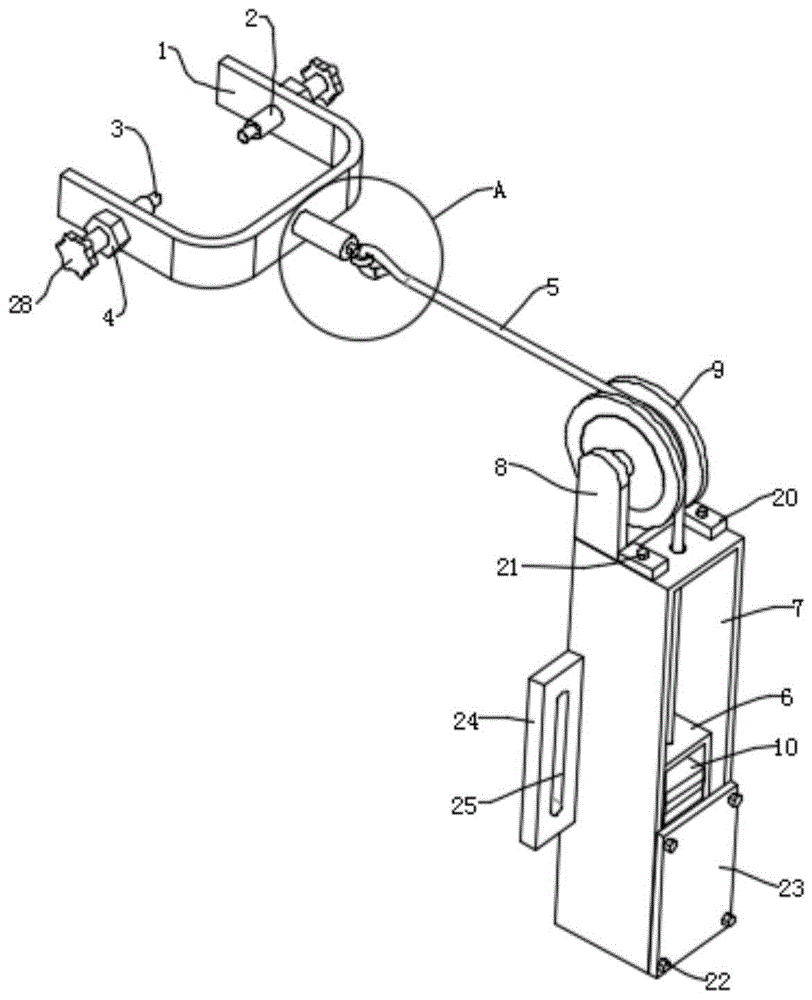

图1是防牵引下滑的骨牵引器具的结构示意图；

图2是图1中的a处放大图；

图3是防牵引下滑的骨牵引器具的结构剖视图；

图4是图3中的b处放大图；

图5是图3中的c处放大图。

附图标记：1、匚形板；2、固定杆；3、克氏针；4、锁紧套；5、牵拉绳；6、配重盒；7、保护箱；8、固定座；9、滑轮；10、配重块；11、连接销；12、缓冲板；13、橡胶垫；14、弹簧；15、导柱；16、导套；17、支撑块；18、导向杆；19、导向孔；20、安装板；21、第一锁紧螺栓；22、第二锁紧螺栓；23、挡板；24、支撑板；25、腰形槽；26、连接柱；27、固定环；28、旋柄。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

参考图1，一种防牵引下滑的骨牵引器具，包括匚形板1，其中在匚形板1的两侧分别螺纹连接有固定杆2，在两个固定杆2的端部分别固定有克氏针3，在两个固定杆2的外部分别螺纹连接有锁紧套4，克氏针3可以留置于根骨，其中固定杆2用于对克氏针3的位置进行调整，此为现有根骨牵引的常规手段。

参考图1、图3和图4，为了方便对配重的重量进行调整，在匚形板1的端侧连接有牵拉绳5，在牵拉绳5的另一端连接有配重盒6，其中配重盒6设置在保护箱7内，其中在保护箱7的一侧具有开口，在保护箱7的顶部安装有固定座8，在固定座8中转动连接有滑轮9，在配重盒6内设置有多个配重块10，配重盒6和多个配重块10之间通过连接销11插接固定，本装置中由于连接在牵拉绳5端部的是配重盒6，当需要调整牵引重量时，操作者可以选择在配重盒6内添置不同数目的配重块10，之后用连接销11固定在配重盒6即可，十分方便。

参考图1、图3和图5，为了对配重盒6的下滑进行落地保护，在保护箱7内部沿竖直方向滑移连接有缓冲板12，在缓冲板12的顶面固定有橡胶垫13，在缓冲板12与保护箱7内部箱底之间连接有弹簧14，其中弹簧14的一端固定在缓冲板12底面，弹簧14的另一端固定在保护箱7内部箱底，由于本装置中配重盒6置于保护箱7内，保护箱7能在配重盒6砸落时接盛配重盒6，且橡胶垫13、连接在缓冲板12和保护箱7内部箱底的弹簧14能够提供缓冲力，故能够有效防止配重盒6因为病人疏忽造成的直接落地的情况。

参考图3和图5，为了提供缓冲板12的稳定性，在缓冲板12的底面焊接固定有导柱15，在保护箱7内部底面固定有与导柱15配合的导套16，利用导柱15和导套16的配合能够为缓冲板12的缓冲提供导向。

参考图3和图4，为了对配重盒6的竖直滑动进行导向，在配重盒6上焊接固定有支撑块17，在保护箱7内部顶面固定有导向杆18，在支撑块17内开设有与导向杆18配合的导向孔19，利用支撑块17中导向孔19与导向杆18的配合能够为配重盒6的竖直滑落进行导向。

参考图1和图2，其中在固定座8上焊接固定有安装板20，安装板20通过第一锁紧螺栓21固定在保护箱7顶部，利用安装板20和第一锁紧螺栓21能够方便实现固定座8的安装固定；其中保护箱7在位于其开口的一侧通过四个第二锁紧螺栓22固定有挡板23，利用第二锁紧螺栓22固定的挡板23能够对保护箱7的一侧进行防护。

参考图1和图2，其中在保护箱7的外部固定有两个支撑板24，在两个支撑板24上分别开设有腰形槽25，利用支撑板24和腰形槽25能够方便将保护箱7固定在床沿上。

参考图1和图2，为了方便牵拉绳5的拆卸与固定，在匚形板1的端侧固定连接柱26，在连接柱26的端部固定有供牵拉绳5连接固定的固定环27，利用连接柱26和固定环27能够方便牵拉绳5的拆卸与固定；其中在两个固定杆2的端部分别固定有旋柄28，固定杆2端部的旋柄28能够方便操作者旋动固定杆2。

使用原理及优点：

本装置在使用时，克氏针3可以留置于根骨，其中固定杆2用于对克氏针3的位置进行调整，此为现有根骨牵引的常规手段；其中本装置中由于连接在牵拉绳5端部的是配重盒6，当需要调整牵引重量时，操作者可以选择在配重盒6内添置不同数目的配重块10，之后用连接销11固定在配重盒6即可，十分方便；此外，由于本装置中配重盒6置于保护箱7内，保护箱7能在配重盒6砸落时接盛配重盒6，且橡胶垫13、连接在缓冲板12和保护箱7内部箱底的弹簧14能够提供缓冲力，故能够有效防止配重盒6因为病人疏忽造成的直接落地的情况。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
