一种神经内科偏瘫患者护理用助行装置的制作方法

1.本实用新型涉及医疗器械技术领域，尤其涉及一种神经内科偏瘫患者护理用助行装置。


背景技术：

2.偏瘫又叫半身不遂，是指同一侧上下肢、面肌和舌肌下部的运动障碍，是急性脑血管病的常见症状，轻度偏瘫病人虽然尚能活动，但走起路来，往往上肢屈曲，下肢伸直，瘫痪的下肢走一步划半个圈，这种特殊的走路姿势，叫做偏瘫步态，严重者常卧床不起，丧失生活能力，按照偏瘫的程度，可分为轻瘫、不完全性瘫痪和全瘫。
3.轻度偏瘫患者脚部无法正常移动，需要一定的支撑辅助装置，同时偏瘫患者摔倒的概率大，需要一定的侧向支撑，由于半边身体无法使劲，因此需要健康的一侧进行辅助行走。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中普通支撑设备不具备侧向支撑，无法用手辅助偏瘫患者行走的缺点，而提出的一种神经内科偏瘫患者护理用助行装置。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种神经内科偏瘫患者护理用助行装置，包括两块夹腰板，所述夹腰板底部焊接有两组连接板，所述连接板内分别通过销连接有第一连杆及第二连杆，所述第一连杆底部焊接有手拉板，所述第二连杆底部内侧卡设有调节块，所述调节块内部螺纹连接有螺柱，所述螺柱底部焊接有支撑杆，所述支撑杆底部焊接有踏板，支撑杆一侧焊接有防倾杆，所述防倾杆底部内侧转轴连接有滚轮。
7.优选的，所述手拉板一端与第二连杆一侧焊接。
8.优选的，所述螺柱一端贯穿并延伸至第二连杆的底部内侧。
9.优选的，所述第二连杆底部内侧开设有卡槽，所述调节块顶部设置有与其配合的卡块。
10.优选的，两所述夹腰板一端通过销活动连接，另一端通过螺栓连接。
11.本实用新型的有益效果是：
12.该装置固定于患者腰部，可通过正常一侧手部用力，来辅助行走，并且可以提供一定的侧向支撑，有效保护患者安全。
附图说明

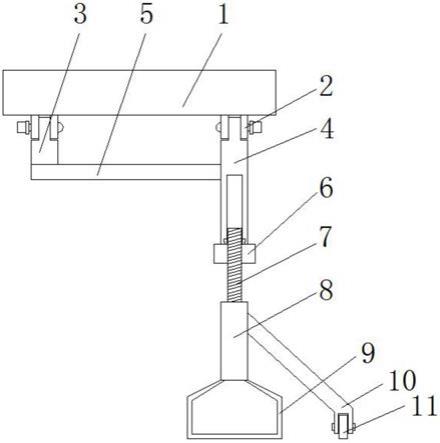

13.图1为本实用新型提出的一种神经内科偏瘫患者护理用助行装置的结构示意图；
14.图2为本实用新型提出的一种神经内科偏瘫患者护理用助行装置的俯视结构示意图。
15.图中：1夹腰板、2连接板、3第一连杆、4第二连杆、5手拉板、6调节块、7螺柱、8支撑
杆、9踏板、10防倾杆、11滚轮。
具体实施方式
16.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
17.参照图1
‑
2，一种神经内科偏瘫患者护理用助行装置，包括两块夹腰板1，夹腰板1底部焊接有两组连接板2，连接板2内分别通过销连接有第一连杆3及第二连杆4，第一连杆3底部焊接有手拉板5，第二连杆4底部内侧卡设有调节块6，调节块6内部螺纹连接有螺柱7，螺柱7底部焊接有支撑杆8，支撑杆8底部焊接有踏板9，支撑杆8一侧焊接有防倾杆10，防倾杆10底部内侧转轴连接有滚轮11。
18.手拉板5一端与第二连杆4一侧焊接，螺柱7一端贯穿并延伸至第二连杆4的底部内侧，第二连杆4底部内侧开设有卡槽，调节块6顶部设置有与其配合的卡块，两夹腰板1一端通过销活动连接，另一端通过螺栓连接。
19.本实施例中，两夹腰板1一端通过销活动连接，安装在患者腰部后，通过螺栓有效固定，夹腰板1的底部焊接两组连接板2，连接板2内侧通过销活动连接有第一连杆3及第二连杆4，第一连杆3的底部焊接手拉板5，手拉板5一端与第二连杆4的一侧焊接，第二连杆4底部开设卡槽，其内部卡设调节板6，调节板6内部螺纹连接螺柱7，螺柱7的底部焊接支撑杆8，支撑板8的底部焊接踏板9，当使用时，病人将脚踩入踏板9内，旋转调节块6可达到适当的高度，满足不同病人使用。
20.进一步的，支撑杆8的一侧焊接防倾杆10，防倾杆10底部转轴连接滚轮11，在病人使用时可起到有效侧向支撑及辅助行走作用。
21.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。


技术特征：
1.一种神经内科偏瘫患者护理用助行装置，包括两块夹腰板(1)，其特征在于，所述夹腰板(1)底部焊接有两组连接板(2)，所述连接板(2)内分别通过销连接有第一连杆(3)及第二连杆(4)，所述第一连杆(3)底部焊接有手拉板(5)，所述第二连杆(4)底部内侧卡设有调节块(6)，所述调节块(6)内部螺纹连接有螺柱(7)，所述螺柱(7)底部焊接有支撑杆(8)，所述支撑杆(8)底部焊接有踏板(9)，支撑杆(8)一侧焊接有防倾杆(10)，所述防倾杆(10)底部内侧转轴连接有滚轮(11)。2.根据权利要求1所述的一种神经内科偏瘫患者护理用助行装置，其特征在于，所述手拉板(5)一端与第二连杆(4)一侧焊接。3.根据权利要求1所述的一种神经内科偏瘫患者护理用助行装置，其特征在于，所述螺柱(7)一端贯穿并延伸至第二连杆(4)的底部内侧。4.根据权利要求1所述的一种神经内科偏瘫患者护理用助行装置，其特征在于，所述第二连杆(4)底部内侧开设有卡槽，所述调节块(6)顶部设置有与其配合的卡块。5.根据权利要求1所述的一种神经内科偏瘫患者护理用助行装置，其特征在于，两所述夹腰板(1)一端通过销活动连接，另一端通过螺栓连接。

技术总结
本实用新型涉及医疗器械技术领域，尤其涉及一种神经内科偏瘫患者护理用助行装置,解决了普通支撑设备不具备侧向支撑，无法用手辅助偏瘫患者行走的缺点，包括两块夹腰板，所述夹腰板底部焊接有两组连接板，所述连接板内分别通过销连接有第一连杆及第二连杆，所述第一连杆底部焊接有手拉板，所述第二连杆底部内侧卡设有调节块，所述调节块内部螺纹连接有螺柱，所述螺柱底部焊接有支撑杆，所述支撑杆底部焊接有踏板，支撑杆一侧焊接有防倾杆，所述防倾杆底部内侧转轴连接有滚轮，该装置固定于患者腰部，可通过正常一侧手部用力，来辅助行走，并且可以提供一定的侧向支撑，有效保护患者安全。全。全。
