一种预防伤口造口疝发生的多功能装置的制作方法

1.本实用新型涉及医疗器械技术领域，具体为一种预防伤口造口疝发生的多功能装置。


背景技术：

2.在一些肠道和膀胱手术后，有时候医生需要在腹壁上做一个造口，来实现大便的临时性或者永久性改道。如果造口旁出现缺损，腹腔内容物通过造口旁的缺损疝出，即形成造口旁疝。它是造口术后的常见并发症，发生率在10％～50％。造口旁疝的诊断较为容易，手术是治愈造口旁疝的唯一手段。手术需采用补片进行修补，包括多种手术方法，可以通过开放和腹腔镜两种途径实现。造口旁疝修补术是腹外疝手术中难度和风险最高的，术后复发率较高。
3.现有技术的预防伤口造口疝腹带在使用的时候不能够对造口进行消毒，由于造口用来排便，在排便之后会沾染大量的细菌，导致造口感染，进而引发造口疝，针对这个问题，提供了一种预防伤口造口疝发生的多功能装置。


技术实现要素：

4.本实用新型的目的在于提供一种预防伤口造口疝发生的多功能装置，以至少解决现有技术预防伤口造口疝腹带在使用的时候不能够对造口进行消毒，由于造口用来排便，在排便之后会沾染大量的细菌，导致造口感染，进而引发造口疝的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种预防伤口造口疝发生的多功能装置，包括机壳，所述机壳的内腔固定安装有排便管，所述排便管贯穿于机壳的内腔，所述机壳的内腔中部固定安装有挡板，所述机壳的内腔上下两侧设置有灭菌机构；
6.其中一个所述灭菌机构包括：储存袋、插杆、移动板、把手、弹簧、消毒喷口；
7.所述储存袋固定安装在机壳的内腔，所述储存袋的底端与挡板的顶端固定连接，两个所述插杆分别可滑动的内嵌在机壳的内腔左右两侧，两个所述插杆的顶端均延伸出机壳的内腔，所述移动板固定连接在两个插杆的底端，所述把手固定安装在两个插杆的顶端的，两个所述弹簧分别套接在两个插杆的外壁，若干个所述消毒喷口沿周向等距开设在排便管的内壁。
8.优选的，所述机壳的左右两侧分别固定安装有固定带。
9.优选的，两个所述固定带的外壁均设置有第一肩带，两个所述固定带的外壁均设置有第二肩带，两个所述第一肩带的一端均固定安装有调节扣，两个所述第二肩带的一端分别缠绕在两个调节扣的外壁。
10.优选的，所述消毒喷口的内腔设置有止逆阀。
11.优选的，所述固定带的一端固定安装有魔术贴。
12.优选的，所述把手的外壁呈弧形，所述把手的外壁设置有防滑棱。
13.与现有技术相比，本实用新型的有益效果是：该预防伤口造口疝发生的多功能装
置，通过第一肩带和第二肩带之间的相互配合，可使将机壳稳定的固定在腹部，防止在使用时候出现固定带出现松动，导致机壳的排便管的位置发生移动，与造口之间出现摩擦，造成造口的感染，通过按动把手，使其带动插杆和移动块挤压储存袋，使储存袋内的消毒液通过消毒碰口喷洒至造口处，防止在排便之后造口处沾染粪便内的细菌造成造口感染，进而引发造口旁疝。
附图说明

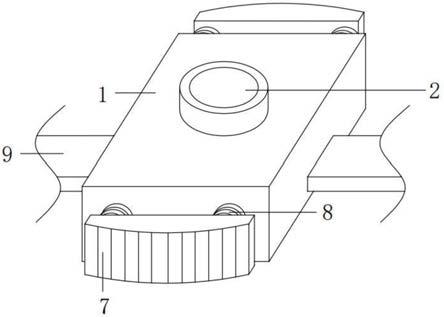

14.图1为本实用新型立体图；
15.图2为本实用新型俯视剖视图；
16.图3为本实用新型图2的a处放大图。
17.图中：1、机壳；2、排便管；3、挡板；4、储存袋；5、插杆；6、移动板；7、把手；8、弹簧；9、固定带；10、第一肩带；11、第二肩带；12、调节扣；13、魔术贴；14、消毒喷口。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.请参阅图1
‑
3，本实用新型提供一种预防伤口造口疝发生的多功能装置技术方案：一种预防伤口造口疝发生的多功能装置，包括机壳1，机壳1的内腔固定安装有排便管2，排便管2贯穿于机壳1的内腔，机壳1的内腔中部固定安装有挡板3，机壳1的内腔上下两侧设置有灭菌机构；
20.其中一个灭菌机构包括：储存袋4、插杆5、移动板6、把手7、弹簧8、消毒喷口14；
21.储存袋4固定安装在机壳1的内腔，储存袋4的底端与挡板3的顶端固定连接，两个插杆5分别可滑动的内嵌在机壳1的内腔左右两侧，两个插杆5的顶端均延伸出机壳1的内腔，移动板6固定连接在两个插杆5的底端，把手7固定安装在两个插杆5的顶端的，两个弹簧8分别套接在两个插杆5的外壁，若干个消毒喷口14沿周向等距开设在排便管2的内壁。
22.需要说明的是，通过按压把手7，使其带动插杆5向机壳1的内部滑动，可使插杆5带动移动板6对储存袋4进行挤压，使储存袋4内的消毒液通过消毒喷口14喷洒至造口周围，防止在排便之后造口沾染细菌，造成感染，进而实现了预防造口旁疝的发生。
23.作为优选方案，更进一步的，机壳1的左右两侧分别固定安装有固定带9，通过固定带9的设置，可将该装置稳定的固定在患者的身体上，固定带9由弹性材料制成，具有一定的弹性，可使该装置固定的更加稳定。
24.作为优选方案，更进一步的，两个固定带9的外壁均设置有第一肩带10，两个固定带9的外壁均设置有第二肩带11，两个第一肩带10的一端均固定安装有调节扣12，两个第二肩带11的一端分别缠绕在两个调节扣12的外壁。
25.作为优选方案，更进一步的，消毒喷口14的内腔设置有止逆阀，防止排便时尿液或粪便进入储存袋4的内腔将消毒水污染。
26.作为优选方案，更进一步的，固定带9的一端固定安装有魔术贴13，可通过魔术贴
13将该装置固定在患者的身体上，使用方便。
27.作为优选方案，更进一步的，把手7的外壁呈弧形，把手7的外壁设置有防滑棱，通过弧形把手7的设置，可使患者按动把手7的时候，把手7的外壁和患者的手部更加的贴合，通过防滑棱的设置，可防止在按动把手7的时候出现脱手的情况，提高设备的稳定性。
28.其详细连接手段，为本领域公知技术，下述主要介绍工作原理以及过程，具体工作如下。
29.在使用时，首先将第二肩带11悬挂至患者的肩膀上，通过第二肩带11和提接口之间的相互配合，可使可调节机壳1的位置，使机壳1的高度位于合适的位置，此时将两个固定带9环绕在患者的身体四周，通过两个魔术贴13进行固定，此时在第一肩带10、第二肩带11和固定带9的配合下，可使机壳1中部的排便管2稳定的固定在造口上，通过第一肩带10、第二肩带11和固定带9之间的相互配合，避免在使用的时候机壳1和排便管2的外壁出现移动，和造口之间发生摩擦，造成造口的感染，进而发展成为造口旁疝，在排便之后，通过按压把手7，使其带动插杆5向机壳1的内部滑动，可使插杆5带动移动板6对储存袋4进行挤压，使储存袋4内的消毒液通过消毒喷口14喷洒至造口周围，防止在排便之后造口沾染细菌，造成感染，进而实现了预防造口旁疝的发生，该装置结构紧凑，设计合理，可实现减小机壳1和排便口的移动，防止机壳1和排便管2与造口发生摩擦造成造口感染，还可对造口进行消毒灭菌，防止在排便之后，粪便内的细菌沾染在造口上，造成造口的感染，进而降低了造口旁疝的发生，操作简单，使用方便。
